Produktnummer:
10186982
Herstellernummer:
607.3-6-10,5-ST
Hersteller:
Ganter
Ganter 607.3-6-10,5-ST RASTBOLZEN
Bolzendurchmesser (d1):
6
Rastweg (l1):
10.5
Werkstoff:
ST
| Anzahl | Preis* |
|---|---|
| Bis 28 |
14,57 €
|
| Bis 40 |
13,11 €
|
| Bis 51 |
11,66 €
|
| Ab 52 |
10,74 €
|
Produktnummer:
10186982

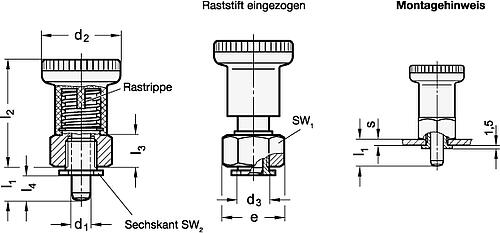

GN 607.3 Rastbolzen
Beschreibung
Rastbolzen GN 607.3 ermöglichen eine einfache Montage bei kleinen Wandstärken.
Dabei ist zu beachten, dass je nach Klemmlänge “s” und Bolzenlänge “l1”, bzw. Lage der Sechskantschraube der Bolzen beim Betätigen nicht immer voll “eingezogen” wird, also noch vorstehen kann.
Konstruktionsbedingt ist die Positionierungsgenauigkeit des Rastbolzens geringer als bei GN 607.
Rastbolzen mit Rastsperre werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Dabei ist zu beachten, dass je nach Klemmlänge “s” und Bolzenlänge “l1”, bzw. Lage der Sechskantschraube der Bolzen beim Betätigen nicht immer voll “eingezogen” wird, also noch vorstehen kann.
Konstruktionsbedingt ist die Positionierungsgenauigkeit des Rastbolzens geringer als bei GN 607.
Rastbolzen mit Rastsperre werden eingesetzt, wenn der Raststift zeitweise nicht vorstehen soll. Hierzu wird der Knopf nach dem Einziehen des Stiftes um 90° gedreht. Durch eine Rastkerbe wird der Knopf in dieser Position gehalten.
Eigenschaften
| Bolzendurchmesser (d1): | 6 |
|---|---|
| Rastweg (l1): | 10.5 |
| Werkstoff: | ST |
Dokumente
1
| Variante | Werkstoff | Bolzendurchmesser (d1) | Rastweg (l1) | Preis |
|---|---|---|---|---|
|
10186982 (607.3-6-10,5-ST) |
ST | 6 | 10.5 | ab 10,20 € |
|
10186981 (607.3-6-8,5-ST) |
ST | 6 | 8.5 | ab 10,22 € |
|
10186980 (607.3-8-12-ST) |
ST | 8 | 12 | ab 10,27 € |
|
10186979 (607.3-8-10-ST) |
ST | 8 | 10 | ab 10,40 € |
