Produktnummer:
10185565
Herstellernummer:
613-10-A-NI
Hersteller:
Ganter

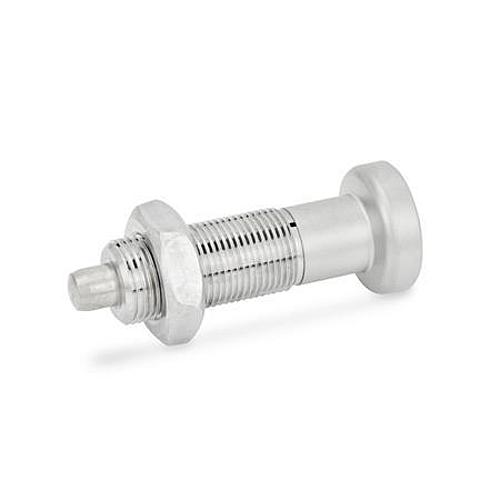

Ganter 613-10-A-NI EDELSTAHL RASTBOLZEN, OHNE KONTERMUTTER
Bolzendurchmesser (d1):
10
Form:
A
d2:
M20x1,5
| Anzahl | Preis* |
|---|---|
| Bis 25 |
16,65 €
|
| Bis 35 |
14,99 €
|
| Bis 45 |
13,32 €
|
| Ab 46 |
11,66 €
|
Produktnummer:
10185565
GN 613 Edelstahl Rastbolzen
Beschreibung
Rastbolzen GN 613 in der Form G bzw. GK mit Gewindezapfen sind für Anwendungsfälle gedacht, wo ein Sonderknopf erforderlich ist bzw. die Betätigung des Rastbolzens nicht in der üblichen Weise von Hand erfolgt.
Die Rastbolzen sind konstruktiv so ausgelegt, dass sie in Endstellung (Druckfeder ist „auf Block“) auch axiale Kräfte aufnehmen können. Für Anwendungsfälle, bei denen diese wesentlich über der vom Bedienenden aufgebrachten Zugkraft liegen (Form G), sind Rastbolzen GN 817 vorzuziehen.
Falls zum Einschrauben erforderlich, kann ein spezieller Schraubendreher GN 613.1 geliefert werden, der, unter den ausgerasteten Knopf geschoben, in den Schraubenschlitz eingreift.

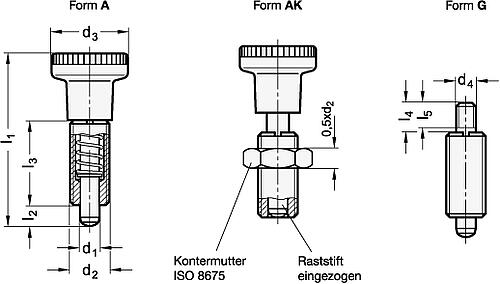

Form:
A : mit Kunststoff-Knopf, ohne Kontermutter
AK : mit Kunststoff-Knopf, mit Kontermutter
AN : mit Edelstahl-Knopf, ohne Kontermutter
AKN: mit Edelstahl-Knopf, mit Kontermutter
G : mit Gewindezapfen, ohne Kontermutter
GK : mit Gewindezapfen, mit Kontermutter
Die Rastbolzen sind konstruktiv so ausgelegt, dass sie in Endstellung (Druckfeder ist „auf Block“) auch axiale Kräfte aufnehmen können. Für Anwendungsfälle, bei denen diese wesentlich über der vom Bedienenden aufgebrachten Zugkraft liegen (Form G), sind Rastbolzen GN 817 vorzuziehen.
Falls zum Einschrauben erforderlich, kann ein spezieller Schraubendreher GN 613.1 geliefert werden, der, unter den ausgerasteten Knopf geschoben, in den Schraubenschlitz eingreift.
Form:
A : mit Kunststoff-Knopf, ohne Kontermutter
AK : mit Kunststoff-Knopf, mit Kontermutter

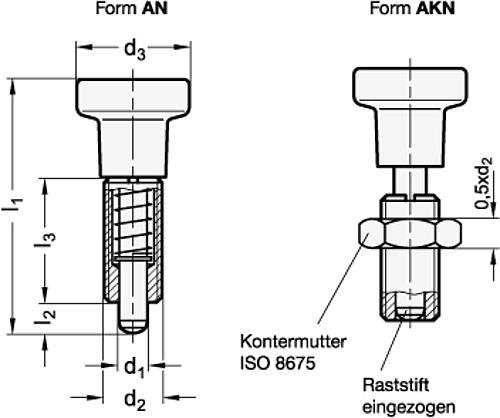

AN : mit Edelstahl-Knopf, ohne Kontermutter
AKN: mit Edelstahl-Knopf, mit Kontermutter
G : mit Gewindezapfen, ohne Kontermutter
GK : mit Gewindezapfen, mit Kontermutter
Eigenschaften
| Bolzendurchmesser (d1): | 10 |
|---|---|
| Form: | A |
| Werkstoff: | NI |
| d2: | M20x1,5 |
Dokumente
2
| Variante | d2 | Bolzendurchmesser (d1) | Form | Preis |
|---|---|---|---|---|
|
10185553 (613-5-G-NI) |
M10x1 | 5 | G | ab 5,08 € |
|
10185562 (613-5-A-NI) |
M10x1 | 5 | A | ab 5,31 € |
|
10185554 (613-5-GK-NI) |
M10x1 | 5 | GK | ab 5,41 € |
|
10185552 (613-5-AK-NI) |
M10x1 | 5 | AK | ab 5,63 € |
|
10185555 (613-6-A-NI) |
M12x1,5 | 6 | A | ab 6,01 € |
|
10185557 (613-6-G-NI) |
M12x1,5 | 6 | G | ab 6,11 € |
|
10185556 (613-6-AK-NI) |
M12x1,5 | 6 | AK | ab 6,42 € |
|
10185558 (613-6-GK-NI) |
M12x1,5 | 6 | GK | ab 6,51 € |
|
10185561 (613-8-G-NI) |
M16x1,5 | 8 | G | ab 7,54 € |
|
10185569 (613-5-AN-NI) |
M10x1 | 5 | AN | ab 7,86 € |
|
10185563 (613-8-GK-NI) |
M16x1,5 | 8 | GK | ab 8,13 € |
|
10185570 (613-5-AKN-NI) |
M10x1 | 5 | AKN | ab 8,18 € |
|
10185559 (613-8-A-NI) |
M16x1,5 | 8 | A | ab 8,36 € |
|
10185560 (613-8-AK-NI) |
M16x1,5 | 8 | AK | ab 8,95 € |
|
10185571 (613-6-AN-NI) |
M12x1,5 | 6 | AN | ab 9,50 € |
|
10185572 (613-6-AKN-NI) |
M12x1,5 | 6 | AKN | ab 9,90 € |
|
10185565 (613-10-A-NI) |
M20x1,5 | 10 | A | ab 10,99 € |
|
10185567 (613-10-G-NI) |
M20x1,5 | 10 | G | ab 11,55 € |
|
10185566 (613-10-AK-NI) |
M20x1,5 | 10 | AK | ab 11,92 € |
|
10185568 (613-10-GK-NI) |
M20x1,5 | 10 | GK | ab 12,48 € |
|
10185573 (613-8-AN-NI) |
M16x1,5 | 8 | AN | ab 13,77 € |
|
10185574 (613-8-AKN-NI) |
M16x1,5 | 8 | AKN | ab 14,37 € |
|
10185575 (613-10-AN-NI) |
M20x1,5 | 10 | AN | ab 16,58 € |
|
10185564 (613-10-AKN-NI) |
M20x1,5 | 10 | AKN | ab 17,51 € |
