Produktnummer:
10175310
Herstellernummer:
736.1-52-Z10-A-S
Hersteller:
Ganter

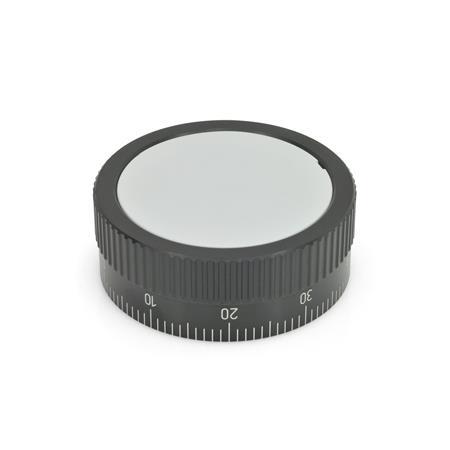

Ganter 736.1-52-Z10-A-S Zustellräder mit Standard-Skala, Aluminium, schwarz eloxiert
Bohrungsdurchmesser (d2):
10
Bohrungskennzeichnung:
Z - mit Spannzange
Form:
A - ohne Griff
Handraddurchmesser (d1):
52
Standard Skala (Kennzeichen):
S - mit Skala 0...90, 100 Teilstriche
| Anzahl | Stückpreis |
|---|---|
| Bis 21 |
20,31 €*
|
| Bis 29 |
18,34 €*
|
| Bis 38 |
16,36 €*
|
| Ab 39 |
14,39 €*
|
Produktnummer:
10175310
GN 736.1 Zustellräder mit Standard Skala
Beschreibung
Zustellräder GN 736.1 werden für Verstellvorgänge mit geringem Drehmoment eingesetzt.
Die Grobeinstellung kann über den drehbaren Zylinderknopf erfolgen (Fingerzufassung), die Feinzustellung am Rändelkranz.
Die Spannzangen-Ausführung ermöglicht ein leichtes ,,Einstellen’’ von Zustellrädern mit Skala. Die Skala ist absolut abriebfest und gut lesbar, da durch das Gravieren die ,,alufarbenen’’ Ziffern und Zeichen einen Kontrast zur schwarzen Eloxaloberfläche bilden.
Neben der Standard-Skala (Kennzeichen S) können diese Zustellräder mit jeder beliebigen Skalierung geliefert werden.
Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge einer Skalierung sind in einem übersichtliches Bestellschema dargestellt.
Die Grobeinstellung kann über den drehbaren Zylinderknopf erfolgen (Fingerzufassung), die Feinzustellung am Rändelkranz.
Die Spannzangen-Ausführung ermöglicht ein leichtes ,,Einstellen’’ von Zustellrädern mit Skala. Die Skala ist absolut abriebfest und gut lesbar, da durch das Gravieren die ,,alufarbenen’’ Ziffern und Zeichen einen Kontrast zur schwarzen Eloxaloberfläche bilden.
Neben der Standard-Skala (Kennzeichen S) können diese Zustellräder mit jeder beliebigen Skalierung geliefert werden.
Strichbild, Zahlenablauf, Zahlenstellung und Zahlenfolge einer Skalierung sind in einem übersichtliches Bestellschema dargestellt.
Eigenschaften

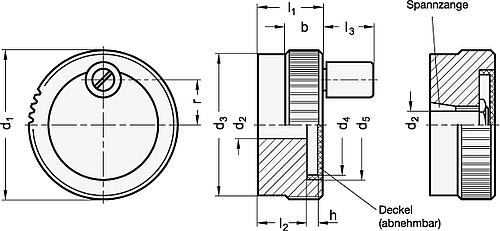

| Bohrungsdurchmesser (d2): | 10 |
|---|---|
| Bohrungskennzeichnung: | Z - mit Spannzange |
| Form: | A - ohne Griff |
| Handraddurchmesser (d1): | 52 |
| Standard Skala (Kennzeichen): | S - mit Skala 0...90, 100 Teilstriche |
| Werkstoff: | AL |
Dokumente
1
| Variante | Bohrungsdurchmesser (d2) | Form | Handraddurchmesser (d1) | Standard Skala (Kennzeichen) | Bohrungskennzeichnung | Preis |
|---|---|---|---|---|---|---|
|
10175310 (736.1-52-Z10-A-S) |
10 | A - ohne Griff | 52 | S - mit Skala 0...90, 100 Teilstriche | Z - mit Spannzange | ab 20,31 € |
|
10175312 (736.1-62-Z10-A-S) |
10 | A - ohne Griff | 62 | S - mit Skala 0...90, 100 Teilstriche | Z - mit Spannzange | ab 22,68 € |
|
10175311 (736.1-52-Z10-D-S) |

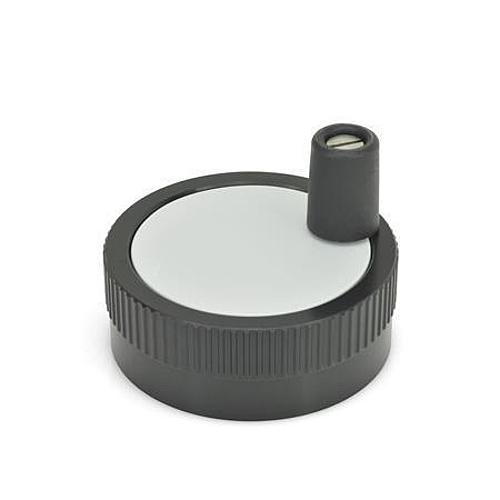

10 | D - mit drehbarem Zylinderknopf | 52 | S - mit Skala 0...90, 100 Teilstriche | Z - mit Spannzange | ab 23,78 € |
|
10175313 (736.1-62-Z10-D-S) |
10 | D - mit drehbarem Zylinderknopf | 62 | S - mit Skala 0...90, 100 Teilstriche | Z - mit Spannzange | ab 25,42 € |
