Produktnummer:
10192418
Herstellernummer:
743.5-11-M16X1,5-B
Hersteller:
Ganter
Ganter 743.5-11-M16X1,5-B ÖLSCHAUGLAS AUS EDELSTAHL, MIT NATURGLAS
Form:
B
Gewinde (d2):
-
Gewinde (d2_1):
M 16 x 1,5
Schauöffnung (d1):
11
Werkstoff:
NI
| Anzahl | Preis* |
|---|---|
| Bis 38 |
11,06 €
|
| Bis 53 |
9,97 €
|
| Bis 69 |
8,88 €
|
| Ab 70 |
8,20 €
|
Produktnummer:
10192418

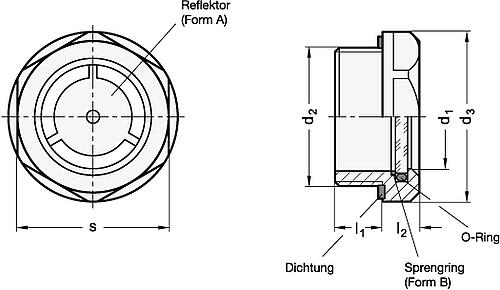

GN 743.5 Edelstahl Ölschaugläser, Sicherheitsglas (ESG)
Beschreibung
Die sehr stabil dimensionierte, kratzfeste Naturglassscheibe der Edelstahl-Ölschaugläser GN 743.5 ist über einen O-Ring am Scheibenumfang abgedichtet, dadruch ist die Dichtheit unabhängig von einer axialen Anpresskraft.
Der Aussen-Ø der Ölschaugläser mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtring ist in einen radialen und planseitigen Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann vor allem beim Anziehen nicht herausgequetscht werden.
Edelstahl-Ölschaugläser GN 743.5 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über die Belastbarkeit bei Über- und Unterdruck liegen vor.
Der Aussen-Ø der Ölschaugläser mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtring ist in einen radialen und planseitigen Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann vor allem beim Anziehen nicht herausgequetscht werden.
Edelstahl-Ölschaugläser GN 743.5 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über die Belastbarkeit bei Über- und Unterdruck liegen vor.
Eigenschaften
| Form: | B |
|---|---|
| Gewinde (d2): | - |
| Gewinde (d2_1): | M 16 x 1,5 |
| Schauöffnung (d1): | 11 |
| Werkstoff: | NI |
Dokumente
1
| Variante | Form | Gewinde (d2) | Gewinde (d2_1) | Schauöffnung (d1) | Werkstoff | Preis |
|---|---|---|---|---|---|---|
|
10192418 (743.5-11-M16X1,5-B) |
B | - | M 16 x 1,5 | 11 | NI | ab 7,80 € |
|
10192421 (743.5-11-G3/8-B) |
B | G 3/8 | - | 11 | NI | ab 7,80 € |
|
10290009 (743.5-11-M16X1,5-A) |
A, mit Reflektor | - | - | - | - | ab 7,80 € |
|
10290013 (743.5-11-G3/8-A) |
A, mit Reflektor | - | - | - | - | ab 7,80 € |
|
10192419 (743.5-14-G1/2-B) |
B | G 1/2 | - | 14 | NI | ab 8,65 € |
|
10192420 (743.5-14-M20X1,5-B) |
B | - | M 20 x 1,5 | 14 | NI | ab 8,65 € |
|
10225700 (743.5-14-G1/2-A) |
A | G 1/2 | - | 14 | NI | ab 8,65 € |
|
10290010 (743.5-14-M20X1,5-A) |
A, mit Reflektor | - | - | - | - | ab 8,65 € |
|
10192422 (743.5-18-G3/4-B) |
B | G 3/4 | - | 18 | NI | ab 12,26 € |
|
10192424 (743.5-18-M26X1,5-B) |
B | - | M 26 x 1,5 | 18 | NI | ab 12,26 € |
|
10290011 (743.5-18-G3/4-A) |
A, mit Reflektor | - | - | - | - | ab 12,26 € |
|
10290012 (743.5-18-M26X1,5-A) |
A, mit Reflektor | - | - | - | - | ab 12,26 € |
|
10290019 (743.5-18-M27X1,5-A) |
A, mit Reflektor | - | - | - | - | ab 12,26 € |
|
10290020 (743.5-18-M27X1,5-B) |
B, ohne Reflektor | - | - | - | - | ab 12,26 € |
|
10192423 (743.5-24-M33X1,5-B) |
B | - | M 33 x 1,5 | 24 | NI | ab 12,38 € |
|
10192425 (743.5-24-G1-B) |
B | G 1 | - | 24 | NI | ab 12,38 € |
|
10290015 (743.5-24-G1-A) |
A, mit Reflektor | - | - | - | - | ab 12,38 € |
|
10290016 (743.5-24-M33X1,5-A) |
A, mit Reflektor | - | - | - | - | ab 12,38 € |
|
10192426 (743.5-32-G11/4-B) |
B | G 11/4 | - | 32 | NI | ab 17,06 € |
|
10192427 (743.5-32-M42X1,5-B) |
B | - | M 42 x 1,5 | 32 | NI | ab 17,06 € |
|
10290014 (743.5-32-M42X2-B) |
B, ohne Reflektor | - | - | - | - | ab 17,06 € |
|
10290017 (743.5-32-G11/4-A) |
A, mit Reflektor | - | - | - | - | ab 17,06 € |
|
10290018 (743.5-32-M42X1,5-A) |
A, mit Reflektor | - | - | - | - | ab 17,06 € |
|
10290021 (743.5-32-M42X2-A) |
A, mit Reflektor | - | - | - | - | ab 17,06 € |
