Produktnummer:
10272029
Herstellernummer:
801.1-100-18-ST
Hersteller:
Ganter
Ganter 801.1-100-18-ST Spannarmverbreiterungen, starr, für Schnellspanner mit offenem Spannarm
h1:
18
m:
100
| Anzahl | Preis* |
|---|---|
| Bis 54 |
7,64 €
|
| Bis 76 |
6,88 €
|
| Bis 98 |
6,11 €
|
| Ab 99 |
5,63 €
|
Produktnummer:
10272029
GN 801.1 Spannarmverbreiterungen, starr, für Schnellspanner mit offenem Spannarm
Beschreibung
Spannarmverbreiterungen GN 801.1 werden zusammen mit Schnellspannern mit „offenem Spannarm“ eingesetzt, wenn gleichzeitig an zwei Stellen z. B. mit Andrückschrauben parallel gespannt werden soll. Dazu werden diese auf dem Spannarm montiert und entlang des Langlochs in der gewünschten Position fixiert.
Die seitliche Positon der Spannschrauben ist ebenfalls über Länglöcher wählbar, eine symmetrische Anordnung / Einstellung begünstigt ein ausgeglichenes Spannergebnis.
Alle Teile werden unmontiert im Set geliefert. Im Lieferumfang sind vier Flankenscheiben zur Befestigung der Andrückschraube enthalten.
Die seitliche Positon der Spannschrauben ist ebenfalls über Länglöcher wählbar, eine symmetrische Anordnung / Einstellung begünstigt ein ausgeglichenes Spannergebnis.
Alle Teile werden unmontiert im Set geliefert. Im Lieferumfang sind vier Flankenscheiben zur Befestigung der Andrückschraube enthalten.

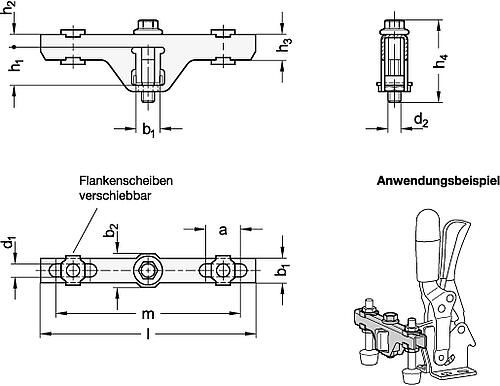

Eigenschaften
| EAN: | 4045525536746 |
|---|---|
| Gewicht: | 0.118 kg |
| a: | 30 |
| b1: | 14 |
| b2: | 18 |
| d1: | 8.2 |
| d2: | M 8 |
| h1: | 18 |
| h2: | 6.3 |
| h3: | 15.5 |
| h4: | 43 |
| l: | 120 |
| m: | 100 |
Dokumente
1
| Variante | h1 | m | Preis |
|---|---|---|---|
|
10272028 (801.1-85-16-ST) |
16 | 85 | ab 4,10 € |
|
10272029 (801.1-100-18-ST) |
18 | 100 | ab 5,35 € |
