Produktnummer:
10272026
Herstellernummer:
809.1-67,5-16-ST
Hersteller:
Ganter
Ganter 809.1-67,5-16-ST Spannarmverlängerungen, für Schnellspanner mit massivem Spannarm
a:
67.5
h1:
16
| Anzahl | Preis* |
|---|---|
| Bis 31 |
13,11 €
|
| Bis 44 |
11,80 €
|
| Bis 57 |
10,49 €
|
| Ab 58 |
9,66 €
|
Produktnummer:
10272026
GN 809.1 Spannarmverlängerungen, für Schnellspanner mit massivem Spannarm
Beschreibung
Mit Spannarmverlängerungen GN 809.1 können verschiedene Schnellspanner mit „massivem Spannarm“ einfach und schnell verlängert werden. Das Langloch der Verlängerung entspricht den Abmessungen der jeweiligen Schnellspannergröße mit „offenem Spannarm„ und ist damit mit sämtlichem Zubehör, wie Flankenscheiben, Andrückschrauben, etc. kompatibel.
Die Spannarmverlängerungen werden zur Montage auf die Spannarme der Schnellspanner aufgesteckt und verschraubt. Die dazu notwendigen Bohrungen im Spannarm des Schnellspanners müssen vom Anwender selbst eingebracht werden.
Alle Teile werden unmontiert im Set geliefert. Im Lieferumfang sind zwei Flankenscheiben zur Befestigung der Andrückschraube enthalten.
Die Spannarmverlängerungen werden zur Montage auf die Spannarme der Schnellspanner aufgesteckt und verschraubt. Die dazu notwendigen Bohrungen im Spannarm des Schnellspanners müssen vom Anwender selbst eingebracht werden.
Alle Teile werden unmontiert im Set geliefert. Im Lieferumfang sind zwei Flankenscheiben zur Befestigung der Andrückschraube enthalten.

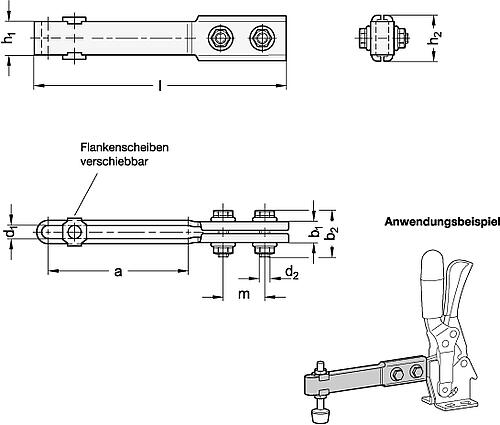

Eigenschaften
| EAN: | 4045525534155 |
|---|---|
| Gewicht: | 0.099 kg |
| a: | 67.5 |
| b1: | 10 |
| b2: | 21.5 |
| d1: | 6.3 |
| d2: | M 5 |
| h1: | 16 |
| h2: | 21.5 |
| l: | 121 |
| m: | 20 |
Dokumente
1
| Variante | h1 | a | Preis |
|---|---|---|---|
|
10272026 (809.1-67,5-16-ST) |
16 | 67.5 | ab 9,18 € |
|
10272027 (809.1-71,5-18-ST) |
18 | 71.5 | ab 15,59 € |
