Produktnummer:
10287882
Herstellernummer:
817.6-10-12-EB-S-0,5
Hersteller:
Ganter
Ganter 817.6-10-12-EB-S-0,5 Edelstahl Rastbolzen, mit Sensor zur Positionsabfrage
Form:
EB, mit Einrastabfrage, ohne Rastsperre
d1:
10
l1:
12
| Anzahl | Preis* |
|---|---|
| Bis 5 |
83,73 €
|
| Bis 7 |
75,36 €
|
| Bis 9 |
66,98 €
|
| Ab 10 |
58,61 €
|
Produktnummer:
10287882

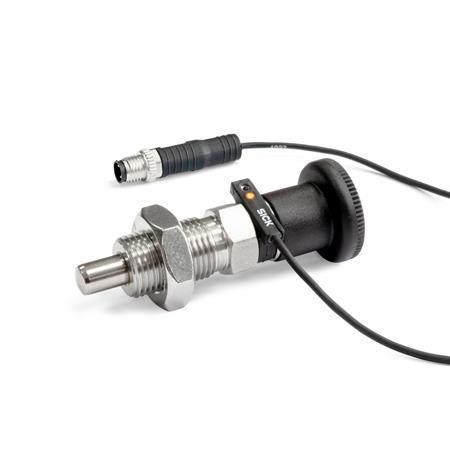

GN 817.6 Edelstahl Rastbolzen, mit Sensor zur Positionsabfrage
Beschreibung
Edelstahl-Rastbolzen GN 817.6 mit Sensor zur Positionsabfrage ermöglichen es, den Raststiftzustand elektronisch abzufragen. Dazu ist am Raststift des Rastbolzens ein Magnet integriert, der den Sensor beim Einrasten nach ca. 2/3 des Rastwegs l1 schaltet.
Die Sensorelektronik liefert dann am Ausgang ein High-Signal, z. B. an eine Maschinensteuerung, und zeigt diesen Schaltzustand zusätzlich über eine LED am Sensor an.
Um Störungen zu vermeiden sollten keine fremden Magnetfelder auf den Rastbolzen einwirken. Die Edelstahl-Rastbolzen GN 817.6 werden mit lose beigelegtem Sensor, Sensorclip, Inbusschlüssel und einer Sechskantmutter geliefert.
Die Sensorelektronik liefert dann am Ausgang ein High-Signal, z. B. an eine Maschinensteuerung, und zeigt diesen Schaltzustand zusätzlich über eine LED am Sensor an.
Um Störungen zu vermeiden sollten keine fremden Magnetfelder auf den Rastbolzen einwirken. Die Edelstahl-Rastbolzen GN 817.6 werden mit lose beigelegtem Sensor, Sensorclip, Inbusschlüssel und einer Sechskantmutter geliefert.

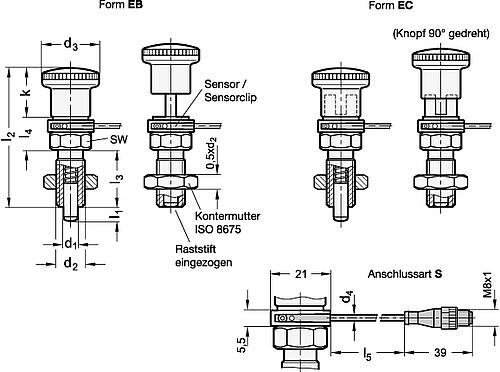

Eigenschaften
| Anschlussart: | S, Stecker |
|---|---|
| EAN: | 4045525562448 |
| Form: | EB, mit Einrastabfrage, ohne Rastsperre |
| Gewicht: | 0.106 kg |
| d1: | 10 |
| d2: | M 16 x 1,5 |
| d3: | 28 |
| d4: | 2 |
| k: | 24 |
| l1: | 12 |
| l2: | 64.5 |
| l3: | 26 |
| l4: | 14.5 |
| Variante | l1 | d1 | Form | Preis |
|---|---|---|---|---|
|
10287878 (817.6-4-6-EB-S-0,5) |
6 | 4 | EB, mit Einrastabfrage, ohne Rastsperre | ab 49,39 € |
|
10287874 (817.6-5-8-EB-S-0,5) |
8 | 5 | EB, mit Einrastabfrage, ohne Rastsperre | ab 49,84 € |
|
10287876 (817.6-6-9-EB-S-0,5) |
9 | 6 | EB, mit Einrastabfrage, ohne Rastsperre | ab 51,53 € |
|
10287879 (817.6-8-12-EB-S-0,5) |
12 | 8 | EB, mit Einrastabfrage, ohne Rastsperre | ab 52,48 € |
|
10287873 (817.6-4-6-EC-S-0,5) |
6 | 4 | EC, mit Einrastabfrage, mit Rastsperre | ab 52,75 € |
|
10287875 (817.6-5-8-EC-S-0,5) |
8 | 5 | EC, mit Einrastabfrage, mit Rastsperre | ab 52,83 € |
|
10287877 (817.6-6-9-EC-S-0,5) |
9 | 6 | EC, mit Einrastabfrage, mit Rastsperre | ab 55,02 € |
|
10287882 (817.6-10-12-EB-S-0,5) |
12 | 10 | EB, mit Einrastabfrage, ohne Rastsperre | ab 55,26 € |
|
10287884 (817.6-12-15-EB-S-0,5) |
15 | 12 | EB, mit Einrastabfrage, ohne Rastsperre | ab 58,80 € |
|
10287881 (817.6-8-12-EC-S-0,5) |
12 | 8 | EC, mit Einrastabfrage, mit Rastsperre | ab 59,31 € |
|
10287883 (817.6-10-12-EC-S-0,5) |
12 | 10 | EC, mit Einrastabfrage, mit Rastsperre | ab 62,73 € |
|
10287886 (817.6-16-20-EB-S-0,5) |
20 | 16 | EB, mit Einrastabfrage, ohne Rastsperre | ab 64,50 € |
|
10287885 (817.6-12-15-EC-S-0,5) |
15 | 12 | EC, mit Einrastabfrage, mit Rastsperre | ab 65,31 € |
|
10287880 (817.6-16-20-EC-S-0,5) |
20 | 16 | EC, mit Einrastabfrage, mit Rastsperre | ab 73,08 € |
