Produktnummer:
10271734
Herstellernummer:
820.3-130-UL
Hersteller:
Ganter
Ganter 820.3-130-UL Schnellspanner, Spannhebel horizontal, mit Verriegelung, mit waagrechtem Fuß, mit verlängertem Spannarm
Form:
UL, Spannarm verlängert, mit Langloch und 2 Flankenscheiben
Größe (Nr):
130
| Anzahl | Preis* |
|---|---|
| Bis 10 |
39,74 €
|
| Bis 14 |
35,77 €
|
| Bis 18 |
31,79 €
|
| Ab 19 |
29,28 €
|
Produktnummer:
10271734
GN 820.4 Schnellspanner, Spannhebel horizontal, mit Verriegelung, mit senkrechtem Fuß, mit verlängertem Spannarm
Beschreibung
Schnellspanner GN 820.3 sind in der Spannstellung gegen unbedachtes oder durch Vibrationen verursachtes Lösen verriegelt. Zum Lösen wird die Verriegelung per Einhandbedienung aufgehoben.
Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzter Richtung. In Spannstellung befindet sich der Betätigungshebel in horizontaler Position. Die geringe Bauhöhe in der Spannstellung zeichnet diese Spanner zusätzlich aus.
Schnellspanner nehmen in der Form UL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form ULC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
Die Spannung erfolgt nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich dabei in entgegengesetzter Richtung. In Spannstellung befindet sich der Betätigungshebel in horizontaler Position. Die geringe Bauhöhe in der Spannstellung zeichnet diese Spanner zusätzlich aus.
Schnellspanner nehmen in der Form UL über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form ULC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

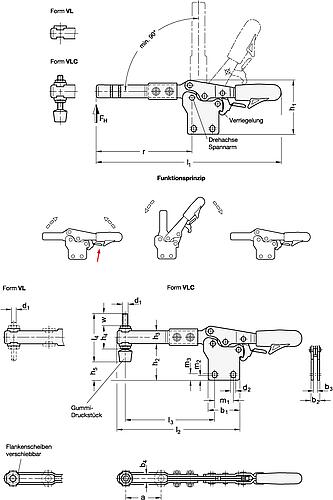

Eigenschaften
| EAN: | 4045525536821 |
|---|---|
| Form: | UL, Spannarm verlängert, mit Langloch und 2 Flankenscheiben |
| Gewicht: | 0.295 kg |
| Größe (Nr): | 130 |
| a: | 67.5 |
| b1: | 36 |
| b2: | 40 |
| b3: | 6.3 |
| b4: | - |
| d1: | M 6 |
| d2: | 5.6 |
| h1: | 51 |
| h2: | 30.5 |
| h3: | 16 |
| h4: | 25.5 |
| h5: | 14 |
| l1: | 251 |
| l2: | 171 |
| l3: | 132 |
| l4: | 55 |
| m1: | 26 |
| r: | 141 |
| s: | 2.5 |
Dokumente
3
| Variante | Größe (Nr) | Form | Preis |
|---|---|---|---|
|
10271738 (820.4-130-VL) |
130 | VL, Spannarm verlängert mit Langloch und 2 Flankenscheiben | ab 27,29 € |
|
10271734 (820.3-130-UL) |
130 | UL, Spannarm verlängert, mit Langloch und 2 Flankenscheiben | ab 27,82 € |
|
10271739 (820.4-130-VLC) |
130 | VLC, Spannarm verlängert mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1 | ab 28,23 € |
|
10271735 (820.3-130-ULC) |
130 | ULC, Spannarm verlängert, mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1 | ab 28,76 € |
|
10271736 (820.3-230-UL) |
230 | UL, Spannarm verlängert, mit Langloch und 2 Flankenscheiben | ab 30,96 € |
|
10271740 (820.4-230-VL) |
230 | VL, Spannarm verlängert mit Langloch und 2 Flankenscheiben | ab 30,96 € |
|
10271737 (820.3-230-ULC) |
230 | ULC, Spannarm verlängert, mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1 | ab 32,14 € |
|
10271741 (820.4-230-VLC) |
230 | VLC, Spannarm verlängert mit Langloch, 2 Flankenscheiben und Andrückschraube GN 708.1 | ab 32,14 € |
