Produktnummer:
10191843
Herstellernummer:
850-200-TF
Hersteller:
Ganter
Ganter 850-200-TF Verschlussspanner
Form:
TF - mit Zughaken
Größe:
220
Werkstoff:
Stahl
| Anzahl | Preis* |
|---|---|
| Bis 18 |
22,63 €
|
| Bis 25 |
20,37 €
|
| Bis 33 |
18,10 €
|
| Ab 34 |
16,67 €
|
Produktnummer:
10191843
GN 850 Verschlussspanner
Beschreibung
Verschlussspanner GN 850 eignen sich für das schnelle Verschließen und Befestigen von Deckeln, Klappen und Formen.
Beim Spannen wird die Schwenkbewegung des Betätigungshebels in eine Axialbewegung der Zugachse bzw. des Zughakens umgewandelt und sorgt für ein formschlüssiges Halten.

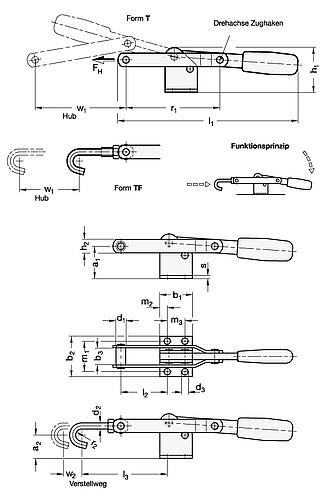

Verschlussspanner der Form T sind mit einer am Spannarm fest verbundenen Zugachse ausgestattet. Die Form TF verfügt über einen Zuhhaken der entlang des Vestellwegs w2 justierbar ist. Der Zughaken wird unmontiert geliefert.
Ausführung
Spannmechanik
• Stahl ST
o Blechteile: Einsatzstahl C 10, verzinkt, blau passiviert
o Lagerbolzen vergütet
o Lagerbuchsen einsatzgehärtet
• Edelstahl 1.4301NI
• Bewegliche Teile mit Spezialfett geschmiert
________________________________________
Zughaken
• Stahl St 37 bei ST, verzinkt, blau passiviert
• Edelstahl 1.4301 bei NI
________________________________________
Griff
Kunststoff
rot, ölbeständig
________________________________________
RoHS
Auf Anfrage
• ohne Zughaken (Form TFN)
Beim Spannen wird die Schwenkbewegung des Betätigungshebels in eine Axialbewegung der Zugachse bzw. des Zughakens umgewandelt und sorgt für ein formschlüssiges Halten.
Verschlussspanner der Form T sind mit einer am Spannarm fest verbundenen Zugachse ausgestattet. Die Form TF verfügt über einen Zuhhaken der entlang des Vestellwegs w2 justierbar ist. Der Zughaken wird unmontiert geliefert.
Ausführung
Spannmechanik
• Stahl ST
o Blechteile: Einsatzstahl C 10, verzinkt, blau passiviert
o Lagerbolzen vergütet
o Lagerbuchsen einsatzgehärtet
• Edelstahl 1.4301NI
• Bewegliche Teile mit Spezialfett geschmiert
________________________________________
Zughaken
• Stahl St 37 bei ST, verzinkt, blau passiviert
• Edelstahl 1.4301 bei NI
________________________________________
Griff
Kunststoff
rot, ölbeständig
________________________________________
RoHS
Auf Anfrage
• ohne Zughaken (Form TFN)
Eigenschaften
| Form: | TF - mit Zughaken |
|---|---|
| Größe: | 220 |
| Werkstoff: | Stahl |
| Variante | Form | Größe | Werkstoff | Preis |
|---|---|---|---|---|
|
10191844 (850-200-T) |
T - mit Zugachse | 220 | Stahl | ab 13,04 € |
|
10191845 (850-300-T) |
T - mit Zugachse | 320 | Stahl | ab 15,66 € |
|
10191843 (850-200-TF) |
TF - mit Zughaken | 220 | Stahl | ab 15,84 € |
|
10191847 (850-300-TF) |
TF - mit Zughaken | 320 | Stahl | ab 18,75 € |
|
10191848 (850-400-T) |
T - mit Zugachse | 420 | Stahl | ab 23,49 € |
|
10191846 (850-420-TF-ST) |
TF - mit Zughaken | 420 | Stahl | ab 27,36 € |
