Produktnummer:
10205583
Herstellernummer:
22120.0976
Hersteller:
Halder

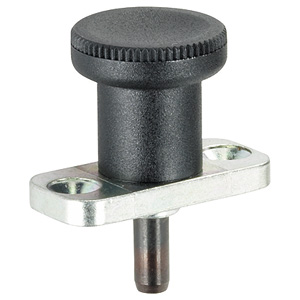

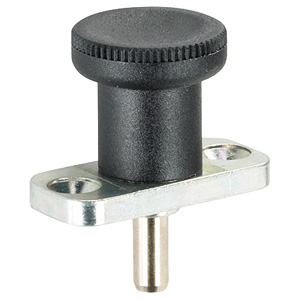

Halder 22120.0976 Rastbolzen mit Anschraubflansch Ø 6 x 6 mit Arretierung, rostfreier Stahl
Ausführung:
mit Arretierung
Material:
rostfreier Stahl
d1 -0,02 -0,04:
6
l2 (mm):
6
| Anzahl | Preis* |
|---|---|
| Bis 34 |
12,25 €
|
| Bis 47 |
11,03 €
|
| Bis 61 |
9,80 €
|
| Ab 62 |
9,03 €
|
Produktnummer:
10205583
EH 22120 Rastbolzen mit Anschraubflansch
Beschreibung

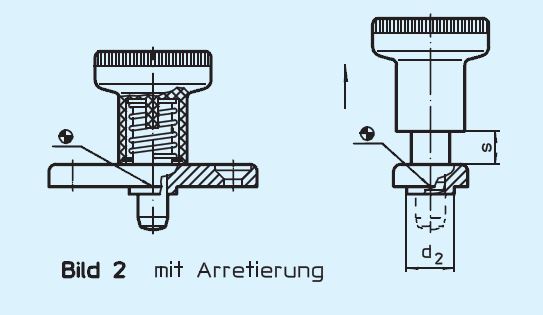

Werkstoff: Flanschteil: Zink-Druckguss, galvanisch verzinkt Raststift: Stahl, gehärtet, rostfreier Stahl 1.4305, vernickelt Knopf: Thermoplast PA 6, schwarz Matt, Nicht demontierbar Hinweis: Für Indexierbohrungen. Die Rastbolzen zeichnen sich durch ihre kleinen Baumaße aus. Sie eignen sich zur Befestigung an dünnwandigen Teilen. Bei der Ausführung mit Arretierung wird der Knopf herausgezogen, um 90° gedreht und durch die Rastkerbe gesichert. Temperatureinsatzbereich von - 30 °C bis + 80 °C.

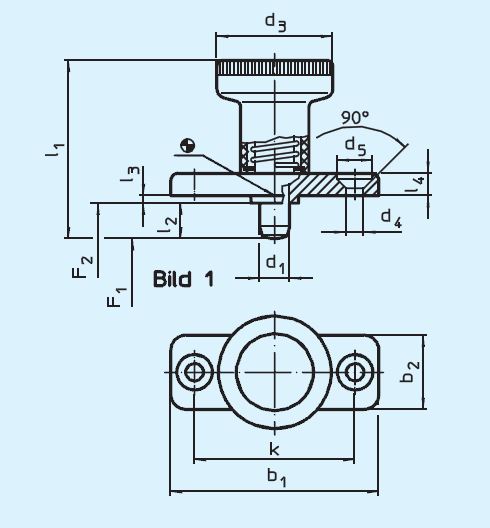

Eigenschaften
| Ausführung: | mit Arretierung |
|---|---|
| Federkraft F1 N~: | 8,5 |
| Federkraft F2 N~: | 22 |
| Gewicht (g): | 23 |
| Material: | rostfreier Stahl |
| b1: | 40 |
| b2: | 18 |
| d1 -0,02 -0,04: | 6 |
| d2 -0,02 -0,1: | 10 |
| d3: | 25 |
| d4: | 4,3 |
| d5: | 8,3 |
| k: | 30 |
| l1: | 37 |
| l2 (mm): | 6 |
| l3 -0,15: | 2,5 |
| l4: | 4,5 |
| s: | 6 |
Dokumente
1
| Variante | Ausführung | Material | d1 -0,02 -0,04 | l2 (mm) | Preis |
|---|---|---|---|---|---|
|
10205571 (22120.0926) |
ohne Arretierung | Stahl | 6 | 6 | ab 7,75 € |
|
10205572 (22120.0927) |
ohne Arretierung | Stahl | 6 | 14 | ab 7,75 € |
|
10205575 (22120.0936) |
mit Arretierung | Stahl | 6 | 6 | ab 9,15 € |
|
10205576 (22120.0937) |
mit Arretierung | Stahl | 6 | 14 | ab 9,30 € |
|
10205573 (22120.0928) |
ohne Arretierung | Stahl | 8 | 8 | ab 10,00 € |
|
10205574 (22120.0929) |
ohne Arretierung | Stahl | 8 | 18 | ab 10,00 € |
|
10205579 (22120.0966) |
ohne Arretierung | rostfreier Stahl | 6 | 6 | ab 10,70 € |
|
10205577 (22120.0938) |
mit Arretierung | Stahl | 8 | 8 | ab 11,75 € |
|
10205578 (22120.0939) |
mit Arretierung | Stahl | 8 | 18 | ab 11,80 € |
|
10205583 (22120.0976) |
mit Arretierung | rostfreier Stahl | 6 | 6 | ab 12,25 € |
|
10205584 (22120.0977) |
mit Arretierung | rostfreier Stahl | 6 | 14 | ab 12,30 € |
|
10205581 (22120.0968) |
ohne Arretierung | rostfreier Stahl | 8 | 8 | ab 13,85 € |
|
10205582 (22120.0969) |
ohne Arretierung | rostfreier Stahl | 8 | 18 | ab 14,35 € |
|
10205585 (22120.0978) |
mit Arretierung | rostfreier Stahl | 8 | 8 | ab 15,25 € |
|
10205586 (22120.0979) |
mit Arretierung | rostfreier Stahl | 8 | 18 | ab 15,35 € |
|
10205580 (22120.0967) |
ohne Arretierung | rostfreier Stahl | 6 | 14 | Auf Anfrage |
