Produktnummer:
10205787
Herstellernummer:
22150.0470
Hersteller:
Halder

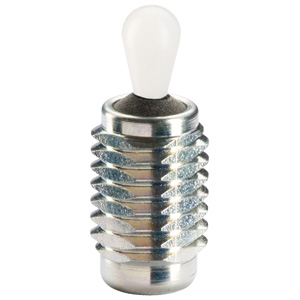

Halder 22150.0470 Seitendruckstück mit Gewinde und Kunststoffstift mit Abdichtung M 12 x 11.5, / 20 N
Ausführung:
Kunststoffstift
Federkraft F max. N~:
20
d1:
M12
l1 -1,5:
11,5
| Anzahl | Preis* |
|---|---|
| Bis 57 |
7,25 €
|
| Bis 80 |
6,53 €
|
| Bis 104 |
5,80 €
|
| Ab 105 |
5,34 €
|
Produktnummer:
10205787
EH 22150 Seitendruckstücke mit Gewinde und Abdichtung
Beschreibung

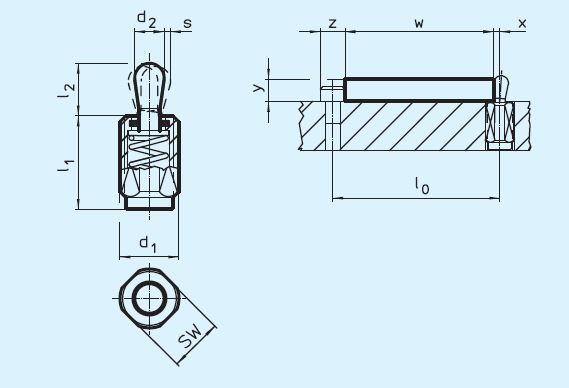

Werkstoff: Hülse: Stahl, galvanisch verzinkt Stift: Stahl, einsatzgehärtet galvanisch verzinkt, Thermoplast POM, weiß Feder: Federstahldraht Dichtung: CR Kennzeichnung: Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt Hinweis: Verwendung zum Positionieren und Andrücken mit Abdichtung gegen Späne und Schmutz. Montage durch Einschrauben mit Montagewerkzeug. Temperatureinsatzbereich: mit Stahlstift bis max. 110 °C; mit Kunststoffstift bis max. 80 °C. Formel zum Berechnen des Achsabstands für die Montagebohrung: l0 = z/2 + w + x l0 = Achsabstand, y = Werkstückhöhe, w = Werkstücklänge, x = Koordinatenmaß, z = Anschlagdurchmesser. Berechnung Maß x für Werkstücke die größer sind als l2 - d2/2: x = d2/2 - s Berechnung Maß x für Werkstücke die kleiner sind als l2 - d2/2: x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Eigenschaften
| Ausführung: | Kunststoffstift |
|---|---|
| Federkraft F max. N~: | 20 |
| Gewicht (g): | 2,6 |
| SW: | 10 |
| d1: | M12 |
| d2: | 5 |
| l1 -1,5: | 11,5 |
| l2 (mm): | 6 |
| s +/-: | 0,8 |
Dokumente
2
| Variante | d1 | Federkraft F max. N~ | Ausführung | l1 -1,5 | Preis |
|---|---|---|---|---|---|
|
10205760 (22150.0410) |
M12 | 20 | Stahlstift | 11,5 | ab 7,25 € |
|
10205761 (22150.0411) |
M12 | 50 | Stahlstift | 11,5 | ab 7,25 € |
|
10205762 (22150.0412) |
M12 | 100 | Stahlstift | 11,5 | ab 7,25 € |
|
10205787 (22150.0470) |
M12 | 20 | Kunststoffstift | 11,5 | ab 7,25 € |
|
10205763 (22150.0414) |
M12 | 20 | Stahlstift | 19 | ab 7,45 € |
|
10205764 (22150.0415) |
M12 | 50 | Stahlstift | 19 | ab 7,45 € |
|
10205765 (22150.0416) |
M12 | 100 | Stahlstift | 19 | ab 7,45 € |
|
10205769 (22150.0430) |
M12 | 40 | Stahlstift | 11,5 | ab 7,45 € |
|
10205770 (22150.0431) |
M12 | 75 | Stahlstift | 11,5 | ab 7,45 € |
|
10205771 (22150.0432) |
M12 | 150 | Stahlstift | 11,5 | ab 7,45 € |
|
10205788 (22150.0473) |
M12 | 40 | Kunststoffstift | 11,5 | ab 7,45 € |
|
10205789 (22150.0475) |
M12 | 20 | Kunststoffstift | 19 | ab 7,45 € |
|
10205766 (22150.0418) |
M12 | 20 | Stahlstift | 26,5 | ab 7,80 € |
|
10205767 (22150.0419) |
M12 | 50 | Stahlstift | 26,5 | ab 7,80 € |
|
10205768 (22150.0420) |
M12 | 100 | Stahlstift | 26,5 | ab 7,80 € |
|
10205772 (22150.0434) |
M12 | 40 | Stahlstift | 19 | ab 7,80 € |
|
10205773 (22150.0435) |
M12 | 75 | Stahlstift | 19 | ab 7,80 € |
|
10205774 (22150.0436) |
M12 | 150 | Stahlstift | 19 | ab 7,80 € |
|
10205790 (22150.0480) |
M12 | 40 | Kunststoffstift | 19 | ab 7,80 € |
|
10205791 (22150.0483) |
M12 | 20 | Kunststoffstift | 26,5 | ab 7,80 € |
|
10205775 (22150.0438) |
M12 | 40 | Stahlstift | 26,5 | ab 8,20 € |
|
10205776 (22150.0439) |
M12 | 75 | Stahlstift | 26,5 | ab 8,20 € |
|
10205777 (22150.0440) |
M12 | 150 | Stahlstift | 26,5 | ab 8,20 € |
|
10205792 (22150.0485) |
M12 | 40 | Kunststoffstift | 26,5 | ab 8,20 € |
|
10205778 (22150.0450) |
M18 x 1,5 | 100 | Stahlstift | 18 | ab 8,35 € |
|
10205779 (22150.0451) |
M18 x 1,5 | 200 | Stahlstift | 18 | ab 8,35 € |
|
10205780 (22150.0452) |
M18 x 1,5 | 300 | Stahlstift | 18 | ab 8,35 € |
|
10205793 (22150.0490) |
M18 x 1,5 | 100 | Kunststoffstift | 18 | ab 8,35 € |
|
10205781 (22150.0454) |
M18 x 1,5 | 100 | Stahlstift | 31,5 | ab 9,05 € |
|
10205782 (22150.0455) |
M18 x 1,5 | 200 | Stahlstift | 31,5 | ab 9,05 € |
|
10205783 (22150.0456) |
M18 x 1,5 | 300 | Stahlstift | 31,5 | ab 9,05 € |
|
10205794 (22150.0493) |
M18 x 1,5 | 100 | Kunststoffstift | 31,5 | ab 9,05 € |
|
10205784 (22150.0458) |
M18 x 1,5 | 100 | Stahlstift | 45 | ab 9,95 € |
|
10205785 (22150.0459) |
M18 x 1,5 | 200 | Stahlstift | 45 | ab 9,95 € |
|
10205786 (22150.0460) |
M18 x 1,5 | 300 | Stahlstift | 45 | ab 9,95 € |
|
10205795 (22150.0495) |
M18 x 1,5 | 100 | Kunststoffstift | 45 | ab 9,95 € |
