Produktnummer: 10212621

Herstellernummer: 22150.1021

Hersteller: Halder

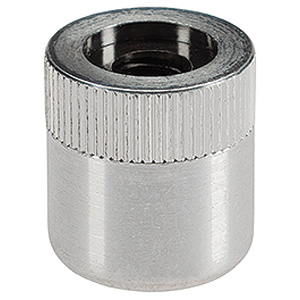

Halder 22150.1021 Seitendruckstück glatt ohne Abdichtung Ø 10 x M 4 / 50 N mit Innengewinde

Federkraft F max.: 50 d1: 10 d2: M4

Anzahl	Preis*
Bis 85	4,88 €
Bis 120	4,39 €
Bis 154	3,90 €
Ab 155	3,60 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Federkraft F max.

Stück

VPE: 1 Stück

Produktnummer: 10212621

EH 22150 Seitendruckstücke glatt, ohne Abdichtung mit Innengewinde

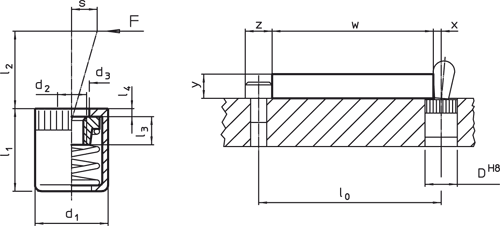

Werkstoff: Hülse: Aluminium Feder: Federstahldraht Gewindescheibe: Stahl, brüniert Kennzeichnung: Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt Hinweis: Verwendung zum Positionieren und Andrücken. In die Gewindescheibe können individuelle Stifte eingeschraubt werden. Montage durch Einpressen. Temperatureinsatzbereich bis max. 250 °C. Formel zum Berechnen des Achsabstands für die Montagebohrung: l0 = z/2 + w + x l0 = Achsabstand, y = Werkstückhöhe, w = Werkstücklänge, x = Koordinatenmaß, z = Anschlagdurchmesser. Berechnung Maß x für Werkstücke die größer sind als l2 - d2/2: x = d2/2 - s Berechnung Maß x für Werkstücke die kleiner sind als l2 - d2/2: x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt

Federkraft F max.:	50
Gewicht (g):	2,1
d1:	10
d2:	M4
d3:	6,3
l1:	12
l2 (mm):	4
l3:	4,5
l4:	1,5
s:	1,6

Datenblatt.pdf

Variante	d1	d2	Federkraft F max.	Preis

10212620 (22150.1020)	10	M4	20	ab 4,88 €
10212621 (22150.1021)	10	M4	50	ab 4,88 €
10212622 (22150.1022)	10	M4	100	ab 4,88 €
10212623 (22150.1025)	10	M4	40	ab 5,15 €
10212624 (22150.1026)	10	M4	75	ab 5,15 €
10212625 (22150.1027)	10	M4	150	ab 5,15 €
10212626 (22150.1040)	16	M6	100	ab 6,15 €
10212627 (22150.1041)	16	M6	200	ab 6,15 €
10212628 (22150.1042)	16	M6	300	ab 6,15 €
