Produktnummer:
10212720
Herstellernummer:
22150.1416
Hersteller:
Halder

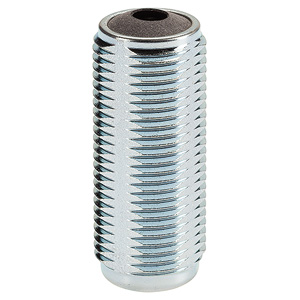

Halder 22150.1416 Seitendruckstück mit Gewinde, mit Abdichtung, mit Innengewinde M 12 x 19,0 x M 4 / 100 N
Federkraft F max. N~:
100
d1:
M12
l1:
19
| Anzahl | Preis* |
|---|---|
| Bis 57 |
7,35 €
|
| Bis 79 |
6,62 €
|
| Bis 102 |
5,88 €
|
| Ab 103 |
5,42 €
|
Produktnummer:
10212720
EH 22150 Seitendruckstücke mit Gewinde, mit Abdichtung, mit Innengewinde
Beschreibung

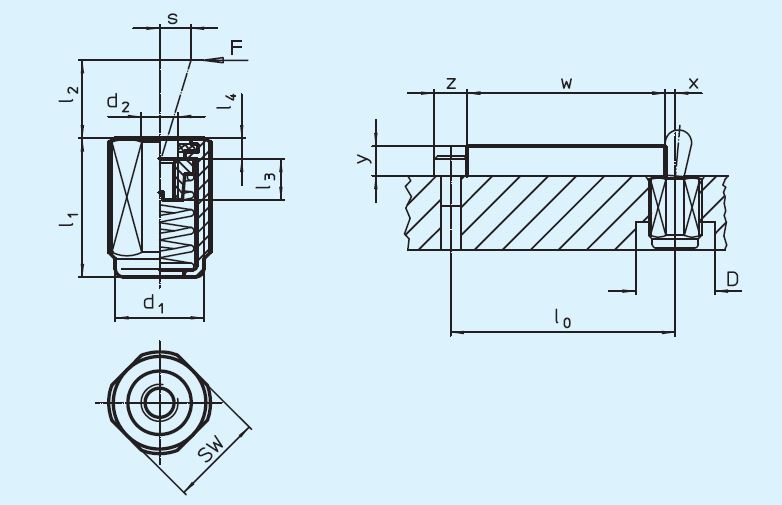

Werkstoff: Hülse: Stahl Feder: Federstahldraht Gewindescheibe: Stahl, brüniert Dichtung: CR Kennzeichnung: Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt Hinweis: Verwendung zum Positionieren und Andrücken mit Abdichtung gegen Späne und Schmutz. In die Gewindescheibe können individuelle Stifte eingeschraubt werden. Montage durch Einschrauben mit Montagewerkzeug. Temperatureinsatzbereich bis max. 110 °C. Formel zum Berechnen des Achsabstands für die Montagebohrung: l0 = z/2 + w + x l0 = Achsabstand, y = Werkstückhöhe, w = Werkstücklänge, x = Koordinatenmaß, z = Anschlagdurchmesser. Berechnung Maß x für Werkstücke die größer sind als l2 - d2/2: x = d2/2 - s Berechnung Maß x für Werkstücke die kleiner sind als l2 - d2/2: x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Ausführung leichte Federkraft = Feder aus rostfreiem Stahl Ausführung Standard-Federkraft = Feder aus Stahl, brüniert Ausführung starke Federkraft = Feder aus Stahl, galvanisch verzinkt
Eigenschaften
| Federkraft F max. N~: | 100 |
|---|---|
| Gewicht (g): | 5,8 |
| SW: | 10 |
| d1: | M12 |
| d2: | M4 |
| l1: | 19 |
| l2 (mm): | 4 |
| l3: | 4,5 |
| l4: | 1,7 |
| s: | 1,6 |
Dokumente
2
| Variante | d1 | Federkraft F max. N~ | l1 | Preis |
|---|---|---|---|---|
|
10212715 (22150.1410) |
M12 | 20 | 11,5 | ab 7,05 € |
|
10212716 (22150.1411) |
M12 | 50 | 11,5 | ab 7,05 € |
|
10212717 (22150.1412) |
M12 | 100 | 11,5 | ab 7,05 € |
|
10212718 (22150.1414) |
M12 | 20 | 19 | ab 7,35 € |
|
10212719 (22150.1415) |
M12 | 50 | 19 | ab 7,35 € |
|
10212720 (22150.1416) |
M12 | 100 | 19 | ab 7,35 € |
|
10212724 (22150.1430) |
M12 | 40 | 11,5 | ab 7,35 € |
|
10212725 (22150.1431) |
M12 | 75 | 11,5 | ab 7,35 € |
|
10212726 (22150.1432) |
M12 | 150 | 11,5 | ab 7,35 € |
|
10212721 (22150.1418) |
M12 | 20 | 26,5 | ab 7,55 € |
|
10212722 (22150.1419) |
M12 | 50 | 26,5 | ab 7,55 € |
|
10212723 (22150.1420) |
M12 | 100 | 26,5 | ab 7,55 € |
|
10212727 (22150.1434) |
M12 | 40 | 19 | ab 7,55 € |
|
10212728 (22150.1435) |
M12 | 75 | 19 | ab 7,55 € |
|
10212729 (22150.1436) |
M12 | 150 | 19 | ab 7,55 € |
|
10212730 (22150.1438) |
M12 | 40 | 26,5 | ab 7,95 € |
|
10212731 (22150.1439) |
M12 | 75 | 26,5 | ab 7,95 € |
|
10212732 (22150.1440) |
M12 | 150 | 26,5 | ab 7,95 € |
|
10212733 (22150.1450) |
M18 x 1,5 | 100 | 18 | ab 8,10 € |
|
10212734 (22150.1451) |
M18 x 1,5 | 200 | 18 | ab 8,10 € |
|
10212735 (22150.1452) |
M18 x 1,5 | 300 | 18 | ab 8,10 € |
|
10212736 (22150.1454) |
M18 x 1,5 | 100 | 31,5 | ab 8,80 € |
|
10212737 (22150.1455) |
M18 x 1,5 | 200 | 31,5 | ab 8,80 € |
|
10212738 (22150.1456) |
M18 x 1,5 | 300 | 31,5 | ab 8,80 € |
|
10212739 (22150.1458) |
M18 x 1,5 | 100 | 45 | ab 9,65 € |
|
10212740 (22150.1459) |
M18 x 1,5 | 200 | 45 | ab 9,65 € |
|
10212741 (22150.1460) |
M18 x 1,5 | 300 | 45 | ab 9,65 € |
