Produktnummer:
10212488
Herstellernummer:
22160.0006
Hersteller:
Halder

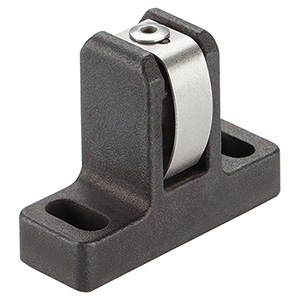

Halder 22160.0006 Federndes Seitendruckstück mit Federblech 55, einseitig
Ausführung:
einseitig
l1 ±1:
55
| Anzahl | Preis* |
|---|---|
| Bis 28 |
14,70 €
|
| Bis 39 |
13,23 €
|
| Bis 51 |
11,76 €
|
| Ab 52 |
10,83 €
|
Produktnummer:
10212488
EH 22160 Federnde Seitendruckstücke mit Federblech
Beschreibung

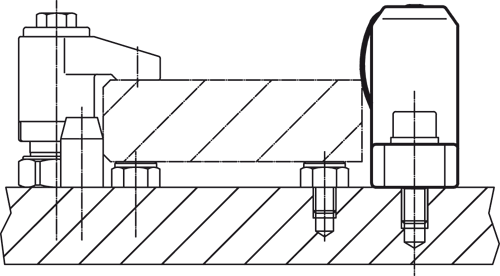

Werkstoff: Grundkörper: Stahl, schwarz Federelement: rostfreier Stahl Hinweis: Das federnde Seitendruckstück mit Federblech dient zum einfachen und sicheren Positionieren von Werkstücken oder Bauteilen an Anschlägen und Auflagepunkten z.B. Platinenbefestigung oder vor dem Spannvorgang im Vorrichtungsbau. Unterhalb von h1 ensteht ein Niederzugeffekt. Die doppelseitige Ausführung ermöglicht Serienaufspannungen. Temperatureinsatzbereich bis max. 250 °C.

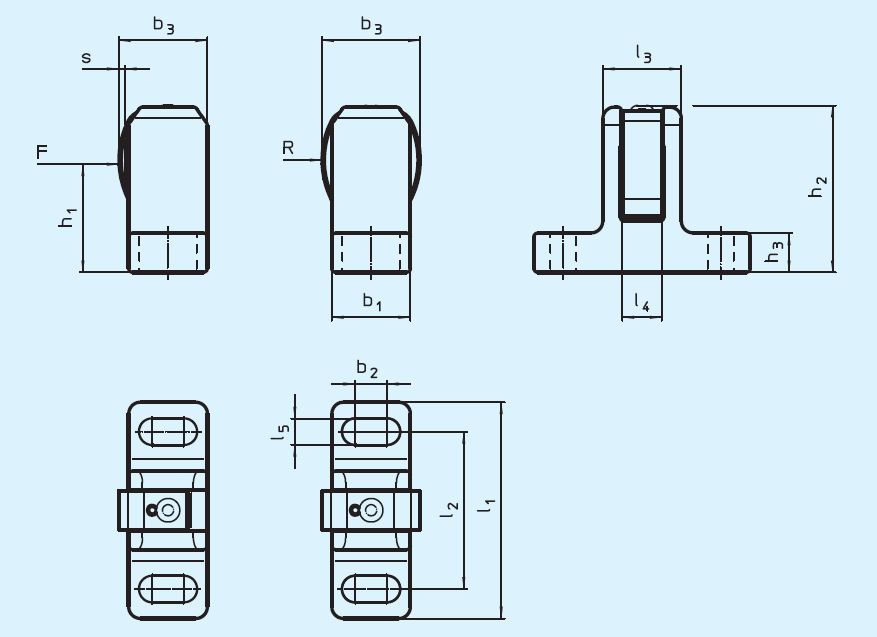

Eigenschaften
| Ausführung: | einseitig |
|---|---|
| Federkraft F N~: | 55 |
| Gewicht (g): | 130 |
| R: | 22,5 |
| b1 ±0,5: | 20 |
| b2: | 8 |
| b3 ~: | 22,5 |
| für Schraube: | M6 |
| h1: | 28,5 |
| h2 ±1: | 43 |
| h3: | 10 |
| l1 ±1: | 55 |
| l2 (mm): | 40 |
| l3: | 20 |
| l4: | 10 |
| l5 (mm): | 6,6 |
| s: | 1,5 |
Dokumente
1
| Variante | l1 ±1 | Ausführung | Preis |
|---|---|---|---|
|
10212488 (22160.0006) |
55 | einseitig | ab 14,70 € |
|
10212489 (22160.0012) |
72 | einseitig | ab 15,75 € |
|
10212490 (22160.0206) |
55 | doppelseitig | ab 18,10 € |
|
10212491 (22160.0212) |
72 | doppelseitig | ab 19,00 € |
