Produktnummer:
10212490
Herstellernummer:
22160.0206
Hersteller:
Halder

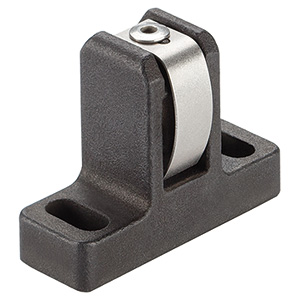

Halder 22160.0206 Federndes Seitendruckstück mit Federblech 55, doppelseitig
Ausführung:
doppelseitig
l1 ±1:
55
| Anzahl | Preis* |
|---|---|
| Bis 23 |
18,10 €
|
| Bis 32 |
16,29 €
|
| Bis 41 |
14,48 €
|
| Ab 42 |
13,34 €
|
Produktnummer:
10212490
EH 22160 Federnde Seitendruckstücke mit Federblech
Beschreibung

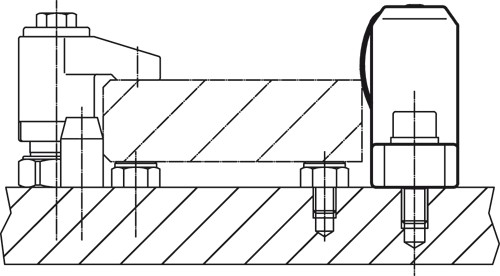

Werkstoff: Grundkörper: Stahl, schwarz Federelement: rostfreier Stahl Hinweis: Das federnde Seitendruckstück mit Federblech dient zum einfachen und sicheren Positionieren von Werkstücken oder Bauteilen an Anschlägen und Auflagepunkten z.B. Platinenbefestigung oder vor dem Spannvorgang im Vorrichtungsbau. Unterhalb von h1 ensteht ein Niederzugeffekt. Die doppelseitige Ausführung ermöglicht Serienaufspannungen. Temperatureinsatzbereich bis max. 250 °C.

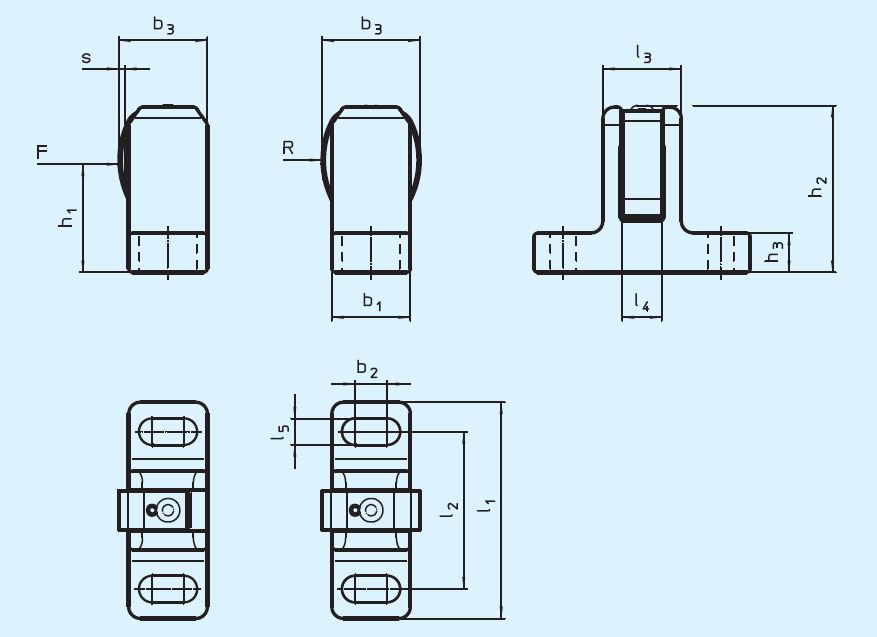

Eigenschaften
| Ausführung: | doppelseitig |
|---|---|
| Federkraft F N~: | 55 |
| Gewicht (g): | 135 |
| R: | 22,5 |
| b1 ±0,5: | 20 |
| b2: | 8 |
| b3 ~: | 25 |
| für Schraube: | M6 |
| h1: | 28,5 |
| h2 ±1: | 42,5 |
| h3: | 10 |
| l1 ±1: | 55 |
| l2 (mm): | 40 |
| l3: | 20 |
| l4: | 10 |
| l5 (mm): | 6,6 |
| s: | 1,5 |
Dokumente
1
| Variante | l1 ±1 | Ausführung | Preis |
|---|---|---|---|
|
10212488 (22160.0006) |
55 | einseitig | ab 14,70 € |
|
10212489 (22160.0012) |
72 | einseitig | ab 15,75 € |
|
10212490 (22160.0206) |
55 | doppelseitig | ab 18,10 € |
|
10212491 (22160.0212) |
72 | doppelseitig | ab 19,00 € |
