Produktnummer:
10205983
Herstellernummer:
22350.0645
Hersteller:
Halder

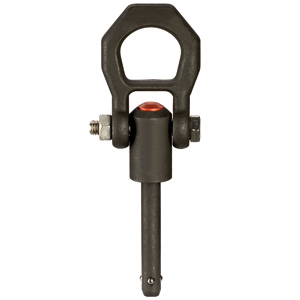

Halder 22350.0645 Kugel tragbolzen selbstsichernd Ø 16 x 75, Lifting pins self-locking
d1:
16
l1:
75
| Anzahl | Preis* |
|---|---|
| Bis 5 |
75,15 €
|
| Bis 7 |
67,64 €
|
| Bis 10 |
60,12 €
|
| Ab 11 |
52,61 €
|
Produktnummer:
10205983
EH 22350 Kugeltragbolzen, selbstsichernd, Vergütungsstahl
Beschreibung
Werkstoff: Bolzenteil: Vergütungs, Stahl vergütet Manganphosphatiert Schäkel: Vergütungs, Stahl vergütet Manganphosphatiert Feder: rostfreier Stahl Druckknopf: Aluminium, rot eloxiert Hinweis: Drücken = Entriegeln Schnell und einfach einsetzbares, robustes Tragelement mit beweglichem Schäkel und Sicherungssteg gegen unbeabsichtigtes Lösen. Spezielle Tragehilfen am Werkstück, z.B. Gewinde für Ringschrauben, sind nicht mehr erforderlich. Für den Einsatz genügen Bohrungen H11. Dieser Kugel tragbolzen zeichnet sich durch folgende Eigenschaften aus: -korrosionsgeschützt -Temperatureinsatzbereich bis max. 250 °C -als Zubehör bieten wir passende Aufnahmebuchsen für d1 = 8, 10, 12 und 16 - siehe 22350.0900 - .0936.

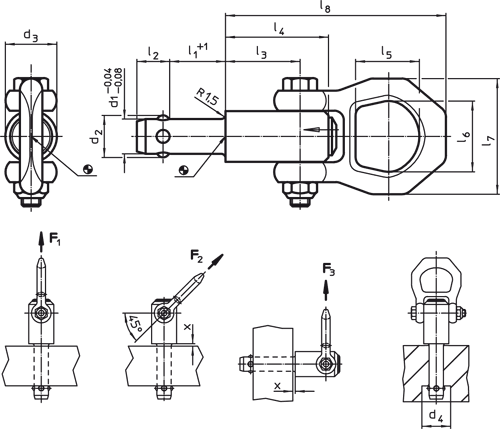

Eigenschaften
| Aufnahmebohrung H11: | 16 |
|---|---|
| F1 kN: | 4,8 |
| F2 kN: | 4,5 |
| F3 kN: | 4,1 |
| Gewicht (g): | 388 |
| d1: | 16 |
| d2: | 18,6 |
| d3: | 25 |
| d4 min.: | 19,2 |
| l1: | 75 |
| l2 (mm): | 15,1 |
| l3: | 31 |
| l4: | 44,5 |
| l5 (mm): | 27 |
| l6 (mm): | 30 |
| l7: | 49 |
| l8: | 92,8 |
| x max.: | 40 |
| x min.: | 1,5 |
Dokumente
1
| Variante | d1 | l1 | Preis |
|---|---|---|---|
|
10205965 (22350.0601) |
8 | 10 | ab 60,00 € |
|
10205966 (22350.0602) |
8 | 15 | ab 60,00 € |
|
10205967 (22350.0604) |
8 | 25 | ab 60,00 € |
|
10205968 (22350.0606) |
8 | 35 | ab 60,00 € |
|
10205969 (22350.0611) |
8,3 | 10 | ab 60,40 € |
|
10205970 (22350.0612) |
8,3 | 15 | ab 60,40 € |
|
10205971 (22350.0614) |
8,3 | 25 | ab 60,40 € |
|
10205972 (22350.0616) |
8,3 | 35 | ab 60,40 € |
|
10205973 (22350.0621) |
10 | 15 | ab 62,40 € |
|
10205974 (22350.0623) |
10 | 25 | ab 62,40 € |
|
10205975 (22350.0625) |
10 | 35 | ab 62,40 € |
|
10205976 (22350.0627) |
10 | 50 | ab 62,40 € |
|
10205977 (22350.0631) |
12 | 15 | ab 67,65 € |
|
10205978 (22350.0633) |
12 | 25 | ab 67,65 € |
|
10205979 (22350.0635) |
12 | 35 | ab 67,65 € |
|
10205980 (22350.0637) |
12 | 50 | ab 67,65 € |
|
10205984 (22350.0651) |
13,8 | 25 | ab 70,00 € |
|
10205985 (22350.0653) |
13,8 | 50 | ab 70,00 € |
|
10205986 (22350.0655) |
13,8 | 75 | ab 70,00 € |
|
10205981 (22350.0641) |
16 | 25 | ab 75,15 € |
|
10205982 (22350.0643) |
16 | 50 | ab 75,15 € |
|
10205983 (22350.0645) |
16 | 75 | ab 75,15 € |
