Produktnummer: 10210767

Herstellernummer: 22380.0044

Hersteller: Halder

Halder 22380.0044 Kugelsperrbolzen selbstsichernd einfache Ausführung Ø 10 x 20, rostfreier Stahl 1.4542

d1: 10 l1: 20

Anzahl	Preis*
Bis 17	24,30 €
Bis 24	21,87 €
Bis 31	19,44 €
Ab 32	17,01 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

Stück

VPE: 1 Stück

Produktnummer: 10210767

EH 22370 / EH 22380 Kugelsperrbolzen selbstsichernd einfache Ausführung

LE70005

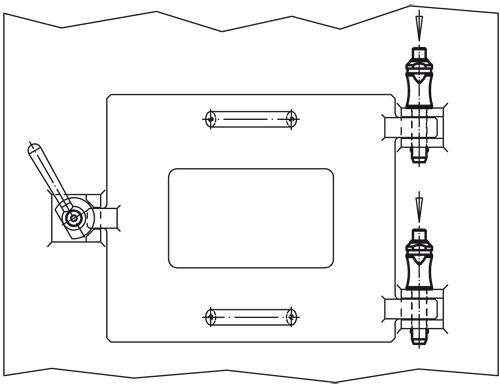

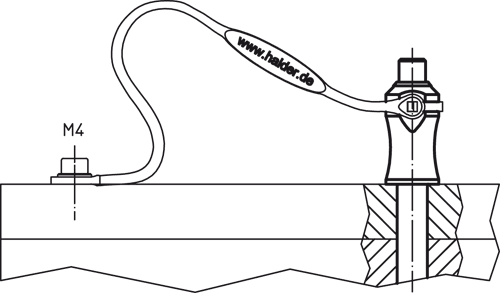

Werkstoff: Bolzenteil: rostfreier Stahl 1.4305, rostfreier Stahl 1.4542, ausscheidungsgehärtet (Markierung) Feder: rostfreier Stahl Hinweis: Drücken = Entriegeln EH 22370. rostfreier Stahl 1.4305 EH 22380. rostfreier Stahl 1.4542, ausscheidungsgehärtet. Zum raschen Fixieren, Arretieren, Verstellen, Wechseln und Sichern. Schnell und einfach lösbar für sich häufig wiederholende Verbindungen. Dieser Kugelsperrbolzen zeichnet sich durch die folgenden Eigenschaften aus: -korrosionsbeständig -hochfester, gehärteter Bolzen daher extrem belastbar, hoher Verschleißschutz (rostfreier Stahl 1.4542) -kompakte Bauweise mit Griffmulde -Befestigungsmöglichkeit für Halteseil EH 22400.0970/.0974. Weitere Befestigungsmöglichkeiten auf Anfrage. -Temperatureinsatzbereich bis max. 250 °C.

Aufnahmebohrung H11:	10
Gewicht (g):	39
Scherfestigkeit zweischnittig kN min. 1.4305:	60
Scherfestigkeit zweischnittig kN min. 1.4542:	100
d1:	10
d2:	12
d3:	14
l1:	20
l2 (mm):	9,6
l3:	33,1

Datenblatt.pdf

Variante	d1	l1	Preis

10210696 (22370.0012)	5	10	ab 11,70 €
10210697 (22370.0013)	5	15	ab 11,70 €
10210698 (22370.0014)	5	20	ab 11,70 €
10210699 (22370.0015)	5	25	ab 11,70 €
10210701 (22370.0022)	6	10	ab 11,75 €
10210702 (22370.0023)	6	15	ab 11,75 €
10210703 (22370.0024)	6	20	ab 11,75 €
10210704 (22370.0025)	6	25	ab 11,75 €
10210700 (22370.0016)	5	30	ab 12,40 €
10210710 (22370.0034)	8	20	ab 12,75 €
10210711 (22370.0035)	8	25	ab 12,75 €
10210705 (22370.0026)	6	30	ab 13,15 €
10210706 (22370.0027)	6	35	ab 13,15 €
10210707 (22370.0028)	6	40	ab 13,15 €
10210708 (22370.0029)	6	45	ab 13,15 €
10210709 (22370.0030)	6	50	ab 13,15 €
10210712 (22370.0036)	8	30	ab 14,15 €
10210713 (22370.0037)	8	35	ab 14,15 €
10210714 (22370.0038)	8	40	ab 14,15 €
10210715 (22370.0039)	8	45	ab 14,15 €
10210716 (22370.0040)	8	50	ab 14,15 €
10210746 (22380.0012)	5	10	ab 14,65 €
10210748 (22380.0014)	5	20	ab 14,65 €
10210749 (22380.0015)	5	25	ab 14,65 €
10210751 (22380.0022)	6	10	ab 14,85 €
10210752 (22380.0023)	6	15	ab 14,85 €
10210753 (22380.0024)	6	20	ab 14,85 €
10210754 (22380.0025)	6	25	ab 14,85 €
10210747 (22380.0013)	5	15	ab 14,95 €
10224483 (22370.0041)	8	70	ab 15,25 €
10210750 (22380.0016)	5	30	ab 15,50 €
10210760 (22380.0034)	8	20	ab 15,85 €
10210761 (22380.0035)	8	25	ab 15,85 €
10210756 (22380.0027)	6	35	ab 16,35 €
10210757 (22380.0028)	6	40	ab 16,35 €
10210758 (22380.0029)	6	45	ab 16,35 €
10210759 (22380.0030)	6	50	ab 16,35 €
10210755 (22380.0026)	6	30	ab 16,70 €
10210762 (22380.0036)	8	30	ab 17,80 €
10210763 (22380.0037)	8	35	ab 17,80 €
10210764 (22380.0038)	8	40	ab 17,80 €
10210765 (22380.0039)	8	45	ab 17,80 €
10210766 (22380.0040)	8	50	ab 17,80 €
10210717 (22370.0044)	10	20	ab 19,35 €
10210718 (22370.0045)	10	25	ab 19,35 €
10210725 (22370.0065)	12	25	ab 19,70 €
10210719 (22370.0046)	10	30	ab 20,35 €
10210720 (22370.0047)	10	35	ab 20,35 €
10210721 (22370.0048)	10	40	ab 20,35 €
10210722 (22370.0049)	10	45	ab 20,35 €
10210723 (22370.0050)	10	50	ab 20,35 €
10210726 (22370.0066)	12	30	ab 20,65 €
10210727 (22370.0067)	12	35	ab 20,65 €
10210728 (22370.0068)	12	40	ab 20,65 €
10210729 (22370.0069)	12	45	ab 20,65 €
10210730 (22370.0070)	12	50	ab 21,05 €
10210724 (22370.0052)	10	60	ab 21,55 €
10210731 (22370.0072)	12	60	ab 21,75 €
10210732 (22370.0074)	12	70	ab 21,75 €
10210733 (22370.0076)	12	80	ab 22,55 €
10210767 (22380.0044)	10	20	ab 24,30 €
10210768 (22380.0045)	10	25	ab 24,30 €
10210775 (22380.0065)	12	25	ab 24,70 €
10210769 (22380.0046)	10	30	ab 25,35 €
10210770 (22380.0047)	10	35	ab 25,35 €
10210771 (22380.0048)	10	40	ab 25,35 €
10210772 (22380.0049)	10	45	ab 25,35 €
10210773 (22380.0050)	10	50	ab 25,35 €
10210776 (22380.0066)	12	30	ab 25,80 €
10210777 (22380.0067)	12	35	ab 25,80 €
10210778 (22380.0068)	12	40	ab 25,80 €
10210779 (22380.0069)	12	45	ab 25,80 €
10210780 (22380.0070)	12	50	ab 25,80 €
10210774 (22380.0052)	10	60	ab 26,80 €
10210781 (22380.0072)	12	60	ab 27,15 €
10210782 (22380.0074)	12	70	ab 27,15 €
10210783 (22380.0076)	12	80	ab 28,40 €
10210734 (22370.0086)	16	30	ab 35,25 €
10210735 (22370.0087)	16	35	ab 35,25 €
10210736 (22370.0088)	16	40	ab 35,25 €
10210737 (22370.0089)	16	45	ab 35,25 €
10210738 (22370.0090)	16	50	ab 35,25 €
10210739 (22370.0092)	16	60	ab 38,05 €
10210740 (22370.0094)	16	70	ab 38,05 €
10210741 (22370.0096)	16	80	ab 40,35 €
10210784 (22380.0086)	16	30	ab 44,05 €
10210785 (22380.0087)	16	35	ab 44,05 €
10210786 (22380.0088)	16	40	ab 44,05 €
10210787 (22380.0089)	16	45	ab 44,05 €
10210788 (22380.0090)	16	50	ab 44,05 €
10210789 (22380.0092)	16	60	ab 47,55 €
10210790 (22380.0094)	16	70	ab 47,55 €
10210791 (22380.0096)	16	80	ab 50,35 €
10210742 (22370.0112)	20	60	ab 71,40 €
10210743 (22370.0116)	20	80	ab 74,35 €
10210744 (22370.0120)	20	100	ab 77,90 €
10210745 (22370.0124)	20	120	ab 81,00 €
10210792 (22380.0112)	20	60	ab 100,50 €
10210793 (22380.0116)	20	80	ab 103,40 €
10210794 (22380.0120)	20	100	ab 109,30 €
10210795 (22380.0124)	20	120	ab 113,60 €
