Produktnummer:
10211324
Herstellernummer:
22400.0916
Hersteller:
Halder

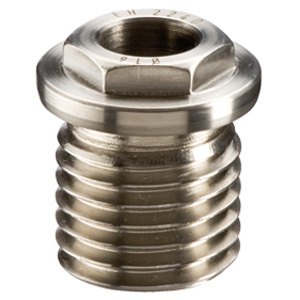

Halder 22400.0916 Aufnahmebuchse für Kugelsperrbolzen und SteckBolzen Ø 16 x M 30 mit Außensechskant
Ausführung:
mit Außensechskant
d1 H11:
16
d2:
M30
| Anzahl | Preis* |
|---|---|
| Bis 17 |
23,95 €
|
| Bis 24 |
21,56 €
|
| Bis 31 |
19,16 €
|
| Ab 32 |
16,77 €
|
Produktnummer:
10211324
EH 22400 Steckbolzen für Kugelsperrbolzen und Steckbolzen
Beschreibung

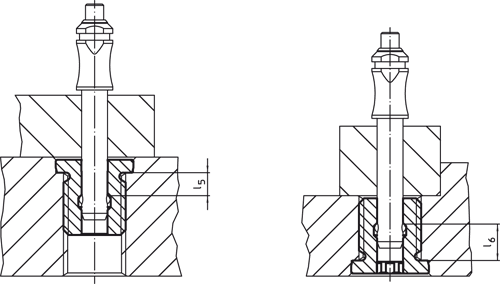

Werkstoff: rostfreier Stahl 1.4305 Hinweis: Die Aufnahmebuchsen sind eine sichere und schnelle Aufnahmemöglichkeit für Kugelsperrbolzen EH 22340., EH 22350., EH 22370. und EH 22380. sowie für die Steckbolzen EH 22400. Eigenschaften: -optimierte Zentriermöglichkeit durch präzisen Bund (z.B. schnelles Fixieren von Platten und Bauteilen) -einfacher und prozesssicherer Einbau -einbaubar in unterschiedliche Trägermaterialien -auch bei dünnwandigen Teilen verwendbar -korrosionsbeständig -verschleißarm -beidseitig einsetzbar.
Eigenschaften

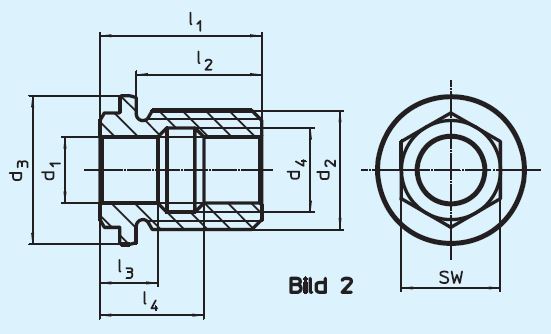

| Ausführung: | mit Außensechskant |
|---|---|
| Gewicht (g): | 124 |
| SW: | 24 |
| d1 H11: | 16 |
| d2: | M30 |
| d3 h9: | 36 |
| d4: | 19,5 |
| l1: | 39 |
| l2 (mm): | 29 |
| l3: | 15,5 |
| l4: | 23,5 |
| l5 (mm): | 6,1 |
| l6 (mm): | 12,8 |
Dokumente
1

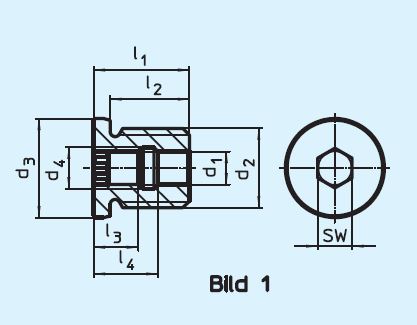

| Variante | d2 | d1 H11 | Ausführung | Preis |
|---|---|---|---|---|
|
10211319 (22400.0905) |

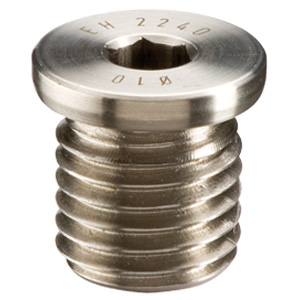

M12 | 5 | mit Innensechskant | ab 11,75 € |
|
10211320 (22400.0906) |
M12 | 6 | mit Innensechskant | ab 11,75 € |
|
10211321 (22400.0908) |
M16 | 8 | mit Innensechskant | ab 17,45 € |
|
10211322 (22400.0910) |
M24 | 10 | mit Innensechskant | ab 20,15 € |
|
10211323 (22400.0912) |
M24 | 12 | mit Innensechskant | ab 21,00 € |
|
10211324 (22400.0916) |
M30 | 16 | mit Außensechskant | ab 23,95 € |
|
10211325 (22400.0920) |
M36 | 20 | mit Außensechskant | ab 38,25 € |
