Produktnummer:
10207570
Herstellernummer:
22700.0286
Hersteller:
Halder

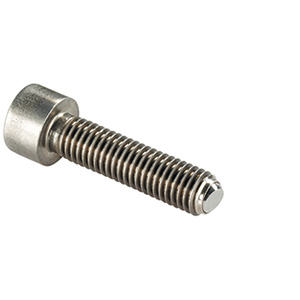

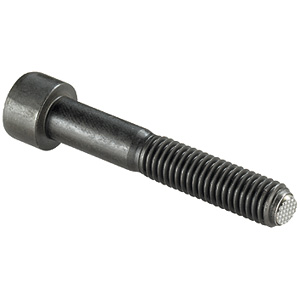

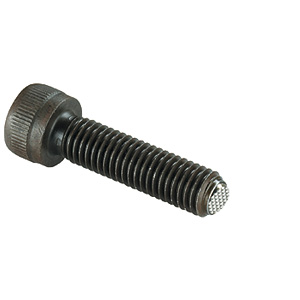

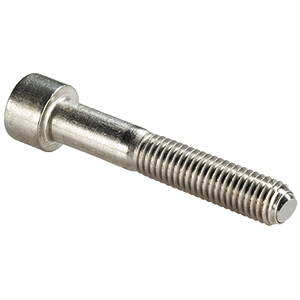

Halder 22700.0286 Kugeldruckschraube mit Kopf Kugel verdrehgesichert M 24 x 120, abgeflachte Kugel Auflagefläche geriffelt Stahl
Auflagefläche:
geriffelt
Material:
Stahl
d1:
M24
d2:
36
l2 (mm):
120
| Anzahl | Preis* |
|---|---|
| Bis 9 |
43,50 €
|
| Bis 13 |
39,15 €
|
| Bis 17 |
34,80 €
|
| Ab 18 |
32,05 €
|
Produktnummer:
10207570
EH 22700 Kugeldruckschrauben mit Kopf, Kugel verdrehgesichert
Beschreibung

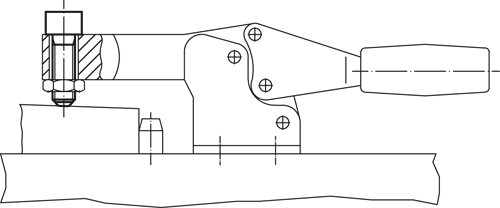

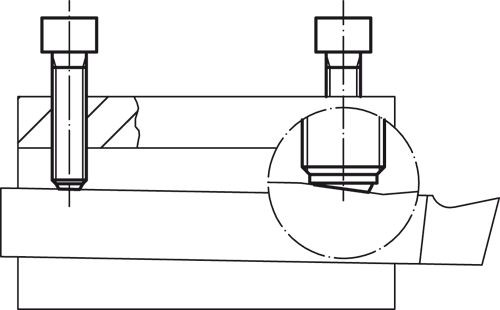

Werkstoff: Schraube: Vergütungsstahl, 1200 + -100 N/mm2, rostfreier Stahl 1.4305 Kugel : Kugel lagerstahl, gehärtet, rostfreier Stahl, gehärtet Hinweis: Zum Klemmen, Spannen oder Stützen auch von nicht parallelen Flächen. Flächige Kraftübertragung durch bewegliche Kugel . Gewindeauslauf l4 beachten!
Eigenschaften

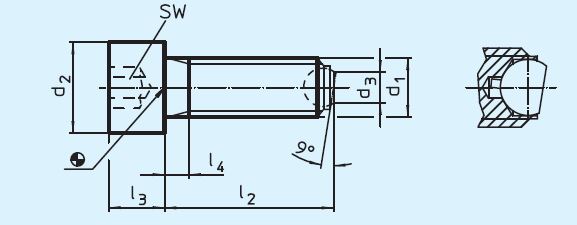

| Auflagefläche: | geriffelt |
|---|---|
| Belastbarkeit bei statischer Belastung max. kN: | 80 |
| Gewicht (g): | 535 |
| Kugel: | 18 |
| Material: | Stahl |
| SW: | 19 |
| d1: | M24 |
| d2: | 36 |
| d3: | 15,8 |
| l2 (mm): | 120 |
| l3: | 24 |
| l4: | 60 |
Dokumente
2
| Variante | Material | l2 (mm) | d1 | d2 | Auflagefläche | Preis |
|---|---|---|---|---|---|---|
|
10207532 (22700.0062) |
Stahl | 20 | M6 | 10 | plan | ab 8,45 € |
|
10207533 (22700.0064) |
Stahl | 30 | M6 | 10 | plan | ab 8,50 € |
|
10207534 (22700.0066) |
Stahl | 40 | M6 | 10 | plan | ab 8,50 € |
|
10207535 (22700.0082) |
Stahl | 20 | M8 | 13 | plan | ab 9,20 € |
|
10207536 (22700.0084) |
Stahl | 35 | M8 | 13 | plan | ab 9,25 € |
|
10207537 (22700.0086) |
Stahl | 50 | M8 | 13 | plan | ab 9,25 € |
|
10207571 (22700.0302) |
rostfreier Stahl | 20 | M6 | 10 | plan | ab 9,25 € |
|
10207572 (22700.0304) |
rostfreier Stahl | 30 | M6 | 10 | plan | ab 9,30 € |
|
10207573 (22700.0306) |
rostfreier Stahl | 40 | M6 | 10 | plan | ab 9,30 € |
|
10207538 (22700.0102) |
Stahl | 25 | M10 | 16 | plan | ab 9,70 € |
|
10207539 (22700.0104) |
Stahl | 40 | M10 | 16 | plan | ab 9,85 € |
|
10207540 (22700.0106) |
Stahl | 60 | M10 | 16 | plan | ab 9,90 € |
|
10207574 (22700.0312) |
rostfreier Stahl | 20 | M8 | 13 | plan | ab 10,50 € |
|
10207575 (22700.0314) |
rostfreier Stahl | 35 | M8 | 13 | plan | ab 10,55 € |
|
10207576 (22700.0316) |
rostfreier Stahl | 50 | M8 | 13 | plan | ab 10,55 € |
|
10207577 (22700.0322) |
rostfreier Stahl | 25 | M10 | 16 | plan | ab 11,50 € |
|
10207541 (22700.0122) |
Stahl | 30 | M12 | 18 | plan | ab 11,55 € |
|
10207578 (22700.0324) |
rostfreier Stahl | 40 | M10 | 16 | plan | ab 11,60 € |
|
10207542 (22700.0124) |
Stahl | 50 | M12 | 18 | plan | ab 11,65 € |
|
10207579 (22700.0326) |
rostfreier Stahl | 60 | M10 | 16 | plan | ab 11,65 € |
|
10207543 (22700.0126) |
Stahl | 80 | M12 | 18 | plan | ab 11,85 € |
|
10207580 (22700.0332) |
rostfreier Stahl | 30 | M12 | 18 | plan | ab 14,40 € |
|
10207581 (22700.0334) |
rostfreier Stahl | 50 | M12 | 18 | plan | ab 14,50 € |
|
10207544 (22700.0162) |
Stahl | 40 | M16 | 24 | plan | ab 14,75 € |
|
10207582 (22700.0336) |
rostfreier Stahl | 80 | M12 | 18 | plan | ab 14,80 € |
|
10207545 (22700.0164) |
Stahl | 60 | M16 | 24 | plan | ab 15,00 € |
|
10207546 (22700.0166) |
Stahl | 80 | M16 | 24 | plan | ab 15,45 € |
|
10207553 (22700.0192) |
Stahl | 20 | M8 | 13 | geriffelt | ab 16,15 € |
|
10207554 (22700.0194) |
Stahl | 35 | M8 | 13 | geriffelt | ab 16,25 € |
|
10207555 (22700.0196) |
Stahl | 50 | M8 | 13 | geriffelt | ab 16,30 € |
|
10207556 (22700.0202) |
Stahl | 25 | M10 | 16 | geriffelt | ab 18,85 € |
|
10207557 (22700.0204) |
Stahl | 40 | M10 | 16 | geriffelt | ab 18,90 € |
|
10207558 (22700.0206) |
Stahl | 60 | M10 | 16 | geriffelt | ab 18,95 € |
|
10207583 (22700.0342) |
rostfreier Stahl | 40 | M16 | 24 | plan | ab 20,45 € |
|
10207559 (22700.0222) |
Stahl | 30 | M12 | 18 | geriffelt | ab 20,55 € |
|
10207560 (22700.0224) |
Stahl | 50 | M12 | 18 | geriffelt | ab 20,80 € |
|
10207584 (22700.0344) |
rostfreier Stahl | 60 | M16 | 24 | plan | ab 21,00 € |
|
10207561 (22700.0226) |
Stahl | 80 | M12 | 18 | geriffelt | ab 21,05 € |
|
10207547 (22700.0172) |
Stahl | 50 | M20 | 30 | plan | ab 21,70 € |
|
10207585 (22700.0346) |
rostfreier Stahl | 80 | M16 | 24 | plan | ab 22,25 € |
|
10207548 (22700.0174) |
Stahl | 80 | M20 | 30 | plan | ab 22,45 € |
|
10207549 (22700.0176) |
Stahl | 100 | M20 | 30 | plan | ab 22,80 € |
|
10207562 (22700.0262) |
Stahl | 40 | M16 | 24 | geriffelt | ab 23,95 € |
|
10207563 (22700.0264) |
Stahl | 60 | M16 | 24 | geriffelt | ab 24,15 € |
|
10207564 (22700.0266) |
Stahl | 80 | M16 | 24 | geriffelt | ab 24,90 € |
|
10207565 (22700.0272) |
Stahl | 50 | M20 | 30 | geriffelt | ab 29,85 € |
|
10207550 (22700.0182) |
Stahl | 60 | M24 | 36 | plan | ab 30,30 € |
|
10207566 (22700.0274) |
Stahl | 80 | M20 | 30 | geriffelt | ab 30,75 € |
|
10207567 (22700.0276) |
Stahl | 100 | M20 | 30 | geriffelt | ab 31,75 € |
|
10207551 (22700.0184) |
Stahl | 90 | M24 | 36 | plan | ab 32,10 € |
|
10207552 (22700.0186) |
Stahl | 120 | M24 | 36 | plan | ab 33,25 € |
|
10207568 (22700.0282) |
Stahl | 60 | M24 | 36 | geriffelt | ab 38,25 € |
|
10207569 (22700.0284) |
Stahl | 90 | M24 | 36 | geriffelt | ab 41,85 € |
|
10207570 (22700.0286) |
Stahl | 120 | M24 | 36 | geriffelt | ab 43,50 € |
