Produktnummer:
10205804
Herstellernummer:
22720.0641
Hersteller:
Halder

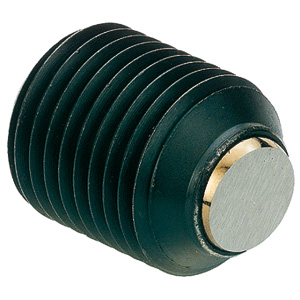

Halder 22720.0641 Kugeldruckschraube ohne Kopf kurze Ausführung M 14 x 16, abgeflachte Kugel Auflagefläche plan, für Zylinderschäfte DIN 1835 E
d1:
M14
l2 (mm):
16
| Anzahl | Preis* |
|---|---|
| Bis 46 |
9,00 €
|
| Bis 65 |
8,10 €
|
| Bis 83 |
7,20 €
|
| Ab 84 |
6,63 €
|
Produktnummer:
10205804
EH 22720 Kugeldruckschrauben ohne Kopf, kurze Ausführung
Beschreibung

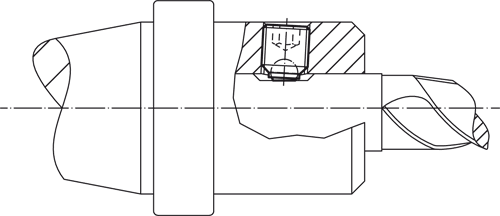

Werkstoff: Schraube: Vergütungsstahl, 1200 + -100 N/mm2 Kugel : Kugel lagerstahl, gehärtet Hinweis: Kugeldruckschrauben, kurze Ausführung sind besonders für Zylinderschäfte DIN 1835 E in Verbindung mit beispielsweise Whistle Notch oder Weldon Werkzeugaufnahmen geeignet. Flächige Kraftübertragung durch bewegliche Kugel .
Eigenschaften

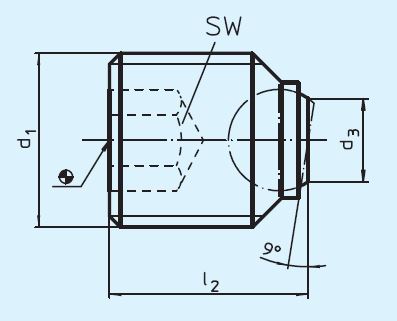

| Belastbarkeit bei statischer Belastung kN max.: | 30 |
|---|---|
| Gewicht (g): | 13 |
| Kugel: | 8,5 |
| SW: | 6 |
| d1: | M14 |
| d3: | 7,2 |
| l2 (mm): | 16 |
Dokumente
1
| Variante | l2 (mm) | d1 | Preis |
|---|---|---|---|
|
10205804 (22720.0641) |
16 | M14 | ab 9,00 € |
|
10205805 (22720.0660) |
16 | M16 | ab 9,40 € |
|
10205806 (22720.0682) |
20 | M18 x 2 | ab 11,85 € |
|
10205807 (22720.0692) |
20 | M20 x 2 | ab 14,65 € |
|
10205808 (22720.0693) |
25 | M20 x 2 | ab 15,05 € |
|
10205809 (22720.0730) |
25 | M24 x 2 | ab 19,45 € |
