Produktnummer:
10205809
Herstellernummer:
22720.0730
Hersteller:
Halder

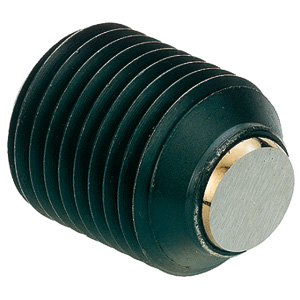

Halder 22720.0730 Kugeldruckschraube ohne Kopf kurze Ausführung M 24 x 2 x 25, abgeflachte Kugel Auflagefläche plan, für Zylinderschäfte DIN 1835 E
d1:
M24 x 2
l2 (mm):
25
| Anzahl | Preis* |
|---|---|
| Bis 22 |
18,90 €
|
| Bis 31 |
17,01 €
|
| Bis 39 |
15,12 €
|
| Ab 40 |
13,93 €
|
Produktnummer:
10205809
EH 22720 Kugeldruckschrauben ohne Kopf, kurze Ausführung
Beschreibung
Werkstoff: Schraube: Vergütungsstahl, 1200 + -100 N/mm2 Kugel : Kugel lagerstahl, gehärtet Hinweis: Kugeldruckschrauben, kurze Ausführung sind besonders für Zylinderschäfte DIN 1835 E in Verbindung mit beispielsweise Whistle Notch oder Weldon Werkzeugaufnahmen geeignet. Flächige Kraftübertragung durch bewegliche Kugel .

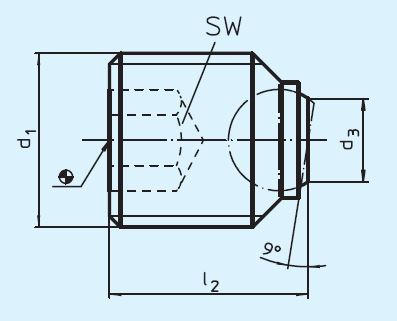

Eigenschaften
| Belastbarkeit bei statischer Belastung kN max.: | 90 |
|---|---|
| Gewicht (g): | 59 |
| Kugel: | 15 |
| SW: | 12 |
| d1: | M24 x 2 |
| d3: | 13,5 |
| l2 (mm): | 25 |
Dokumente
1
| Variante | l2 (mm) | d1 | Preis |
|---|---|---|---|
|
10205804 (22720.0641) |
16 | M14 | ab 8,75 € |
|
10205805 (22720.0660) |
16 | M16 | ab 9,15 € |
|
10205806 (22720.0682) |
20 | M18 x 2 | ab 11,50 € |
|
10205807 (22720.0692) |
20 | M20 x 2 | ab 14,25 € |
|
10205808 (22720.0693) |
25 | M20 x 2 | ab 14,65 € |
|
10205809 (22720.0730) |
25 | M24 x 2 | ab 18,90 € |
