Produktnummer:
10211865
Herstellernummer:
23210.0572
Hersteller:
Halder

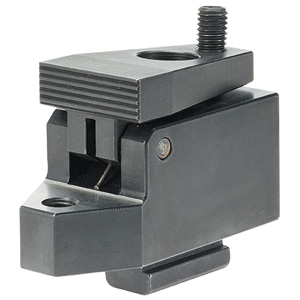

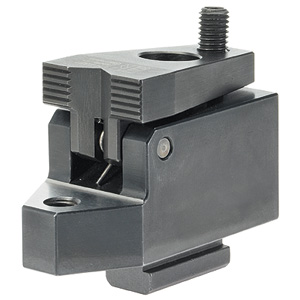

Halder 23210.0572 Niederzugspanner ohne Hebel mit Auflage, 18 x M 16 mit Prismen-Spannbacke
Ausführung:
mit Prismen-Spannbacke
Nutenmaß:
18
d1:
M16
| Anzahl | Preis* |
|---|---|
| Bis 1 |
332,50 €
|
| Bis 2 |
299,25 €
|
| Ab 3 |
245,00 €
|
Produktnummer:
10211865
EH 23210 Niederzugspanner ohne Hebel mit Auflage
Beschreibung

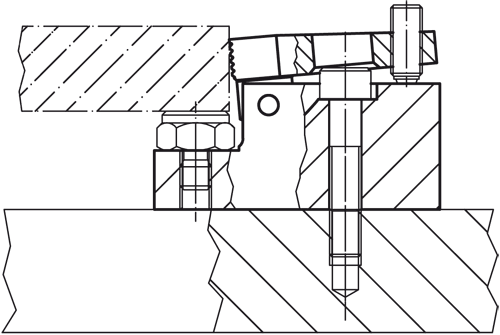

Werkstoff: Stahl, einsatzgehärtet brüniert, geschliffen Hinweis: Durch Anziehen der Kugeldruckschraube wird das Werkstück gleichzeitig an Festanschläge und auf Auflagen niedergezogen. Das günstige Hebelverhältnis ermöglicht hohe horizontale Spannkräfte. mit Muttern für T-Nuten EH 23010. / EH 23020. (DIN 508) auch in anderen Nutenmaßen einsetzbar. Die integrierte Auflage ist mit einem Aufnahmegewinde u.a. für Bolzen EH 22690., Pendelauflagen EH 22730. / EH 22740. versehen.
Eigenschaften

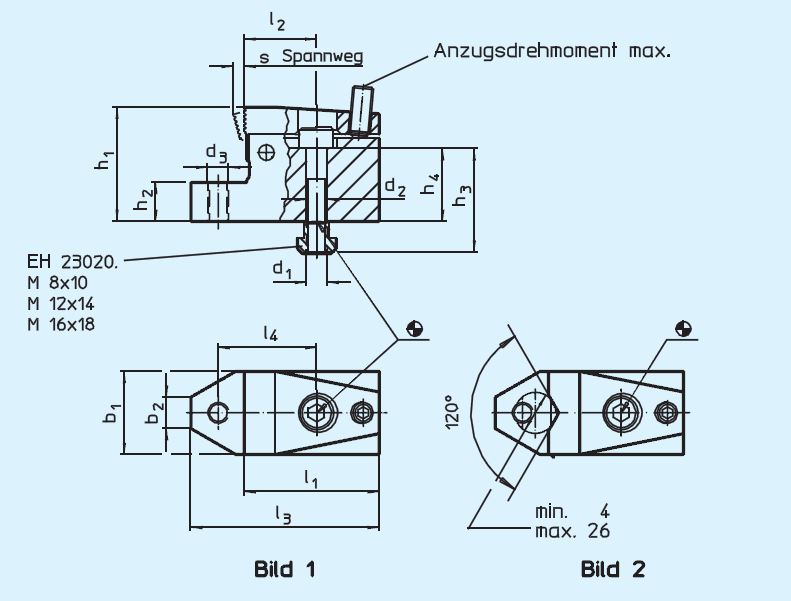

| Anzugsdrehmoment max. Nm: | 20 |
|---|---|
| Ausführung: | mit Prismen-Spannbacke |
| Gewicht (g): | 3100 |
| Nutenmaß: | 18 |
| Spannkraft horizontal kN max.: | 21,5 |
| b1: | 68 |
| b2: | 18,8 |
| d1: | M16 |
| d2: | 17 |
| d3: | M16 |
| h1: | 72 |
| h2 ±0,01: | 20 |
| h3 ~: | 60 |
| h4 ~: | 38 |
| l1: | 86 |
| l2 (mm): | 41 |
| l3: | 126 |
| l4: | 63 |
| s: | 7 |
Dokumente
1
| Variante | d1 | Nutenmaß | Ausführung | Preis |
|---|---|---|---|---|
|
10211860 (23210.0551) |
M8 | 10 | mit ebener Spannbacke | ab 204,00 € |
|
10211861 (23210.0552) |
M8 | 10 | mit Prismen-Spannbacke | ab 207,10 € |
|
10211862 (23210.0561) |
M12 | 14 | mit ebener Spannbacke | ab 254,30 € |
|
10211863 (23210.0562) |
M12 | 14 | mit Prismen-Spannbacke | ab 258,40 € |
|
10211864 (23210.0571) |
M16 | 18 | mit ebener Spannbacke | ab 322,10 € |
|
10211865 (23210.0572) |
M16 | 18 | mit Prismen-Spannbacke | ab 332,50 € |
