Produktnummer:
10206911
Herstellernummer:
23220.0085
Hersteller:
Halder

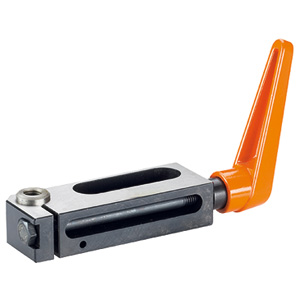

Halder 23220.0085 Ausgleichspanner 8.5, x 75
b3:
8,5
l1:
75
| Anzahl | Preis* |
|---|---|
| Bis 1 |
210,00 €
|
| Bis 2 |
189,00 €
|
| Bis 3 |
168,00 €
|
| Ab 4 |
154,74 €
|
Produktnummer:
10206911
EH 23220 Ausgleichspanner
Beschreibung

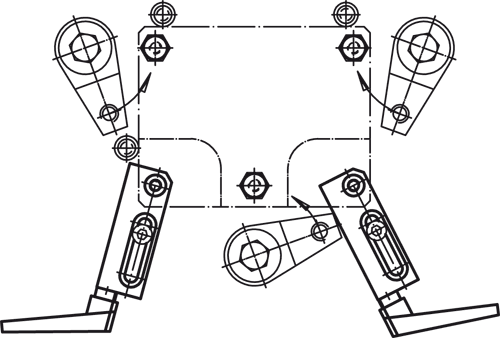

Werkstoff: Spanner: Stahl, einsatzgehärtet brüniert, geschliffen Griff: Zink-Druckguss Hinweis: Der Ausgleichspanner dient zum Abstützen von überbestimmten Spannstellen an Bauteilen. Die Vorteile des Ausgleichspanners sind: -Abstützen von labilen Bauteilen ohne Verformung. -Vibrationshemmung während der Bearbeitung. -Kompakte, niedrige Bauweise. -Abstützen von Rippen, Sicken und Laschen zur Versteifung von gespannten Bauteilen. -Deformationsfreies Abstützen von Rohteilen. -Bedienungsfreundliche Handhabung. Durch verstellbaren Klemmhebel auch Spannen außerhalb des Werkstückes möglich. Spannvorgang: 1. Durch Lösen des Klemmhebels legt sich der Stützbolzen mit leichter Federkraft an das Werkstück an. 2. Durch Spannen des Klemmhebels wird der Stützbolzen ohne Wegveränderung verblockt. 3. Nach Entnahme des Werkstücks wird der Klemmhebel gelöst; Stützbolzen in Ausgangslage drücken und über den Hebel klemmen. Durch Einschrauben von Gewindestiften bzw. Auflagen in das Innengewinde des Stützbolzens kann die Stützhöhe angepasst werden.

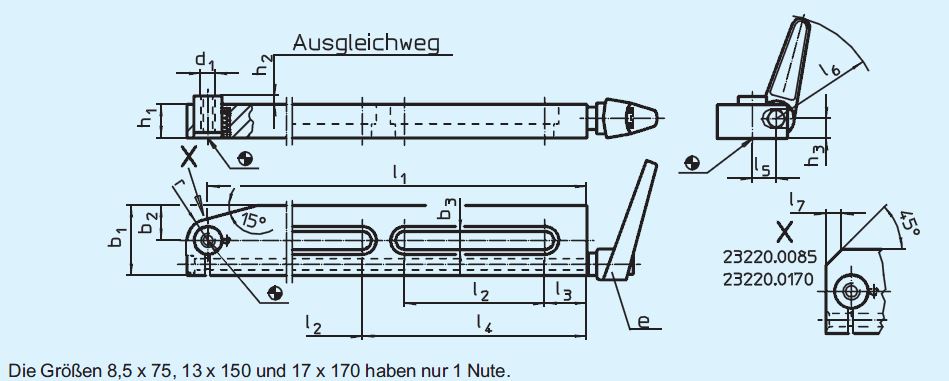

Eigenschaften
| Belastbarkeit kN max.: | 0,5 |
|---|---|
| Gewicht (g): | 342 |
| Stützbolzen Ø: | 13 |
| b1: | 30 |
| b2: | 10 |
| b3: | 8,5 |
| d1: | M8 |
| e EH 24400.: | 18 x M6 |
| h1: | 19,5 |
| h2: | 3 |
| h3: | 11,5 |
| l1: | 75 |
| l2 (mm): | 35 |
| l3: | 13 |
| l4: | - |
| l5 (mm): | 13 |
| l6 (mm): | 62 |
| l7: | 5 |
| r: | - |
Dokumente
1
| Variante | l1 | b3 | Preis |
|---|---|---|---|
|
10206911 (23220.0085) |
75 | 8,5 | ab 210,00 € |
|
10206912 (23220.0150) |
150 | 13 | ab 289,40 € |
|
10206913 (23220.0170) |
170 | 17 | ab 387,90 € |
|
10206914 (23220.0300) |
300 | 13 | ab 416,20 € |
