Produktnummer:
10206916
Herstellernummer:
23230.0050
Hersteller:
Halder

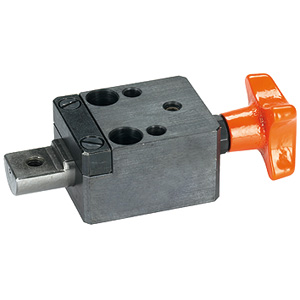

Halder 23230.0050 Richtspanner 50 mit Kreuzgriff
Ausführung:
mit Kreuzgriff
b1:
50
| Anzahl | Preis* |
|---|---|
| Bis 1 |
507,10 €
|
| Ab 2 |
405,68 €
|
Produktnummer:
10206916
EH 23230 Richtspanner
Beschreibung

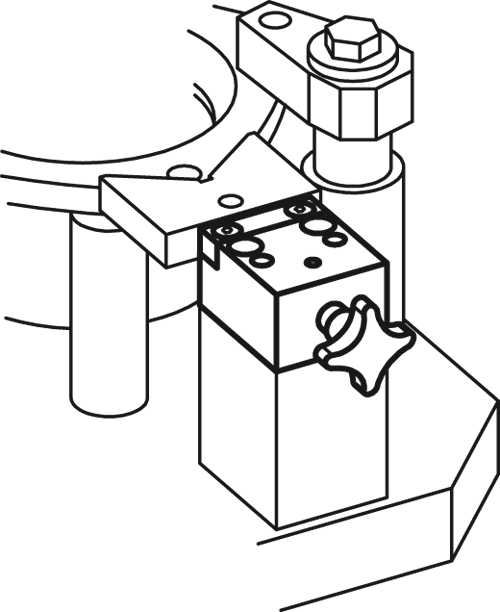

Werkstoff: Spanner: Stahl, einsatzgehärtet brüniert, geschliffen Griff: Grauguss GG DIN 6335, orange kunststoffbeschichtet, DIN 319 - Duroplast PF 31, schwarz Hinweis: Zum gleichzeitigen Positionieren und Spannen von Werkstücken. Der Spanner ist ein beidseitig montierbares Präzisionselement. Das werkstückangepasste Spann- und Aufnahmeteil wird am zylindrischen Träger angeschraubt. Spann- und Aufnahmeteile fertigt der Anwender nach den jeweiligen Anforderungen.

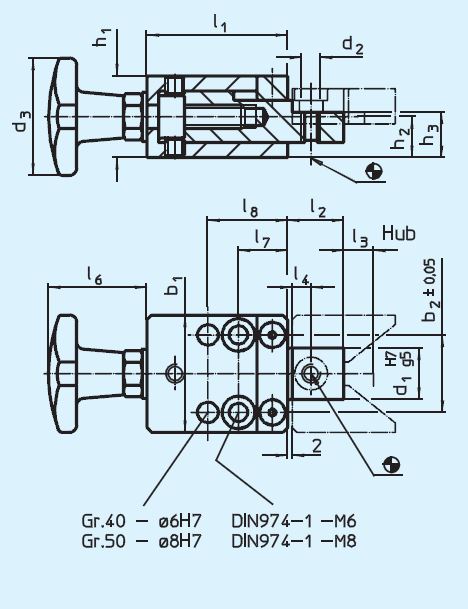

Eigenschaften
| Ausführung: | mit Kreuzgriff |
|---|---|
| Gewicht (g): | 862 |
| b1: | 50 |
| b2: | 33 |
| d1: | 22 |
| d2: | M8 |
| d3: | 50 |
| h1: | 34,8 |
| h2: | 17,4 |
| h3: | 19,4 |
| l1: | 60 |
| l2 (mm): | 24 |
| l3: | 10 |
| l4: | 10 |
| l5 (mm): | - |
| l6 (mm): | 42 |
| l7: | 21 |
| l8: | 34 |
Dokumente
1
| Variante | b1 | Ausführung | Preis |
|---|---|---|---|
|
10206915 (23230.0040) |
40 | mit Kreuzgriff | ab 410,00 € |
|
10206917 (23230.0440) |
40 | mit Spiralexzenter | ab 428,10 € |
|
10206916 (23230.0050) |
50 | mit Kreuzgriff | ab 507,10 € |
|

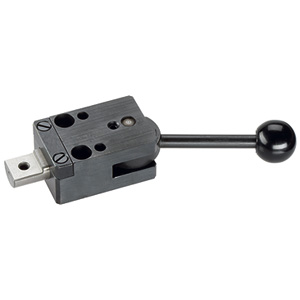

10206918 (23230.0450) |
50 | mit Spiralexzenter | ab 517,50 € |
