Produktnummer:
10212114
Herstellernummer:
23230.0514
Hersteller:
Halder

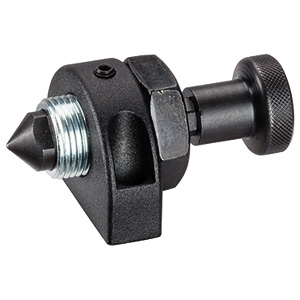

Halder 23230.0514 Andrückelement M 20 x 1.5, mit Innengewinde
Ausführung:
mit Innengewinde
d1:
M20x1,5
| Anzahl | Preis* |
|---|---|
| Bis 11 |
35,60 €
|
| Bis 16 |
32,04 €
|
| Bis 21 |
28,48 €
|
| Ab 22 |
26,23 €
|
Produktnummer:
10212114
EH 23230 Andrückelemente mit Bolzen, verdrehgesichert
Beschreibung

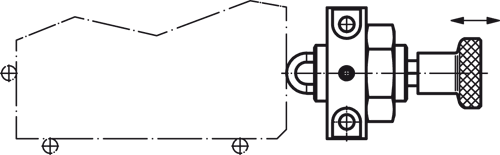

Werkstoff: Hülse: Stahl, galvanisch verzinkt Bolzen: Stahl, einsatzgehärtet brüniert Haltestück: Zink-Druckguss, kunststoffbeschichtet schwarz Knopf: Stahl, brüniert Kontermutter: Stahl, brüniert Hinweis: Das gefederte Andrückelement dient zum einfachen und sicheren Positionieren von Werkstücken oder Bauteilen an Anschlägen und Auflagepunkten vor dem Spannvorgang, z.B. im Vorrichtungsbau. Bei der Ausführung mit Innengewinde kann ein individuell an das Werkstück angepasstes Element eingesetzt werden. Temperatureinsatzbereich bis max. 100 °C.
Eigenschaften

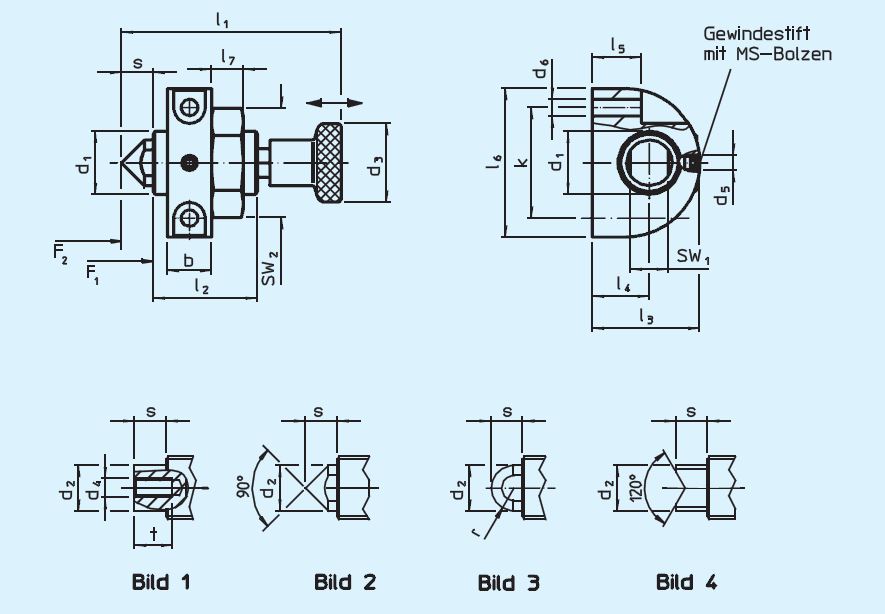

| Ausführung: | mit Innengewinde |
|---|---|
| Gewicht (g): | 211 |
| SW1: | 12 |
| SW2: | 30 |
| b: | 14 |
| d1: | M20x1,5 |
| d2: | 14,5 |
| d3: | 25 |
| d4: | M6 |
| d5: | M5 |
| d6: | 5,3 |
| k: | 35 |
| l1: | 69,5 |
| l2 (mm): | 33 |
| l3: | 34 |
| l4: | 18 |
| l5 -0,2: | 15,5 |
| l6 (mm): | 47 |
| l7: | 10 |
| r: | - |
| s: | 10 |
| t min.: | 12 |
Dokumente
1
| Variante | Ausführung | d1 | Preis |
|---|---|---|---|
|
10212115 (23230.0530) |
mit Kegelspitze | M12x1,5 | ab 24,60 € |
|
10212118 (23230.0550) |
mit Bolzen abgerundet | M12x1,5 | ab 25,35 € |
|
10212112 (23230.0510) |
mit Innengewinde | M12x1,5 | ab 26,75 € |
|
10212121 (23230.0570) |
mit Prisma | M12x1,5 | ab 27,40 € |
|
10212116 (23230.0532) |
mit Kegelspitze | M16x1,5 | ab 28,45 € |
|
10212119 (23230.0552) |
mit Bolzen abgerundet | M16x1,5 | ab 29,10 € |
|
10212113 (23230.0512) |
mit Innengewinde | M16x1,5 | ab 30,00 € |
|
10212122 (23230.0572) |
mit Prisma | M16x1,5 | ab 31,75 € |
|
10212120 (23230.0554) |
mit Bolzen abgerundet | M20x1,5 | ab 34,00 € |
|
10212117 (23230.0534) |
mit Kegelspitze | M20x1,5 | ab 34,20 € |
|
10212114 (23230.0514) |
mit Innengewinde | M20x1,5 | ab 35,60 € |
|
10212123 (23230.0574) |
mit Prisma | M20x1,5 | ab 37,00 € |
