Produktnummer:
10212117
Herstellernummer:
23230.0534
Hersteller:
Halder
Halder 23230.0534 Andrückelement M 20 x 1.5, mit Kegelspitze
Ausführung:
mit Kegelspitze
d1:
M20x1,5
| Anzahl | Preis* |
|---|---|
| Bis 12 |
34,20 €
|
| Bis 17 |
30,78 €
|
| Bis 22 |
27,36 €
|
| Ab 23 |
25,20 €
|
Produktnummer:
10212117
EH 23230 Andrückelemente mit Bolzen, verdrehgesichert
Beschreibung

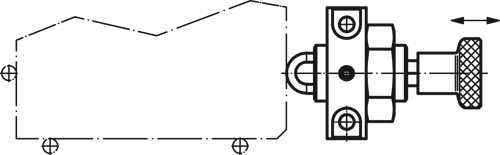

Werkstoff: Hülse: Stahl, galvanisch verzinkt Bolzen: Stahl, einsatzgehärtet brüniert Haltestück: Zink-Druckguss, kunststoffbeschichtet schwarz Knopf: Stahl, brüniert Kontermutter: Stahl, brüniert Hinweis: Das gefederte Andrückelement dient zum einfachen und sicheren Positionieren von Werkstücken oder Bauteilen an Anschlägen und Auflagepunkten vor dem Spannvorgang, z.B. im Vorrichtungsbau. Bei der Ausführung mit Innengewinde kann ein individuell an das Werkstück angepasstes Element eingesetzt werden. Temperatureinsatzbereich bis max. 100 °C.

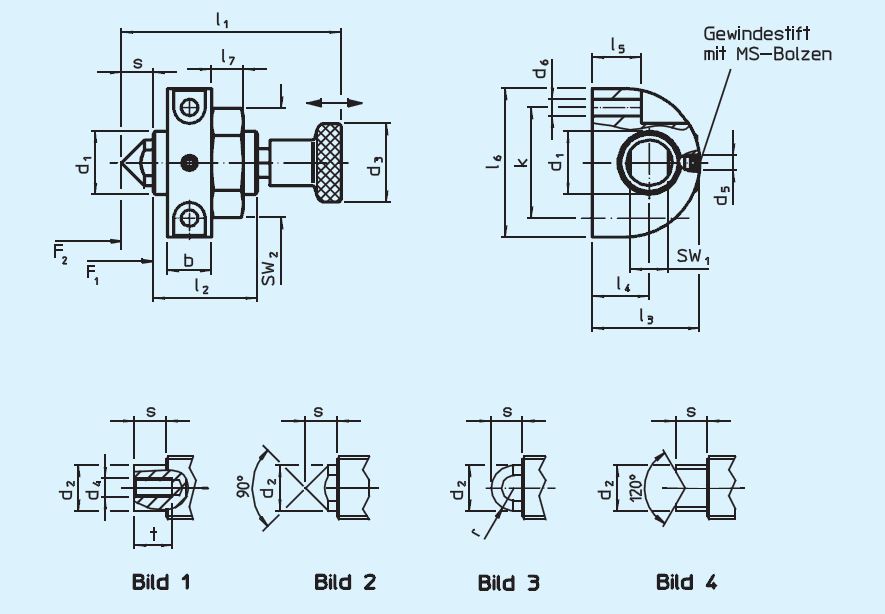

Eigenschaften
| Ausführung: | mit Kegelspitze |
|---|---|
| Gewicht (g): | 209 |
| SW1: | 12 |
| SW2: | 30 |
| b: | 14 |
| d1: | M20x1,5 |
| d2: | 14,5 |
| d3: | 25 |
| d4: | - |
| d5: | M5 |
| d6: | 5,3 |
| k: | 35 |
| l1: | 69,5 |
| l2 (mm): | 33 |
| l3: | 34 |
| l4: | 18 |
| l5 -0,2: | 15,5 |
| l6 (mm): | 47 |
| l7: | 10 |
| r: | - |
| s: | 10 |
| t min.: | - |
Dokumente
1
| Variante | Ausführung | d1 | Preis |
|---|---|---|---|
|
10212115 (23230.0530) |
mit Kegelspitze | M12x1,5 | ab 24,60 € |
|
10212118 (23230.0550) |
mit Bolzen abgerundet | M12x1,5 | ab 25,35 € |
|
10212112 (23230.0510) |
mit Innengewinde | M12x1,5 | ab 26,75 € |
|
10212121 (23230.0570) |
mit Prisma | M12x1,5 | ab 27,40 € |
|
10212116 (23230.0532) |
mit Kegelspitze | M16x1,5 | ab 28,45 € |
|
10212119 (23230.0552) |
mit Bolzen abgerundet | M16x1,5 | ab 29,10 € |
|
10212113 (23230.0512) |
mit Innengewinde | M16x1,5 | ab 30,00 € |
|
10212122 (23230.0572) |
mit Prisma | M16x1,5 | ab 31,75 € |
|
10212120 (23230.0554) |
mit Bolzen abgerundet | M20x1,5 | ab 34,00 € |
|
10212117 (23230.0534) |
mit Kegelspitze | M20x1,5 | ab 34,20 € |
|
10212114 (23230.0514) |
mit Innengewinde | M20x1,5 | ab 35,60 € |
|
10212123 (23230.0574) |
mit Prisma | M20x1,5 | ab 37,00 € |
