Produktnummer:
10212118
Herstellernummer:
23230.0550
Hersteller:
Halder

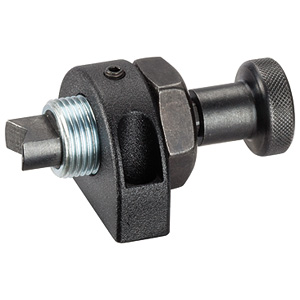

Halder 23230.0550 Andrückelement M 12 x 1.5, mit Bolzen abgerundet
Ausführung:
mit Bolzen abgerundet
d1:
M12x1,5
| Anzahl | Preis* |
|---|---|
| Bis 16 |
25,35 €
|
| Bis 23 |
22,82 €
|
| Bis 29 |
20,28 €
|
| Ab 30 |
18,68 €
|
Produktnummer:
10212118
EH 23230 Andrückelemente mit Bolzen, verdrehgesichert
Beschreibung
Werkstoff: Hülse: Stahl, galvanisch verzinkt Bolzen: Stahl, einsatzgehärtet brüniert Haltestück: Zink-Druckguss, kunststoffbeschichtet schwarz Knopf: Stahl, brüniert Kontermutter: Stahl, brüniert Hinweis: Das gefederte Andrückelement dient zum einfachen und sicheren Positionieren von Werkstücken oder Bauteilen an Anschlägen und Auflagepunkten vor dem Spannvorgang, z.B. im Vorrichtungsbau. Bei der Ausführung mit Innengewinde kann ein individuell an das Werkstück angepasstes Element eingesetzt werden. Temperatureinsatzbereich bis max. 100 °C.
Eigenschaften
| Ausführung: | mit Bolzen abgerundet |
|---|---|
| Gewicht (g): | 85 |
| SW1: | 8 |
| SW2: | 19 |
| b: | 12 |
| d1: | M12x1,5 |
| d2: | 9,0 |
| d3: | 21 |
| d4: | - |
| d5: | M4 |
| d6: | 4,3 |
| k: | 25 |
| l1: | 46,0 |
| l2 (mm): | 19,0 |
| l3: | 26 |
| l4: | 14 |
| l5 -0,2: | 11,5 |
| l6 (mm): | 35 |
| l7: | 6 |
| r: | 4,5 |
| s: | 6 |
| t min.: | - |
Dokumente
1
| Variante | Ausführung | d1 | Preis |
|---|---|---|---|
|
10212115 (23230.0530) |
mit Kegelspitze | M12x1,5 | ab 24,60 € |
|
10212118 (23230.0550) |
mit Bolzen abgerundet | M12x1,5 | ab 25,35 € |
|
10212112 (23230.0510) |
mit Innengewinde | M12x1,5 | ab 26,75 € |
|
10212121 (23230.0570) |
mit Prisma | M12x1,5 | ab 27,40 € |
|
10212116 (23230.0532) |
mit Kegelspitze | M16x1,5 | ab 28,45 € |
|
10212119 (23230.0552) |
mit Bolzen abgerundet | M16x1,5 | ab 29,10 € |
|
10212113 (23230.0512) |
mit Innengewinde | M16x1,5 | ab 30,00 € |
|
10212122 (23230.0572) |
mit Prisma | M16x1,5 | ab 31,75 € |
|
10212120 (23230.0554) |
mit Bolzen abgerundet | M20x1,5 | ab 34,00 € |
|
10212117 (23230.0534) |
mit Kegelspitze | M20x1,5 | ab 34,20 € |
|
10212114 (23230.0514) |
mit Innengewinde | M20x1,5 | ab 35,60 € |
|
10212123 (23230.0574) |
mit Prisma | M20x1,5 | ab 37,00 € |
