Produktnummer:
10206923
Herstellernummer:
23250.0016
Hersteller:
Halder

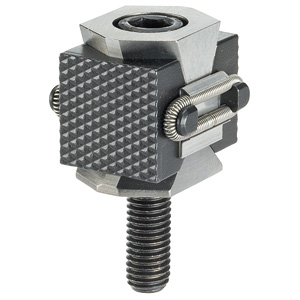

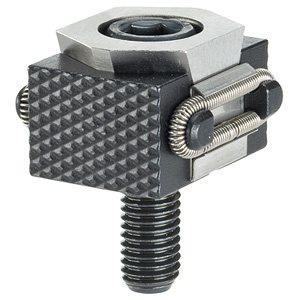

Halder 23250.0016 Keil-Spannsegment M 16, Einfachkeil Spannbacke geriffelt
Ausführung:
Einfachkeil Spannbacke geriffelt
d1:
M16
| Anzahl | Preis* |
|---|---|
| Bis 2 |
205,50 €
|
| Bis 3 |
184,95 €
|
| Ab 4 |
151,42 €
|
Produktnummer:
10206923
EH 23250 Keil-Spannsegmente
Beschreibung

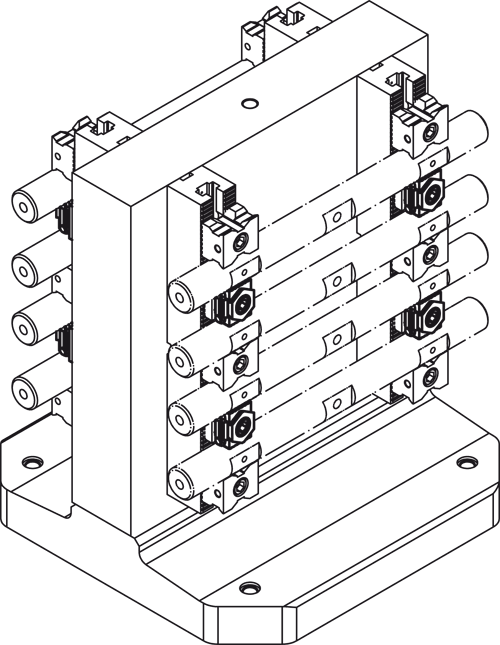

Werkstoff: Grundkörper: Werkzeugstahl, gehärtet, blank Spannbacken: Werkzeugstahl, gehärtet, brüniert und geschliffen Feder: Federstahldraht Schraube: Vergütungs, Stahl vergütet, Güte 12.9 Hinweis: Durch Eindrehen der Spannschraube bewegen sich die beiden Spannbacken nach außen und drücken die Werkstücke gegen einen festen Anschlag. Bei der Ausführung mit Doppelkeil wird zusätzlich eine vertikale Spannkraft erreicht. Verschiebeweg der Keil-Spannsegmente bei M 5 = + -0,5 M 8 = + -0,5 M 12 = + -1 und M 16 = + -1.5,. Montage in Gewindebohrung oder mit Mutter für T-Nuten für horizontale oder vertikale Mehrfachspannungen möglich. Muttern für T-Nuten (EH 23010.) sind getrennt zu bestellen. Die Keil-Spannsegmente können mit dem Mehrfachspannsystem EH 1582. - EH 1584. aus dem Halder-Vorrichtungssystem eingesetzt werden.

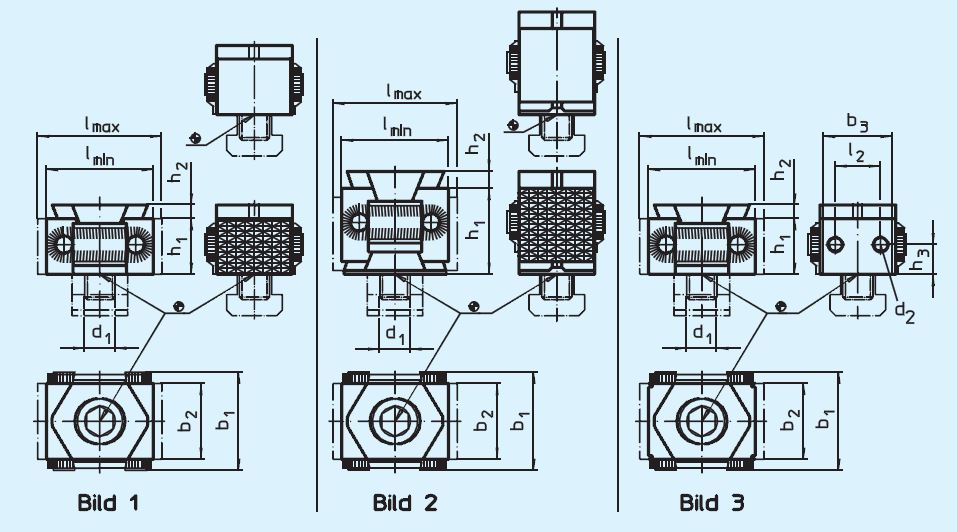

Eigenschaften
| Anzugsdrehmoment max. Nm: | 210 |
|---|---|
| Ausführung: | Einfachkeil Spannbacke geriffelt |
| Gewicht (g): | 587 |
| Spannkraft kN: | 50 |
| b1: | 56 |
| b2: | 42 |
| b3: | - |
| d1: | M16 |
| d2: | - |
| h1: | 29 |
| h2: | 5,0 |
| h3: | - |
| l2 (mm): | - |
| l max.: | 65 |
| l min.: | 57 |
Dokumente
2
| Variante | d1 | Ausführung | Preis |
|---|---|---|---|
|
10206927 (23250.0065) |
M5 | Einfachkeil Spannbacke plan | ab 39,45 € |
|
10206924 (23250.0048) |
M8 | Einfachkeil Spannbacke plan | ab 95,00 € |
|
10206921 (23250.0008) |
M8 | Einfachkeil Spannbacke geriffelt | ab 96,80 € |
|
10206925 (23250.0052) |
M12 | Einfachkeil Spannbacke plan | ab 138,60 € |
|
10206922 (23250.0012) |
M12 | Einfachkeil Spannbacke geriffelt | ab 141,50 € |
|
10206932 (23250.0158) |
M8 | Einfachkeil Spannbacke mit Anschraubgewinde | ab 147,60 € |
|
10206928 (23250.0112) |
M12 | Doppelkeil Spannbacke geriffelt | ab 187,90 € |
|
10206930 (23250.0142) |
M12 | Doppelkeil Spannbacke plan | ab 187,90 € |
|
10206923 (23250.0016) |
M16 | Einfachkeil Spannbacke geriffelt | ab 205,50 € |
|
10206926 (23250.0056) |
M16 | Einfachkeil Spannbacke plan | ab 205,50 € |
|
10206933 (23250.0162) |
M12 | Einfachkeil Spannbacke mit Anschraubgewinde | ab 217,00 € |
|
10206929 (23250.0116) |
M16 | Doppelkeil Spannbacke geriffelt | ab 265,10 € |
|
10206931 (23250.0146) |
M16 | Doppelkeil Spannbacke plan | ab 265,10 € |
|
10206934 (23250.0166) |
M16 | Einfachkeil Spannbacke mit Anschraubgewinde | ab 280,30 € |
