Produktnummer:
10210255
Herstellernummer:
23310.0060
Hersteller:
Halder

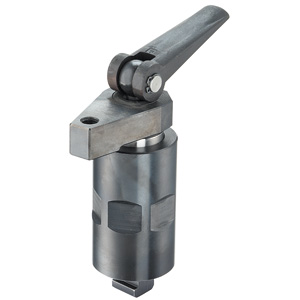

Halder 23310.0060 Aufsitzspanner, Größe 60 Ø 60 x 135 mit Exzenterhebel
Ausführung:
mit Exzenterhebel
d1 h9:
60
h1 max.:
135
Produktanfrage
EH 23310 Aufsitzspanner Größe 60
Beschreibung
Werkstoff: Einsatzstahl, einsatzgehärtet brüniert und geschliffen Hinweis: Die Spannhöhe kann mit Höhenzylindern EH 23310. sowie mit Scheiben EH 1107., EH 1108. und EH 1617. aus dem Halder-Vorrichtungssystem vergrößert und durch Spanneinsätze verringert werden. Die Spanner haben folgende Vorteile: -Schnelles Spannen von Hand über Spannschraube oder Exzenterspannhebel. -Leichter und rascher Werkstückwechsel durch Wegschwenken der Spannpratze. -Kompakte Ausführung deshalb geringer Platzbedarf beim Spannen. -Einfache Anpassung auch an große Spannhöhen mit den Höhenzylindern. Die Spanner lassen sich auf zwei Arten befestigen: 1.) in einer Mutter für T-Nuten (DIN 508), 2.) mit dem Gewindestift direkt in die Platte, z.B. einer Vorrichtung. Der Zylinder muss vollflächig aufliegen. Die Spannhöhe h1 darf nicht überschritten werden.

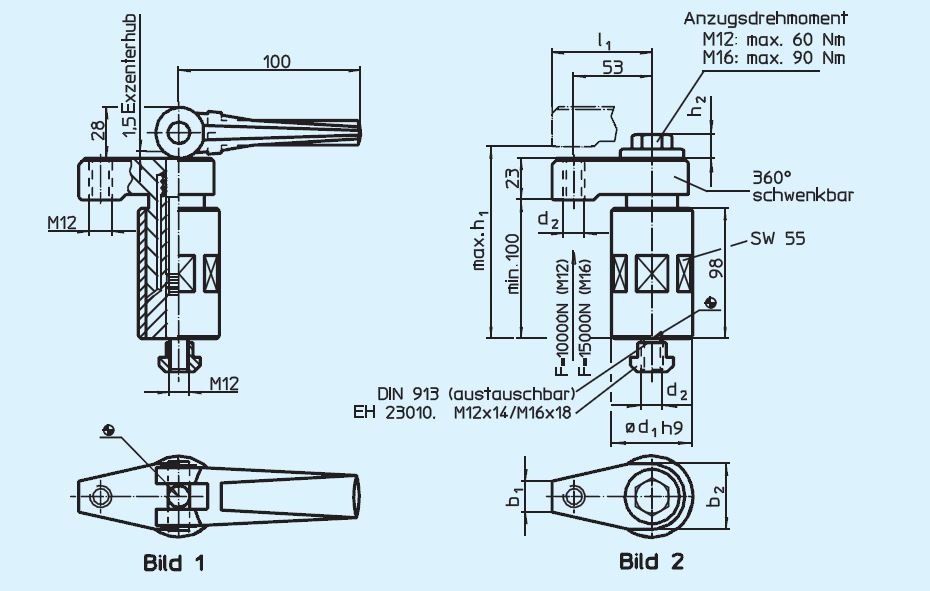

Eigenschaften
| Ausführung: | mit Exzenterhebel |
|---|---|
| Gewicht (g): | 3015 |
| b1: | 17 |
| b2: | 44 |
| d1 h9: | 60 |
| d2: | - |
| h1 max.: | 135 |
| h2: | - |
| l1: | 65 |
Dokumente
1
| Variante | h1 max. | d1 h9 | Ausführung | Preis |
|---|---|---|---|---|
|
10210255 (23310.0060) |
135 | 60 | mit Exzenterhebel | Auf Anfrage |
|
10210256 (23310.0061) |

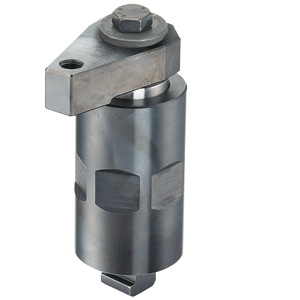

135 | 60 | mit Spannschraube | Auf Anfrage |
|
10210257 (23310.0063) |
135 | 60 | mit Spannschraube | Auf Anfrage |
