Produktnummer:
10210639
Herstellernummer:
23340.0112
Hersteller:
Halder

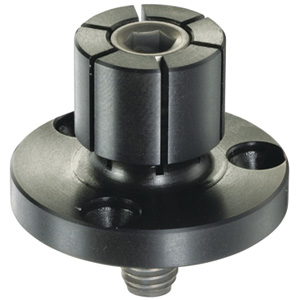

Halder 23340.0112 Zentrierspanndorn Ø 35,3 x Ø 25,4
d1:
35,3
d2 min.:
25,4
| Anzahl | Preis* |
|---|---|
| Bis 2 |
180,80 €
|
| Bis 3 |
162,72 €
|
| Bis 4 |
144,64 €
|
| Ab 5 |
133,22 €
|
Produktnummer:
10210639
EH 23340 Zentrierspanndorne
Beschreibung

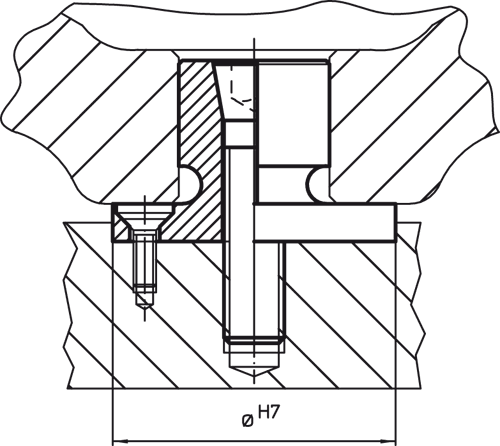

Werkstoff: Grundkörper: Stahl, brüniert Spannschraube: Einsatzstahl, einsatzgehärtet Hinweis: Zum Zentrieren und Spannen von Bauteilen mit Aufnahmebohrung. Der Zentrierspanndorn muss dem jeweiligen Aufnahmedurchmesser angepasst werden (z.B. durch Drehen/Fräsen). Dabei ist zu beachten, dass der Zentrierspanndorn vor der Bearbeitung ca. 0,1 mm über den Spanndurchmesser aufgeweitet wird. Für diese Bearbeitung wird eine Mutter mitgeliefert.

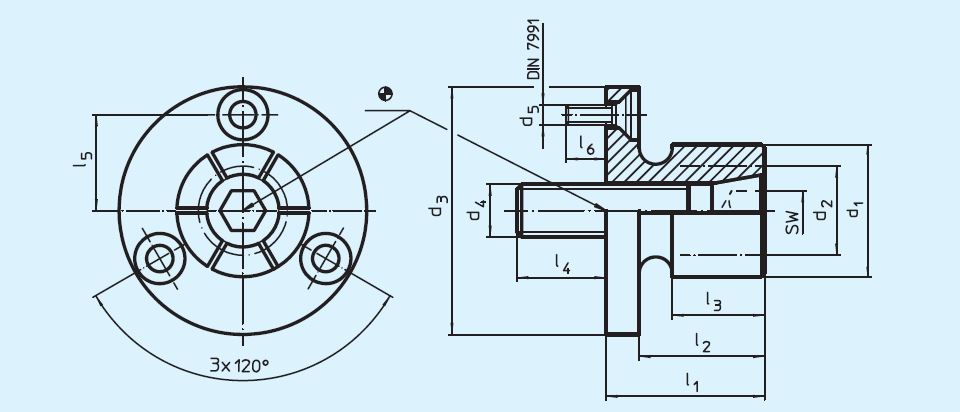

Eigenschaften
| Anzugsdrehmoment max. Nm: | 105 |
|---|---|
| Gewicht (g): | 322 |
| SW: | 10 |
| Spannkraft max. kN: | 15 |
| d1: | 35,3 |
| d2 min.: | 25,4 |
| d3 h9: | 56 |
| d4: | M12 |
| d5: | M4 |
| l1: | 31,8 |
| l2 (mm): | 25,4 |
| l3: | 20,6 |
| l4: | 21 |
| l5 (mm): | 22,75 |
| l6 ~: | 7 |
Dokumente
1
| Variante | d1 | d2 min. | Preis |
|---|---|---|---|
|
10210636 (23340.0106) |
14,2 | 12,2 | ab 106,00 € |
|
10210635 (23340.0104) |
12,4 | 8 | ab 106,20 € |
|
10210637 (23340.0108) |
20 | 13,5 | ab 114,50 € |
|
10210638 (23340.0111) |
27 | 18 | ab 146,00 € |
|
10210639 (23340.0112) |
35,3 | 25,4 | ab 180,80 € |
|
10210640 (23340.0116) |
51 | 30 | ab 240,20 € |
|
10210641 (23340.0118) |
77 | 30 | ab 407,00 € |
