Produktnummer:
10212616
Herstellernummer:
23340.0125
Hersteller:
Halder

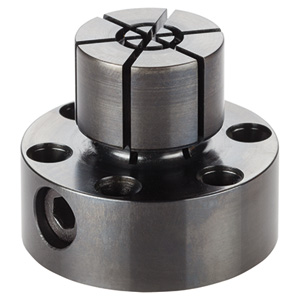

Halder 23340.0125 Zentrierspanndorn mit seitlicher Bedienung Ø 28,7 - Ø 17,8
Anzugsdrehmoment max. Nm:
66
Gewicht (g):
380
SW:
6
Spannkraft kN:
20
d1:
28,7
d2 min.:
17,8
d3 h8:
50
d4:
M4
d5:
39,4
h1:
41
h2:
22
h3:
17,5
| Anzahl | Preis* |
|---|---|
| Bis 1 |
269,30 €
|
| Bis 2 |
242,37 €
|
| Ab 3 |
215,44 €
|
Produktnummer:
10212616
EH 23340 Zentrierspanndorn
Beschreibung

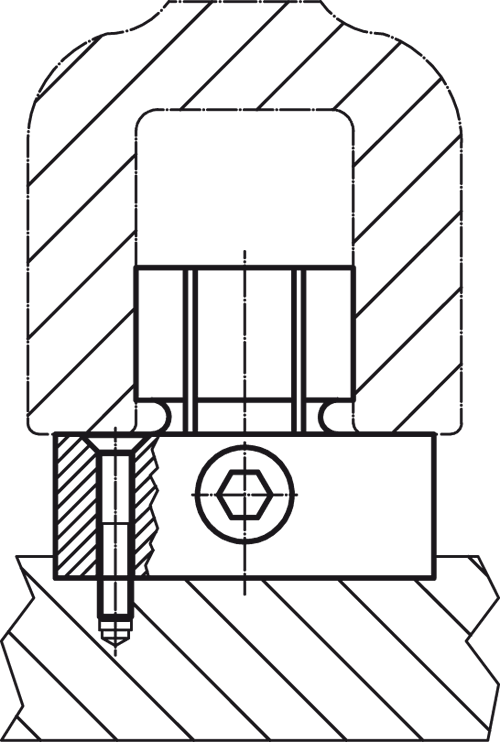

Werkstoff: Grundkörper: Stahl, brüniert Spannschraube: Vergütungsstahl Hinweis: Zum Zentrieren und Spannen von Bauteilen mit Aufnahmebohrung. Durch die seitliche Bedienung ist der Zentrierspanndorn besonders für Sacklochbohrungen geeignet. Der Zentrierspanndorn muss dem jeweiligen Aufnahmedurchmesser angepasst werden (z.B. durch Drehen/Fräsen). Dabei ist zu beachten, dass der Zentrierspanndorn vor der Bearbeitung ca. 0,1 mm über den Spanndurchmesser aufgeweitet wird. Für diese Bearbeitung wird ein Verriegelungsring mitgeliefert.
Eigenschaften
| Anzugsdrehmoment max. Nm: | 66 |
|---|---|
| Gewicht (g): | 380 |
| SW: | 6 |
| Spannkraft kN: | 20 |
| d1: | 28,7 |
| d2 min.: | 17,8 |
| d3 h8: | 50 |
| d4: | M4 |
| d5: | 39,4 |
| h1: | 41 |
| h2: | 22 |
| h3: | 17,5 |
| Variante | h3 | SW | Spannkraft kN | h1 | Gewicht (g) | d4 | h2 | d1 | d2 min. | d3 h8 | d5 | Anzugsdrehmoment max. Nm | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10212616 (23340.0125) |
17,5 | 6 | 20 | 41 | 380 | M4 | 22 | 28,7 | 17,8 | 50 | 39,4 | 66 | ab 269,30 € |
