Produktnummer: 10212023

Herstellernummer: 23340.0286

Hersteller: Halder

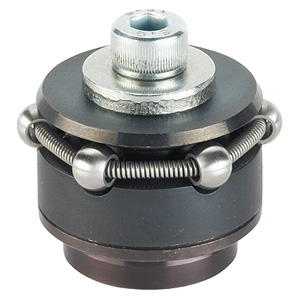

Halder 23340.0286 Zentrierspannelement mit Spannkugeln Ø 86.5 - Ø 102.5

d1 min.: 86,5 d2 max.: 102,5

Anzahl	Preis*
Bis 1	616,40 €
Ab 2	454,19 €

* Preis pro Verpackungseinheit (VPE), zzgl. MwSt. und Versand

d1 min.

d2 max.

Stück

VPE: 1 Stück

Produktnummer: 10212023

EH 23340 Zentrierspannelemente mit Spannkugeln

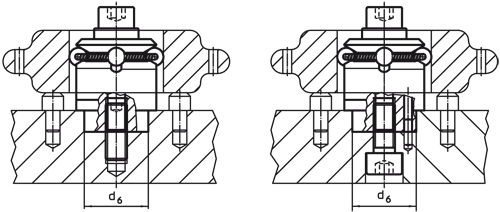

Werkstoff: Grundkörper: Werkzeugstahl, gehärtet, brüniert SpannKugeln: Stahl 1.4112, gehärtet und geschliffen Feder: rostfreier Stahl Hinweis: Zum punktförmigen Zentrieren und Spannen von Bauteilen mit Aufnahmebohrung, wenn leichte Kugel abdrücke akzeptiert werden können. Präzise Selbstzentrierung mit einer Genauigkeit von + -0,025 mm. Durch die SpannKugeln können Bauteile mit roher oder vorbearbeiteter Oberfläche kraftschlüssig zentriert und auf die Auflagepunkte niedergezogen werden. Das Zentrierspannelement zeichnet sich durch große Verstellwege und eine geringe Bauhöhe aus. Anschraubmöglichkeit von oben und unten. Montagehinweis für Montage von oben: Spannteller und Schraube abnehmen. Grundkörper mit Gewindestift über SW2 befestigen.

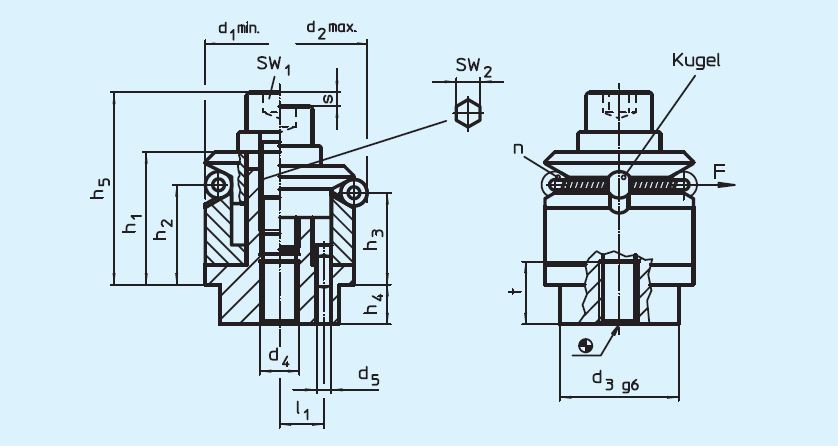

Anzahl Kugeln n:	6
Aufnahmebohrung d6 H7:	60
Gewicht (g):	1783
Hub s:	9,3
Kugel Ø:	16
SW1:	10
SW2:	12
Spannkraft F max. kN:	10
d1 min.:	86,5
d2 max.:	102,5
d3 g6:	60
d4:	M12
d5 +0,3:	5
h1:	45
h2:	28,3
h3:	23,6
h4:	10
h5:	61,6
l1 ±0,1:	17
t:	15

Datenblatt.pdf

Variante	d1 min.	d2 max.	Preis

10212014 (23340.0214)	14,5	18,5	ab 242,30 €
10212015 (23340.0218)	18,5	22,5	ab 267,80 €
10212016 (23340.0222)	22,5	26,5	ab 300,20 €
10212017 (23340.0226)	26,5	30,5	ab 330,90 €
10212018 (23340.0230)	30,5	38,5	ab 358,40 €
10212019 (23340.0238)	38,5	46,5	ab 393,90 €
10212020 (23340.0246)	46,5	54,5	ab 490,60 €
10212021 (23340.0254)	54,5	70,5	ab 527,10 €
10212022 (23340.0270)	70,5	86,5	ab 561,20 €
10212023 (23340.0286)	86,5	102,5	ab 616,40 €
