Produktnummer:
10211508
Herstellernummer:
23410.0210
Hersteller:
Halder

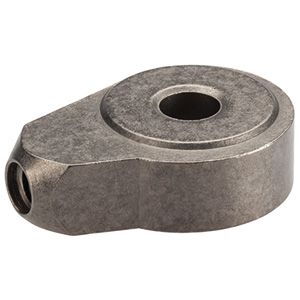

Halder 23410.0210 Exzenterspannmodul mit Wellenaufnahme, 24 x 8
d1:
24
d2 H9:
8
| Anzahl | Preis* |
|---|---|
| Bis 38 |
10,80 €
|
| Bis 54 |
9,72 €
|
| Bis 69 |
8,64 €
|
| Ab 70 |
7,96 €
|
Produktnummer:
10211508
EH 23410 Exzenterspannmodul mit Wellenaufnahme
Beschreibung

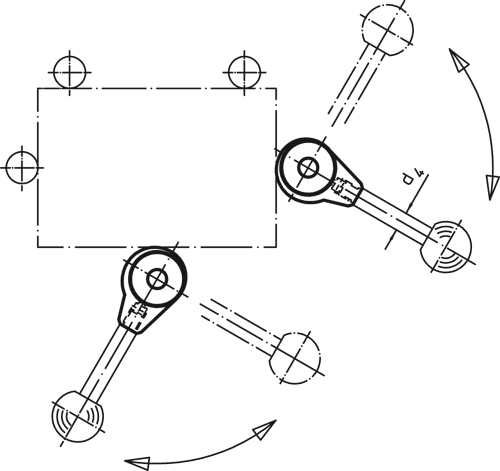

Werkstoff: Sinterstahl, einsatzgehärtet Hinweis: Die Spannwirkung ist in jeder Winkelstellung gleich groß und selbsthemmend. Dieses Exzenterspannmodul ist u.a. mit den Griffstangen EH 24350. einsetzbar.

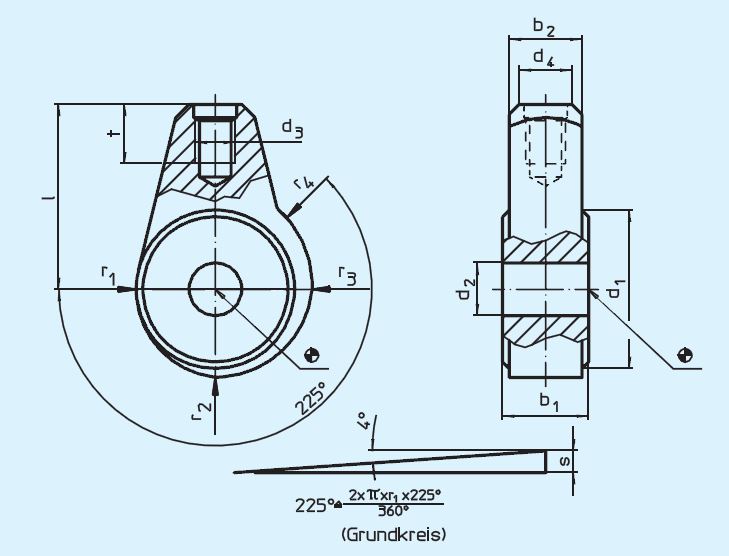

Eigenschaften
| Gewicht (g): | 50 |
|---|---|
| b1 -0,05 -0,15: | 13 |
| b2: | 11 |
| d1: | 24 |
| d2 H9: | 8 |
| d3: | M6 |
| d4 Griffstange EH 24350. Ø: | 8 |
| l: | 28 |
| r1: | 12 |
| r2: | 13,32 |
| r3: | 14,64 |
| r4: | 15,3 |
| s: | 3,3 |
| t: | 9 |
Dokumente
1
| Variante | d1 | d2 H9 | Preis |
|---|---|---|---|
|
10211508 (23410.0210) |
24 | 8 | ab 10,80 € |
|
10211509 (23410.0220) |
30 | 10 | ab 12,70 € |
|
10211510 (23410.0230) |
35 | 12 | ab 14,65 € |
