Produktnummer:
10207012
Herstellernummer:
23470.0270
Hersteller:
Halder

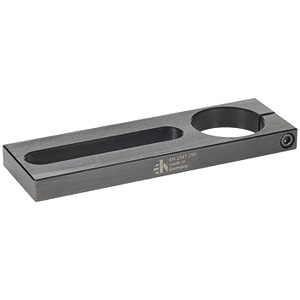

Halder 23470.0270 Halter für Schraubbock
b:
80
d1:
69
d2:
24,5
für Schraubböcke:
Grösse 140
l1:
210
l2 (mm):
48
l3:
54
Produktanfrage
EH 23470 Halter für Schraubböcke
Beschreibung
Werkstoff: Schraubböcke: Stahl 1.0503, lackiert Halter: Stahl, brüniert Aufsätze: Stahl, einsatzgehärtet brüniert Hinweis: Trapezgewinde selbsthemmend, Spindel mit Endsicherung. mit den Haltern lassen sich die Schraubböcke so fixieren, dass sie bei einem Werkstückwechsel nicht verrutschen. Außerdem ermöglichen sie einen Einsatz der Schraubböcke auf vertikalen Aufspannflächen. Schraubböcke werden häufig auch zum Unterstützen von Werkstücken benutzt. Die Verwendung der Pendelaufsätze garantiert dabei eine lagegerechte Auflagefläche . mit der Zentrierplatte als Zwischenstück können mehrere Schraubböcke der Größen 52, 70 und 100 übereinander gesetzt werden.
Eigenschaften
| Gewicht (g): | 1300 |
|---|---|
| b: | 80 |
| d (mm): | - |
| d1: | 69 |
| d2: | 24,5 |
| für Schraubböcke: | Grösse 140 |
| l: | - |
| l1: | 210 |
| l2 (mm): | 48 |
| l3: | 54 |
| l4: | 90 |
Dokumente
1
| Variante | d1 | l2 (mm) | b | l3 | l1 | d2 | für Schraubböcke | Preis |
|---|---|---|---|---|---|---|---|---|
|
10207010 (23470.0232) |
31 | 30 | 40 | 35 | 175 | 18,5 | Grösse 50 | Auf Anfrage |
|
10207011 (23470.0250) |
50 | 38 | 60 | 46 | 190 | 20,5 | Grössen 52, 70, 100 | Auf Anfrage |
|
10207012 (23470.0270) |
69 | 48 | 80 | 54 | 210 | 24,5 | Grösse 140 | Auf Anfrage |
