Produktnummer:
10212771
Herstellernummer:
24420.1050
Hersteller:
Halder
Halder 24420.1050 Verstellbarer Klemmhebel mit Axiallager aus rostfreiem Stahl mit Schraube Ø 18 x M 6 x 27, orange
Farbe:
orange
d1:
18
d2:
M6
l1:
27
| Anzahl | Preis* |
|---|---|
| Bis 11 |
35,95 €
|
| Bis 16 |
32,36 €
|
| Bis 20 |
28,76 €
|
| Ab 21 |
26,49 €
|
Produktnummer:
10212771
EH 24420 Verstellbare Klemmhebel mit Axiallager aus rostfreiem Stahl, mit Schraube
Beschreibung
Werkstoff: Hebel: Zink-Druckguss, orange ähnlich RAL 2004, Zink-Druckguss, schwarz ähnlich RAL 9005 Innenteile: rostfreier Stahl Schraube: rostfreier Stahl Hinweis: Verstellbare Klemmhebel mit rostfreien Innenteilen. Vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. in der Medizintechnik, chemischen Industrie u.a.. Durch Anheben des Hebels wird die Verzahnung freigegeben. Der Hebel wird über die Verzahnung positioniert. Nach dem Loslassen rastet die Verzahnung ein. Das Schraubenteil kann ausgetauscht werden. Die Vorteile des Axiallagers: -Doppelte Spannkraft mit gleicher Hebelgröße durch Verringerung der Flächenreibung. -Schonung des Bauteils durch feststehende Anlagefläche. -Geringes Setzverhalten durch höhere Vorspannkraft im Bolzen bzw. Gewinde.

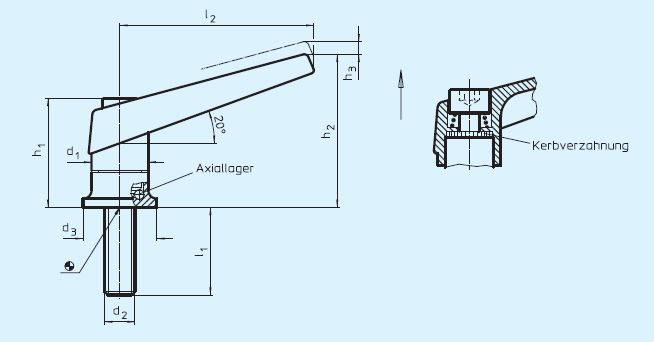

Eigenschaften
| Farbe: | orange |
|---|---|
| Gewicht (g): | 98 |
| d1: | 18 |
| d2: | M6 |
| d3: | 24 |
| h1: | 34,5 |
| h2: | 50 |
| h3: | 3,0 |
| l1: | 27 |
| l2 (mm): | 62 |
Dokumente
1
| Variante | l1 | d2 | d1 | Farbe | Preis |
|---|---|---|---|---|---|
|
10212773 (24420.1130) |
21 | M8 | 22 | orange | ab 33,95 € |
|
10212774 (24420.1132) |
21 | M8 | 22 | schwarz | ab 33,95 € |
|
10212769 (24420.1030) |
20 | M6 | 18 | orange | ab 34,65 € |
|
10212770 (24420.1032) |
20 | M6 | 18 | schwarz | ab 34,65 € |
|
10212775 (24420.1150) |
36 | M8 | 22 | orange | ab 35,25 € |
|
10212776 (24420.1152) |
36 | M8 | 22 | schwarz | ab 35,25 € |
|
10212771 (24420.1050) |
27 | M6 | 18 | orange | ab 35,95 € |
|
10212772 (24420.1052) |
27 | M6 | 18 | schwarz | ab 35,95 € |
|
10212777 (24420.1230) |
29 | M10 | 25 | orange | ab 41,00 € |
|
10212778 (24420.1232) |
29 | M10 | 25 | schwarz | ab 41,00 € |
|
10212779 (24420.1250) |
47 | M10 | 25 | orange | ab 42,10 € |
|
10212780 (24420.1252) |
47 | M10 | 25 | schwarz | ab 42,10 € |
|
10212781 (24420.1330) |
34 | M12 | 30 | orange | ab 53,40 € |
|
10212782 (24420.1332) |
34 | M12 | 30 | schwarz | ab 53,40 € |
|
10212783 (24420.1346) |
50 | M12 | 30 | orange | ab 55,85 € |
|
10212784 (24420.1348) |
50 | M12 | 30 | schwarz | ab 55,85 € |
|
10212785 (24420.1350) |
57 | M12 | 30 | orange | ab 56,80 € |
|
10212786 (24420.1352) |
57 | M12 | 30 | schwarz | ab 56,80 € |
|
10212787 (24420.1364) |
65 | M12 | 30 | orange | ab 59,75 € |
|
10212788 (24420.1366) |
65 | M12 | 30 | schwarz | ab 59,75 € |
|
10212789 (24420.1384) |
85 | M12 | 30 | orange | ab 71,80 € |
|
10212790 (24420.1386) |
85 | M12 | 30 | schwarz | ab 71,80 € |
