Produktnummer:
10212778
Herstellernummer:
24420.1232
Hersteller:
Halder

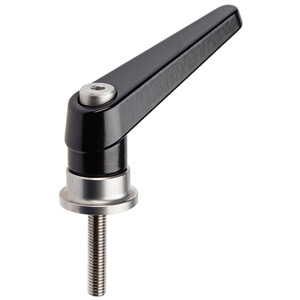

Halder 24420.1232 Verstellbarer Klemmhebel mit Axiallager aus rostfreiem Stahl mit Schraube Ø 25 x M 10 x 29, schwarz
Farbe:
schwarz
d1:
25
d2:
M10
l1:
29
| Anzahl | Preis* |
|---|---|
| Bis 10 |
41,00 €
|
| Bis 14 |
36,90 €
|
| Bis 18 |
32,80 €
|
| Ab 19 |
30,21 €
|
Produktnummer:
10212778
EH 24420 Verstellbare Klemmhebel mit Axiallager aus rostfreiem Stahl, mit Schraube
Beschreibung

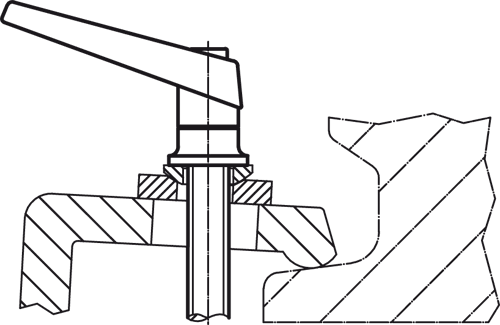

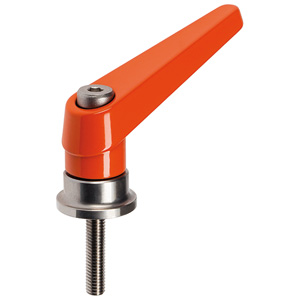

Werkstoff: Hebel: Zink-Druckguss, orange ähnlich RAL 2004, Zink-Druckguss, schwarz ähnlich RAL 9005 Innenteile: rostfreier Stahl Schraube: rostfreier Stahl Hinweis: Verstellbare Klemmhebel mit rostfreien Innenteilen. Vielseitige Anwendungs- und Einsatzmöglichkeiten, z.B. in der Medizintechnik, chemischen Industrie u.a.. Durch Anheben des Hebels wird die Verzahnung freigegeben. Der Hebel wird über die Verzahnung positioniert. Nach dem Loslassen rastet die Verzahnung ein. Das Schraubenteil kann ausgetauscht werden. Die Vorteile des Axiallagers: -Doppelte Spannkraft mit gleicher Hebelgröße durch Verringerung der Flächenreibung. -Schonung des Bauteils durch feststehende Anlagefläche. -Geringes Setzverhalten durch höhere Vorspannkraft im Bolzen bzw. Gewinde.

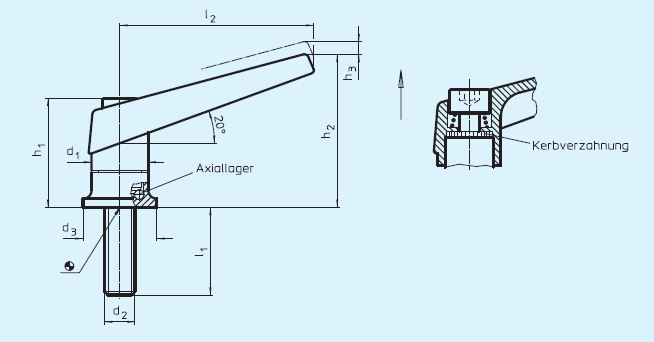

Eigenschaften
| Farbe: | schwarz |
|---|---|
| Gewicht (g): | 232 |
| d1: | 25 |
| d2: | M10 |
| d3: | 30 |
| h1: | 46,5 |
| h2: | 66 |
| h3: | 4,0 |
| l1: | 29 |
| l2 (mm): | 89 |
Dokumente
1
| Variante | l1 | d2 | d1 | Farbe | Preis |
|---|---|---|---|---|---|
|
10212773 (24420.1130) |
21 | M8 | 22 | orange | ab 33,95 € |
|
10212774 (24420.1132) |
21 | M8 | 22 | schwarz | ab 33,95 € |
|
10212769 (24420.1030) |
20 | M6 | 18 | orange | ab 34,65 € |
|
10212770 (24420.1032) |
20 | M6 | 18 | schwarz | ab 34,65 € |
|
10212775 (24420.1150) |
36 | M8 | 22 | orange | ab 35,25 € |
|
10212776 (24420.1152) |
36 | M8 | 22 | schwarz | ab 35,25 € |
|
10212771 (24420.1050) |
27 | M6 | 18 | orange | ab 35,95 € |
|
10212772 (24420.1052) |
27 | M6 | 18 | schwarz | ab 35,95 € |
|
10212777 (24420.1230) |
29 | M10 | 25 | orange | ab 41,00 € |
|
10212778 (24420.1232) |
29 | M10 | 25 | schwarz | ab 41,00 € |
|
10212779 (24420.1250) |
47 | M10 | 25 | orange | ab 42,10 € |
|
10212780 (24420.1252) |
47 | M10 | 25 | schwarz | ab 42,10 € |
|
10212781 (24420.1330) |
34 | M12 | 30 | orange | ab 53,40 € |
|
10212782 (24420.1332) |
34 | M12 | 30 | schwarz | ab 53,40 € |
|
10212783 (24420.1346) |
50 | M12 | 30 | orange | ab 55,85 € |
|
10212784 (24420.1348) |
50 | M12 | 30 | schwarz | ab 55,85 € |
|
10212785 (24420.1350) |
57 | M12 | 30 | orange | ab 56,80 € |
|
10212786 (24420.1352) |
57 | M12 | 30 | schwarz | ab 56,80 € |
|
10212787 (24420.1364) |
65 | M12 | 30 | orange | ab 59,75 € |
|
10212788 (24420.1366) |
65 | M12 | 30 | schwarz | ab 59,75 € |
|
10212789 (24420.1384) |
85 | M12 | 30 | orange | ab 71,80 € |
|
10212790 (24420.1386) |
85 | M12 | 30 | schwarz | ab 71,80 € |
