Produktnummer:
10093813
Herstellernummer:
K0014.208020
Hersteller:
Kipp

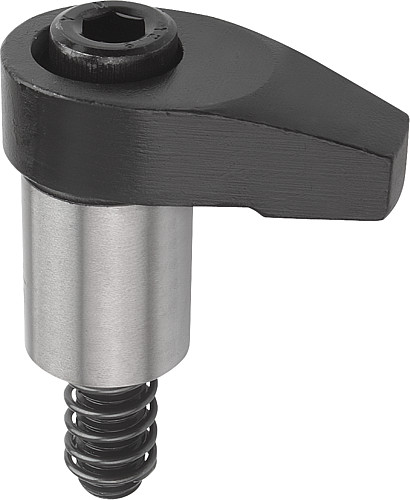

Kipp K0014.208020 SPANNHAKEN GESCHLIFFEN FORM B
Anziehdrehmoment max. Nm:
37,2
B:
10
D:
18
D1:
22
F max. kN:
13,6
Form:
B
Gewicht ca. kg:
0,090
H:
58
H1:
37
H2:
23
H3:
2
H4:
7
H5 max. Spannbereich:
10
R:
20
Zylinderschraube DIN 912:
M8x50
| Anzahl | Preis* |
|---|---|
| Bis 9 |
55,31 €
|
| Bis 24 |
52,54 €
|
| Bis 49 |
49,78 €
|
| Ab 50 |
47,01 €
|
Produktnummer:
10093813

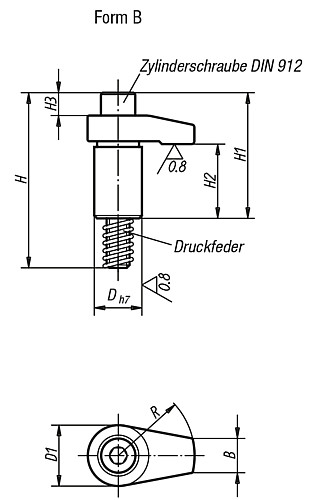

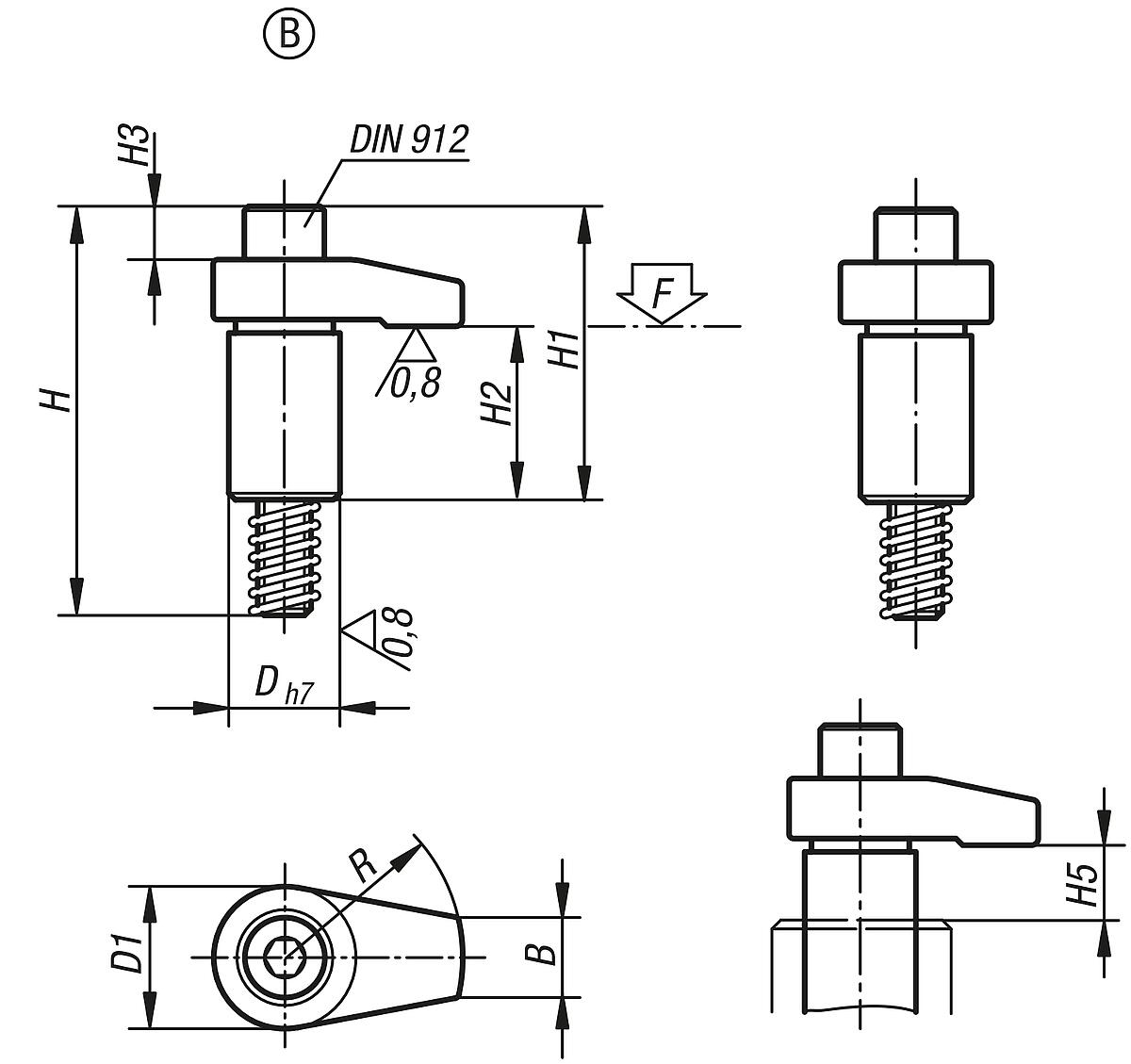

K0014_B Spannhaken geschliffen Form B
Beschreibung
Werkstoff:
Vergütungsstahl, vergütet.
Ausführung:
brüniert. Schaftdurchmesser geschliffen.
Hinweis:
Die angegebenen Spannkräfte und Anzugsmomente gelten innerhalb des angegebenen Spannbereiches (H5).
Vergütungsstahl, vergütet.
Ausführung:
brüniert. Schaftdurchmesser geschliffen.
Hinweis:
Die angegebenen Spannkräfte und Anzugsmomente gelten innerhalb des angegebenen Spannbereiches (H5).
Eigenschaften
| Anziehdrehmoment max. Nm: | 37,2 |
|---|---|
| B: | 10 |
| D: | 18 |
| D1: | 22 |
| F max. kN: | 13,6 |
| Form: | B |
| Gewicht ca. kg: | 0,090 |
| H: | 58 |
| H1: | 37 |
| H2: | 23 |
| H3: | 2 |
| H4: | 7 |
| H5 max. Spannbereich: | 10 |
| R: | 20 |
| Zylinderschraube DIN 912: | M8x50 |
Dokumente
1
| Variante | Anziehdrehmoment max. Nm | B | D | D1 | F max. kN | Form | Gewicht ca. kg | H | H1 | H2 | H3 | H4 | H5 max. Spannbereich | R | Zylinderschraube DIN 912 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10093813 (K0014.208020) |
37,2 | 10 | 18 | 22 | 13,6 | B | 0,090 | 58 | 37 | 23 | 2 | 7 | 10 | 20 | M8x50 | ab 55,31 € |
|
10093816 (K0014.212040) |
58,8 | 18 | 25 | 32 | 17,5 | B | 0,300 | 92 | 66 | 39 | 11 | 12 | 15 | 40 | M12x80 | ab 55,84 € |
|
10093814 (K0014.208025) |
32,3 | 10 | 18 | 22 | 10,9 | B | 0,095 | 58 | 37 | 23 | 2 | 7 | 10 | 25 | M8x50 | ab 55,86 € |
|
10093815 (K0014.208030) |
29,4 | 10 | 18 | 22 | 9 | B | 0,105 | 58 | 37 | 23 | 2 | 7 | 10 | 30 | M8x50 | ab 56,28 € |
|
10093817 (K0014.212050) |
49 | 18 | 25 | 32 | 14 | B | 0,365 | 92 | 68 | 39 | 11 | 12 | 15 | 50 | M12x80 | ab 59,46 € |
|
10093818 (K0014.212060) |
45,1 | 18 | 25 | 32 | 11,6 | B | 0,395 | 92 | 68 | 39 | 11 | 12 | 15 | 60 | M12x80 | ab 60,73 € |
|
10093819 (K0014.216040) |
166,6 | 22 | 32 | 36 | 37,9 | B | 0,505 | 101 | 75 | 39 | 15 | 15 | 15 | 40 | M16x85 | ab 75,69 € |
|
10093820 (K0014.216050) |
147 | 22 | 32 | 36 | 30,4 | B | 0,575 | 101 | 75 | 39 | 15 | 15 | 15 | 50 | M16x85 | ab 85,52 € |
|
10093821 (K0014.216060) |
127,4 | 22 | 32 | 36 | 25,2 | B | 0,619 | 101 | 75 | 39 | 15 | 15 | 15 | 60 | M16x85 | ab 88,03 € |
