Produktnummer:
10094065
Herstellernummer:
K0022.12
Hersteller:
Kipp

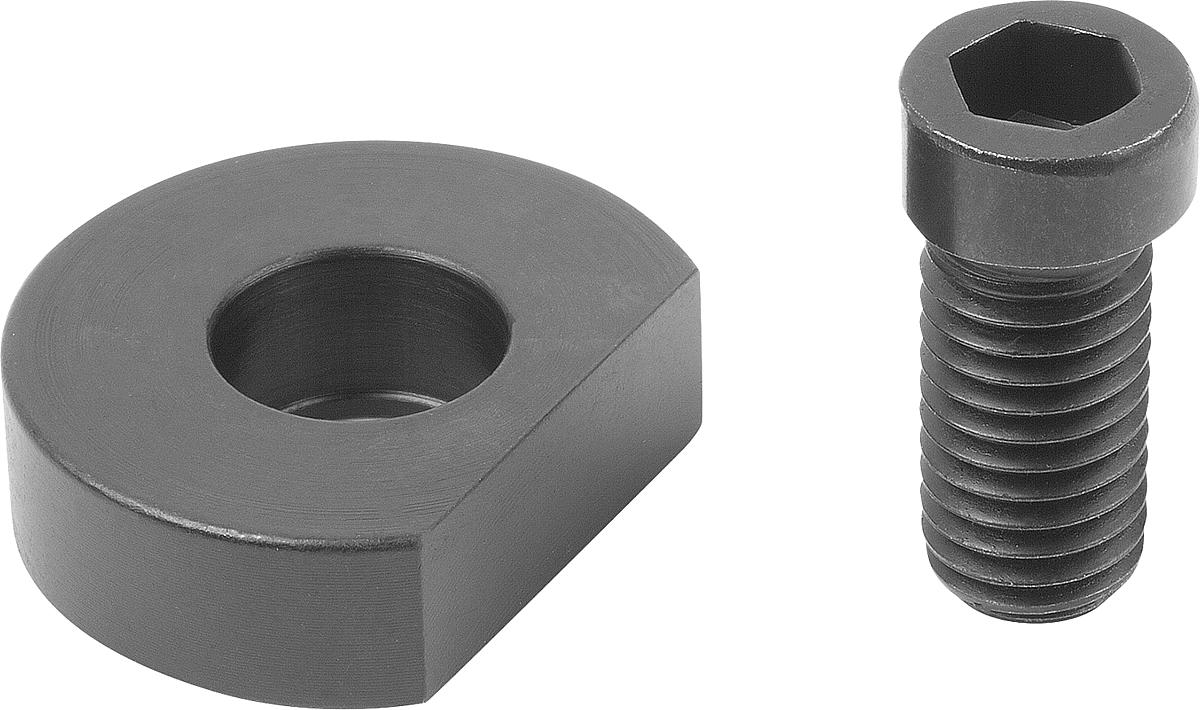

Kipp K0022.12 FORMSCHLUSS SPANN EXZENTER D=M12,
A:
12,7
D:
M12
D1:
37,6
D1 min.:
22,4
Gewicht ca. kg:
0,080
H:
11,4
L:
22,9
S1 (Spannweg):
2,03
SW:
8
Spannkraft kN:
18
| Anzahl | Preis* |
|---|---|
| Bis 99 |
39,03 €
|
| Bis 249 |
37,86 €
|
| Bis 499 |
37,08 €
|
| Bis 999 |
35,91 €
|
| Ab 1000 |
35,13 €
|
Produktnummer:
10094065
K0022 Formschluss Spann Exzenter
Beschreibung
Werkstoff, Ausführung:
Exzenterschraube legierter Stahl, brüniert.
Klemmscheibe Stahl, brüniert.
Bestellbeispiel:
K0022.06
Hinweis:
Der Spann-Exzenter hat eine Scheibe, die durch Fräsen mit der Kontur des zu spannenden Werkstückes versehen werden kann. Dies ergibt eine formschlüssige Spannung für runde, konturierte oder labile Werkstücke. Die abgeflachte Kante hat den gleichen Abstand von der Schraubenmitte wie der Spann-Exzenter K0026, so dass die Scheiben gegebenenfalls ausgetauscht werden können.

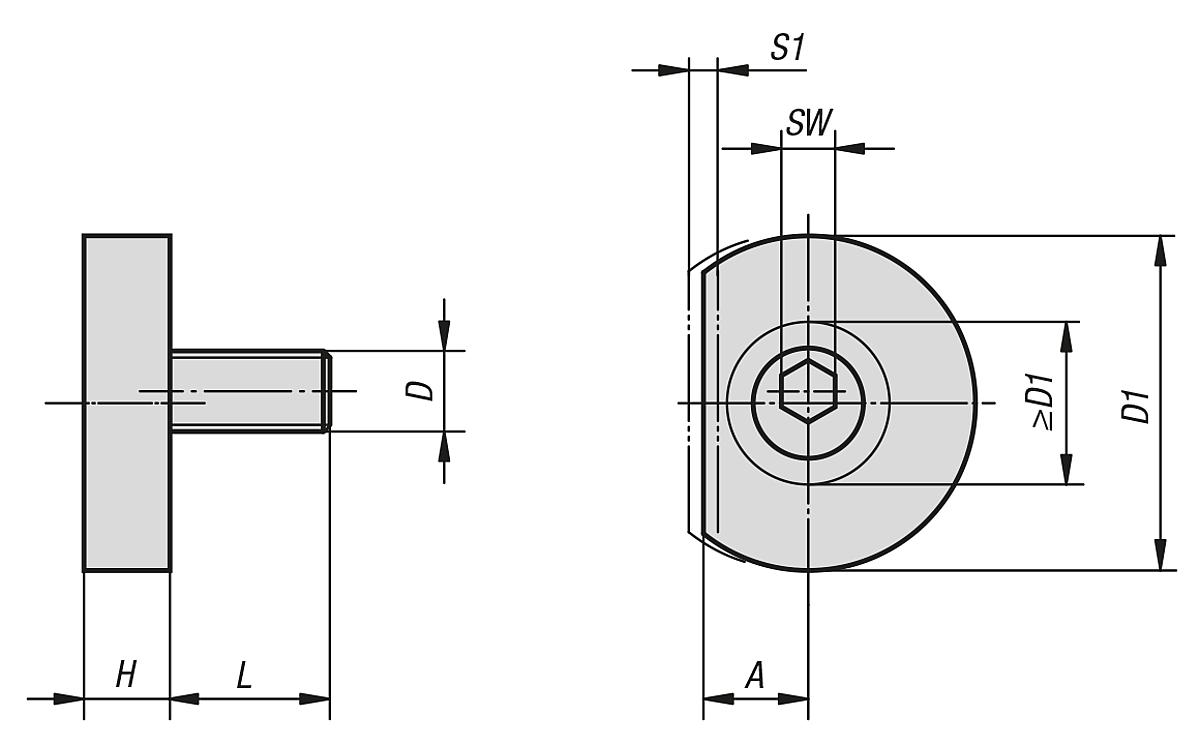

"A" = Abstand vom Werkstück zur Gewindemitte (Spannschraube).
"D1 min." = Maß, das für das Konturfräsen zur Verfügung steht.
Auf Anfrage:
Ersatz-Exzenter-Schrauben.
Exzenterschraube legierter Stahl, brüniert.
Klemmscheibe Stahl, brüniert.
Bestellbeispiel:
K0022.06
Hinweis:
Der Spann-Exzenter hat eine Scheibe, die durch Fräsen mit der Kontur des zu spannenden Werkstückes versehen werden kann. Dies ergibt eine formschlüssige Spannung für runde, konturierte oder labile Werkstücke. Die abgeflachte Kante hat den gleichen Abstand von der Schraubenmitte wie der Spann-Exzenter K0026, so dass die Scheiben gegebenenfalls ausgetauscht werden können.
"A" = Abstand vom Werkstück zur Gewindemitte (Spannschraube).
"D1 min." = Maß, das für das Konturfräsen zur Verfügung steht.
Auf Anfrage:
Ersatz-Exzenter-Schrauben.
Eigenschaften
| A: | 12,7 |
|---|---|
| D: | M12 |
| D1: | 37,6 |
| D1 min.: | 22,4 |
| Gewicht ca. kg: | 0,080 |
| H: | 11,4 |
| L: | 22,9 |
| S1 (Spannweg): | 2,03 |
| SW: | 8 |
| Spannkraft kN: | 18 |
Dokumente
1
| Variante | A | D | D1 | D1 min. | Gewicht ca. kg | H | L | S1 (Spannweg) | SW | Spannkraft kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10094067 (K0022.06) |
7,8 | M6 | 24,9 | 12,1 | 0,025 | 6,4 | 11,9 | 1,01 | 4 | 3,6 | ab 28,72 € |
|
10094068 (K0022.10) |
10,2 | M10 | 31,2 | 17,2 | 0,055 | 8,9 | 18 | 1,52 | 7 | 9 | ab 31,85 € |
|
10094065 (K0022.12) |
12,7 | M12 | 37,6 | 22,4 | 0,080 | 11,4 | 22,9 | 2,03 | 8 | 18 | ab 39,03 € |
|
10094066 (K0022.16) |
15 | M16 | 43,9 | 26,1 | 0,180 | 14 | 28,6 | 2,54 | 12 | 27 | ab 47,76 € |
