Produktnummer:
10093880
Herstellernummer:
K0024.04012
Hersteller:
Kipp
Kipp K0024.04012 SPIRAL EXZENTER SPANNSCHRAUBE M4, !! AUSLAUFMODELL !!
A:
2,6
A1:
4,8
A2:
5,5
Anziehdrehmoment max. Nm:
2
D:
M4
D1 max.:
11
Gewicht ca. kg:
0,002
H:
4
L:
12
S1 (Spannweg):
0,7
SW:
3
Spannkraft kN:
0,1
X:
4
Z:
5
Produktanfrage

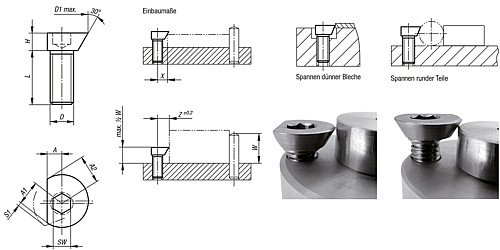

K0024 Spiral Exzenter Spannschrauben
Beschreibung
Werkstoff:
Einsatzstahl.
Ausführung:
Einsatzgehärtet (56 ±1 HRC) und blau verzinkt.
Bestellbeispiel:
K0024.04012
Hinweis:
Stabile und kompakte Spiral-Exzenter-Spannschraube, die ein Spannen mit Niederzugeffekt an den unterschiedlichsten Werkstückformen ermöglicht.
Montage:
Ein oder mehrere Gewindelöcher im vorgeschlagenen Abstand X bzw. Z zum Werkstück fertigen. Spannschraube auf die erforderliche Höhe einschrauben und mit der flachen Seite zum Werkstück stellen. Werkstück einlegen und Spannschraube über den Innensechskant anziehen. Mit etwa 1/3 Umdrehung ist die Spannung realisiert. Die Gewindebohrung ist regelmäßig zu schmieren.

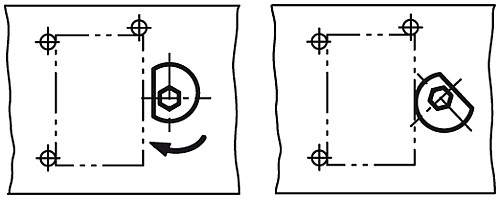

Die Drehbewegung beim Spannen muss stets in Richtung der Anschläge ausgeführt werden, um ein Wegdrehen des Werkstückes von den Anschlägen zu verhindern.
Auf Anfrage:
Spiral-Exzenter-Spannschrauben mit Linksgewinde.
Einsatzstahl.
Ausführung:
Einsatzgehärtet (56 ±1 HRC) und blau verzinkt.
Bestellbeispiel:
K0024.04012
Hinweis:
Stabile und kompakte Spiral-Exzenter-Spannschraube, die ein Spannen mit Niederzugeffekt an den unterschiedlichsten Werkstückformen ermöglicht.
Montage:
Ein oder mehrere Gewindelöcher im vorgeschlagenen Abstand X bzw. Z zum Werkstück fertigen. Spannschraube auf die erforderliche Höhe einschrauben und mit der flachen Seite zum Werkstück stellen. Werkstück einlegen und Spannschraube über den Innensechskant anziehen. Mit etwa 1/3 Umdrehung ist die Spannung realisiert. Die Gewindebohrung ist regelmäßig zu schmieren.
Die Drehbewegung beim Spannen muss stets in Richtung der Anschläge ausgeführt werden, um ein Wegdrehen des Werkstückes von den Anschlägen zu verhindern.
Auf Anfrage:
Spiral-Exzenter-Spannschrauben mit Linksgewinde.
Eigenschaften
| A: | 2,6 |
|---|---|
| A1: | 4,8 |
| A2: | 5,5 |
| Anziehdrehmoment max. Nm: | 2 |
| D: | M4 |
| D1 max.: | 11 |
| Gewicht ca. kg: | 0,002 |
| H: | 4 |
| L: | 12 |
| S1 (Spannweg): | 0,7 |
| SW: | 3 |
| Spannkraft kN: | 0,1 |
| X: | 4 |
| Z: | 5 |
Dokumente
1
| Variante | H | Gewicht ca. kg | L | SW | D | A | A1 | A2 | D1 max. | S1 (Spannweg) | X | Z | Spannkraft kN | Anziehdrehmoment max. Nm | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10093881 (K0024.0612) |
5,5 | 0,006 | 16 | 5 | M6 | 5 | 6,7 | 7,8 | 15,6 | 1,1 | 5,9 | 7 | 0,4 | 6 | ab 17,29 € |
|
10093882 (K0024.0816) |
6,5 | 0,012 | 20 | 6 | M8 | 5,8 | 8,3 | 9,6 | 19,1 | 1,3 | 7,1 | 8,6 | 3 | 25 | ab 18,23 € |
|
10093884 (K0024.1224) |
9 | 0,030 | 24 | 10 | M12 | 8,5 | 11,7 | 13,6 | 27,3 | 1,9 | 10,1 | 12,2 | 6 | 55 | ab 20,37 € |
|
10093880 (K0024.04012) |
4 | 0,002 | 12 | 3 | M4 | 2,6 | 4,8 | 5,5 | 11 | 0,7 | 4 | 5 | 0,1 | 2 | Auf Anfrage |
