Produktnummer:
10093924
Herstellernummer:
K0034.006015
Hersteller:
Kipp

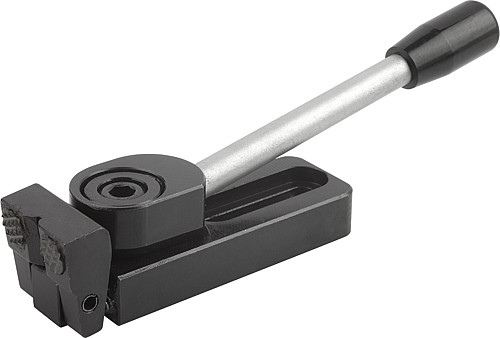

Kipp K0034.006015 NIEDERZUGSPANNER FORM C, RECHTSAUSFÜHRUNG
A:
78
Ausführung:
Rechtsausführung
B:
25
D:
12
D1:
6,2
D2 max.:
9,5
D3 min.:
2,5
E:
ø 8
E1:
12
E2:
8
E3:
4
Form:
C
Gewicht ca. kg:
0,230
H:
24
H1:
45
K:
3,5
K1:
26
L:
46,5
L1:
22
L2:
20
R:
110
Spannkraft kN:
3,8
| Anzahl | Preis* |
|---|---|
| Bis 99 |
138,93 €
|
| Bis 249 |
134,76 €
|
| Bis 499 |
131,98 €
|
| Bis 999 |
127,82 €
|
| Ab 1000 |
125,04 €
|
Produktnummer:
10093924
K0034_C Niederzugspanner Form C
Beschreibung
Werkstoff:
Stahl.
Ausführung:
einsatzgehärtet und brüniert.
Hinweis:
Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.

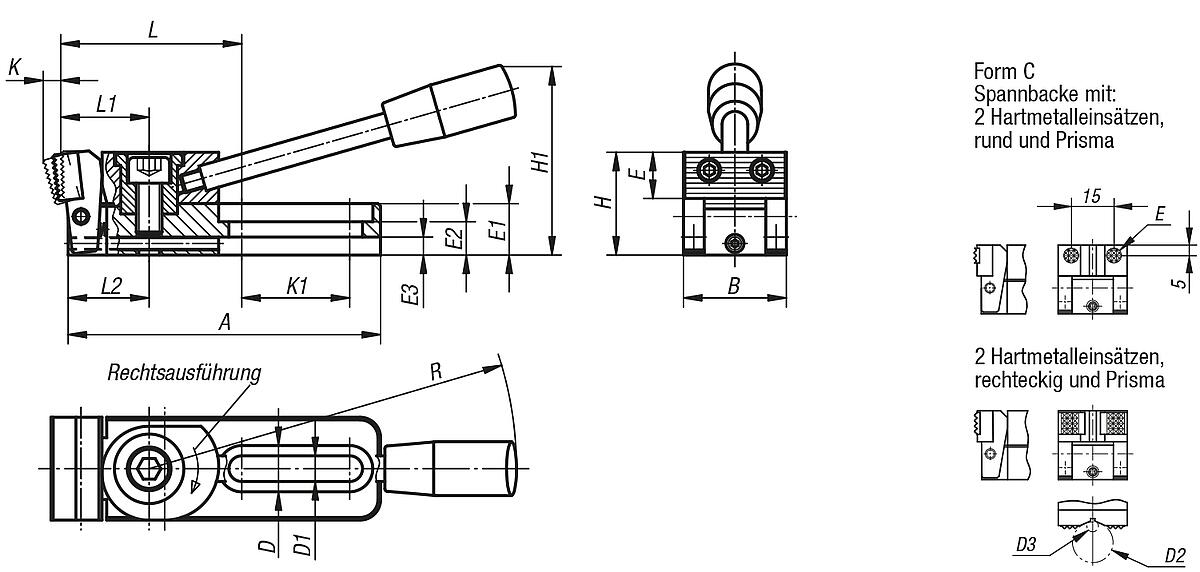

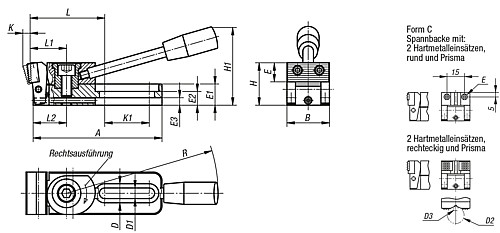

Der Niederzugspanner kann durch die Anschlagschraube und die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Die Ausführungen K0034.006010, K0034.006015, K0034.006030 und K0034.006035 haben 2 runde Hartmetalleinsätze.
Spannkraft:
K0034.006... = 3800 N
K0034.010... = 7200 N
Stahl.
Ausführung:
einsatzgehärtet und brüniert.
Hinweis:
Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.
Der Niederzugspanner kann durch die Anschlagschraube und die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Die Ausführungen K0034.006010, K0034.006015, K0034.006030 und K0034.006035 haben 2 runde Hartmetalleinsätze.
Spannkraft:
K0034.006... = 3800 N
K0034.010... = 7200 N
Eigenschaften
| A: | 78 |
|---|---|
| Ausführung: | Rechtsausführung |
| B: | 25 |
| D: | 12 |
| D1: | 6,2 |
| D2 max.: | 9,5 |
| D3 min.: | 2,5 |
| E: | ø 8 |
| E1: | 12 |
| E2: | 8 |
| E3: | 4 |
| Form: | C |
| Gewicht ca. kg: | 0,230 |
| H: | 24 |
| H1: | 45 |
| K: | 3,5 |
| K1: | 26 |
| L: | 46,5 |
| L1: | 22 |
| L2: | 20 |
| R: | 110 |
| Spannkraft kN: | 3,8 |
Dokumente
1
| Variante | A | R | B | H | D | L2 | Form | L1 | L | Gewicht ca. kg | K | Ausführung | D1 | D2 max. | D3 min. | E | E1 | E2 | E3 | H1 | K1 | Spannkraft kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10093926 (K0034.006035) |
78 | 110 | 25 | 24 | 12 | 20 | C | 22 | 46,5 | 0,230 | 3,5 | Linksausführung | 6,2 | 9,5 | 2,5 | ø 8 | 12 | 8 | 4 | 45 | 26 | 3,8 | ab 138,72 € |
|
10093924 (K0034.006015) |
78 | 110 | 25 | 24 | 12 | 20 | C | 22 | 46,5 | 0,230 | 3,5 | Rechtsausführung | 6,2 | 9,5 | 2,5 | ø 8 | 12 | 8 | 4 | 45 | 26 | 3,8 | ab 138,93 € |
|
10093925 (K0034.010015) |
121,5 | 143 | 40 | 39 | 18 | 31,5 | C | 35 | 73 | 0,900 | 5,5 | Rechtsausführung | 10,2 | 27 | 4,5 | 12,7 | 20 | 13 | 7 | 74 | 42 | 7,2 | ab 218,49 € |
|
10093927 (K0034.010035) |
121,5 | 143 | 40 | 39 | 18 | 31,5 | C | 35 | 73 | 0,900 | 5,5 | Linksausführung | 10,2 | 27 | 4,5 | 12,7 | 20 | 13 | 7 | 74 | 42 | 7,2 | ab 218,49 € |
