Produktnummer:
10093944
Herstellernummer:
K0035.006020
Hersteller:
Kipp

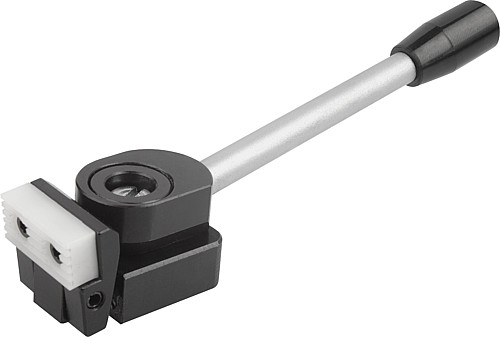

Kipp K0035.006020 NIEDERZUGSPANNER FORM D, RECHTSAUSFÜHRUNG
A:
38,5
Ausführung:
Rechtsausführung
B:
25
D:
12
D1:
M6
E:
11
Form:
D
Gewicht ca. kg:
0,175
H:
25
H1:
45
K:
4,5
L:
22
L1:
20
R:
110
Spannkraft kN:
3,8
| Anzahl | Preis* |
|---|---|
| Bis 99 |
107,22 €
|
| Bis 249 |
104,00 €
|
| Bis 499 |
101,86 €
|
| Bis 999 |
98,64 €
|
| Ab 1000 |
96,50 €
|
Produktnummer:
10093944
K0035_D Niederzugspanner Form D
Beschreibung
Werkstoff:
Stahl.
Ausführung:
einsatzgehärtet und brüniert.
Hinweis:
Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.

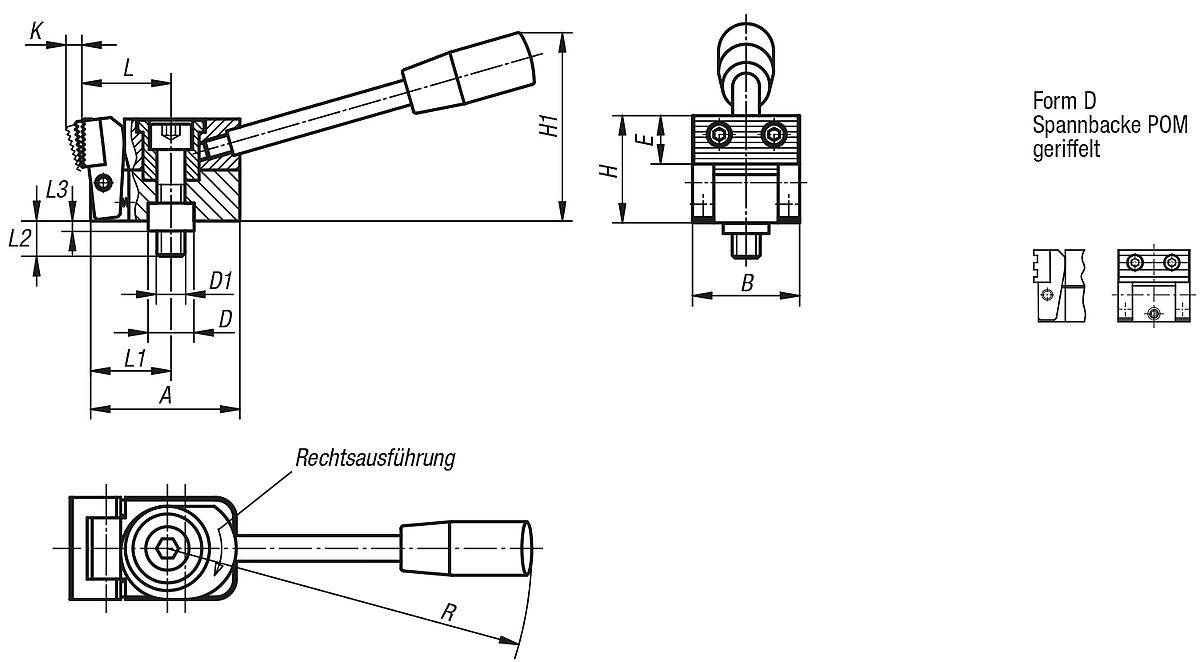

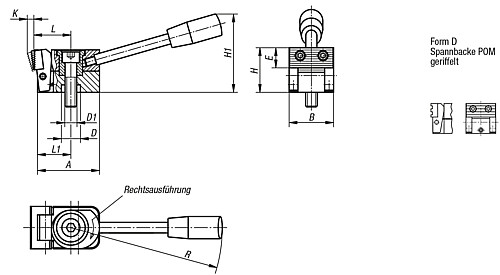

Der Niederzugspanner kann durch die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Die Ausführungen K0035.006010, K0035.006015, K0035.006030 und K0035.006035 haben 2 runde Hartmetalleinsätze.
Spannkraft:
K0035.006... = 3800 N
K0035.010... = 7200 N
Stahl.
Ausführung:
einsatzgehärtet und brüniert.
Hinweis:
Der Niederzugspanner ist ein Schnellspannelement, mit dem Werkstücke durch den Schwenkbacken über den Spiralexzenter gleichzeitig an die Festanschläge und auf eine Auflage gedrückt werden.
Der Niederzugspanner kann durch die Zentrierbuchse (siehe Zeichnung) auf einem modularen Rastersystem positioniert und gespannt werden.
Die Ausführungen K0035.006010, K0035.006015, K0035.006030 und K0035.006035 haben 2 runde Hartmetalleinsätze.
Spannkraft:
K0035.006... = 3800 N
K0035.010... = 7200 N
Eigenschaften
| A: | 38,5 |
|---|---|
| Ausführung: | Rechtsausführung |
| B: | 25 |
| D: | 12 |
| D1: | M6 |
| E: | 11 |
| Form: | D |
| Gewicht ca. kg: | 0,175 |
| H: | 25 |
| H1: | 45 |
| K: | 4,5 |
| L: | 22 |
| L1: | 20 |
| R: | 110 |
| Spannkraft kN: | 3,8 |
Dokumente
1
| Variante | L | L1 | R | B | H | D | E | Form | D1 | Gewicht ca. kg | Ausführung | H1 | Spannkraft kN | K | A | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10093944 (K0035.006020) |
22 | 20 | 110 | 25 | 25 | 12 | 11 | D | M6 | 0,175 | Rechtsausführung | 45 | 3,8 | 4,5 | 38,5 | ab 107,22 € |
|
10093946 (K0035.006040) |
22 | 20 | 110 | 25 | 25 | 12 | 11 | D | M6 | 0,175 | Linksausführung | 45 | 3,8 | 4,5 | 38,5 | ab 109,88 € |
|
10093945 (K0035.010020) |
34,5 | 31,5 | 143 | 40 | 40 | 18 | 18 | D | M10 | 0,650 | Rechtsausführung | 74 | 7,2 | 7 | 58,5 | ab 155,58 € |
|
10093947 (K0035.010040) |
34,5 | 31,5 | 143 | 40 | 40 | 18 | 18 | D | M10 | 0,650 | Linksausführung | 74 | 7,2 | 7 | 58,5 | ab 155,58 € |
