Produktnummer:
10093948
Herstellernummer:
K0036.08
Hersteller:
Kipp

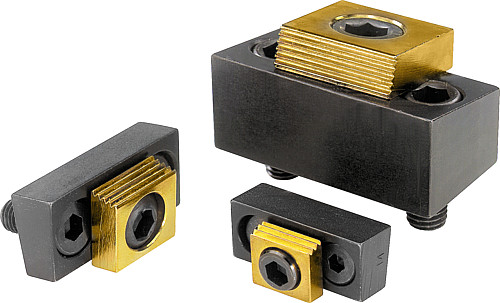

Kipp K0036.08 KOMBI NIEDERZUGPRATZE D=M8,
Anziehdrehmoment max. Nm:
28
B:
19
D:
M8
Gewicht ca. kg:
0,100
H:
12,7
H1:
15,7
H2:
6,4
H3 max.:
21,4
L:
43,2
L1:
25,4
L2:
19
S:
1,5
S1 (Spannweg):
1,6
SW:
5
SW1:
7
Spannkraft kN:
8,9
| Anzahl | Preis* |
|---|---|
| Bis 99 |
69,65 €
|
| Bis 249 |
67,56 €
|
| Bis 499 |
66,17 €
|
| Bis 999 |
64,08 €
|
| Ab 1000 |
62,69 €
|
Produktnummer:
10093948
K0036 Kombi Niederzugpratzen
Beschreibung
Werkstoff:
Stahl.
Ausführung:
Körper vergütet und brüniert.
Klemmscheibe einsatzgehärtet und vermessingt.
Bestellbeispiel:
K0036.10
Hinweis:

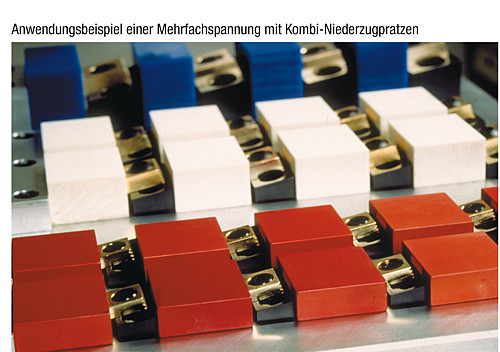

Mit der Kombi-Niederzugpratze können platzsparende und kostengünstige Mehrfachspannungen erstellt werden.
Bei Mehrfachspannungen kann die Rückseite des Körpers als Anschlag genutzt werden.
Montage vorzugsweise in einer Nut mit B +0,05 mm. Die Angriffshöhe der Klemmscheibe kann durch die Tiefe der Nut verändert werden.
Stahl.
Ausführung:
Körper vergütet und brüniert.
Klemmscheibe einsatzgehärtet und vermessingt.
Bestellbeispiel:
K0036.10
Hinweis:
Mit der Kombi-Niederzugpratze können platzsparende und kostengünstige Mehrfachspannungen erstellt werden.
Bei Mehrfachspannungen kann die Rückseite des Körpers als Anschlag genutzt werden.
Montage vorzugsweise in einer Nut mit B +0,05 mm. Die Angriffshöhe der Klemmscheibe kann durch die Tiefe der Nut verändert werden.

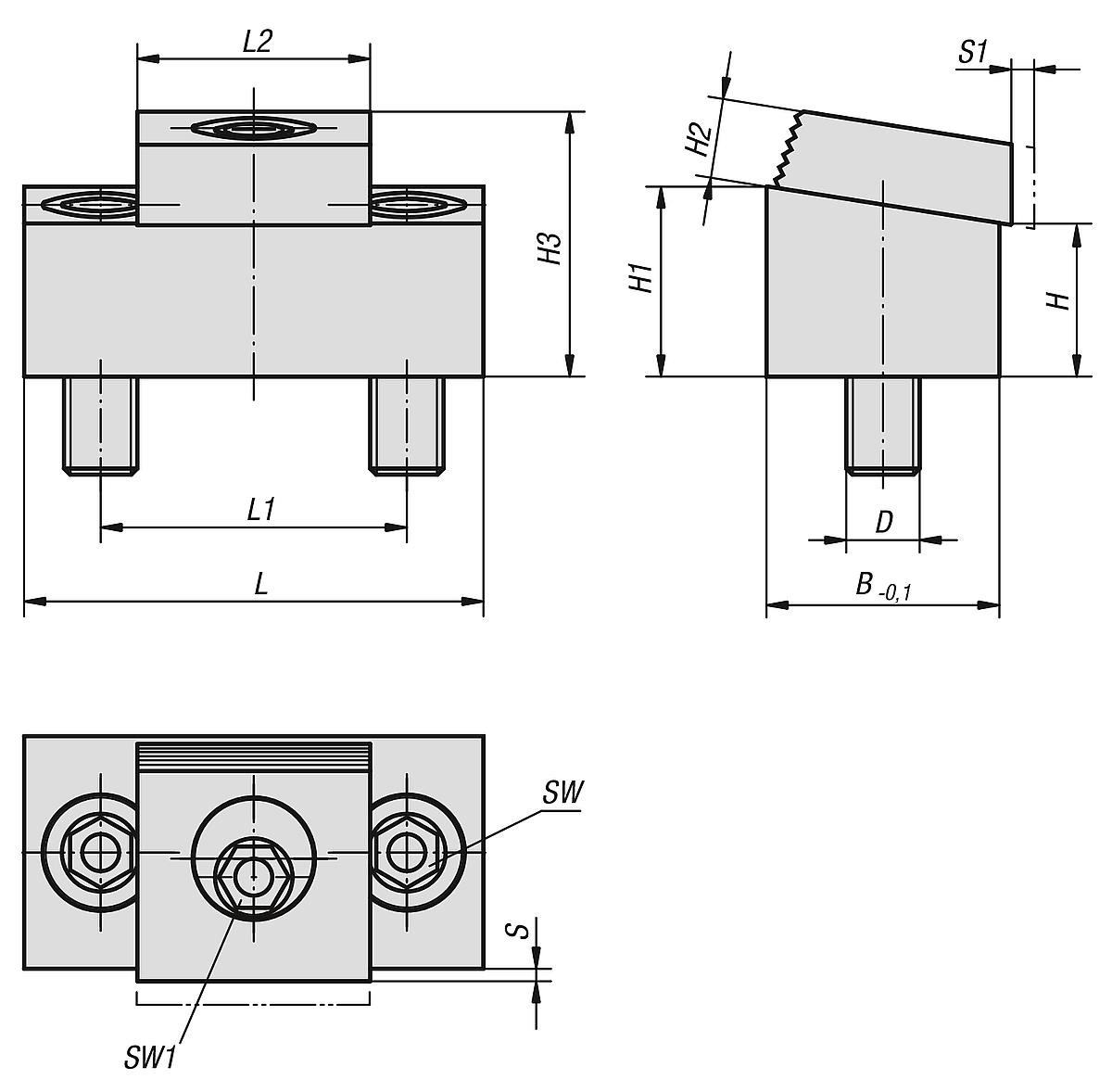

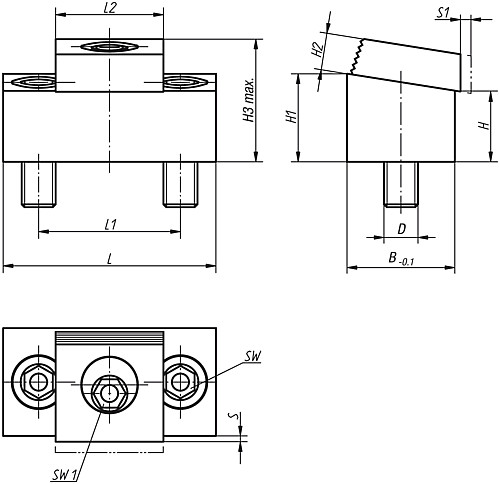

Eigenschaften
| Anziehdrehmoment max. Nm: | 28 |
|---|---|
| B: | 19 |
| D: | M8 |
| Gewicht ca. kg: | 0,100 |
| H: | 12,7 |
| H1: | 15,7 |
| H2: | 6,4 |
| H3 max.: | 21,4 |
| L: | 43,2 |
| L1: | 25,4 |
| L2: | 19 |
| S: | 1,5 |
| S1 (Spannweg): | 1,6 |
| SW: | 5 |
| SW1: | 7 |
| Spannkraft kN: | 8,9 |
Dokumente
1
| Variante | B | Gewicht ca. kg | D | L2 | SW | S | H | SW1 | Spannkraft kN | S1 (Spannweg) | Anziehdrehmoment max. Nm | L | L1 | H1 | H2 | H3 max. | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10093948 (K0036.08) |
19 | 0,100 | M8 | 19 | 5 | 1,5 | 12,7 | 7 | 8,9 | 1,6 | 28 | 43,2 | 25,4 | 15,7 | 6,4 | 21,4 | ab 69,65 € |
|
10093949 (K0036.10) |
25,4 | 0,178 | M10 | 25,4 | 7 | 1,8 | 11,4 | 8 | 17,8 | 2 | 88 | 54 | 33,5 | 15,4 | 9,7 | 24,5 | ab 82,37 € |
|
10093950 (K0036.12) |
38,1 | 0,720 | M12 | 38 | 10 | 2,05 | 25,5 | 12 | 26,7 | 2,5 | 135 | 75 | 50,8 | 31,5 | 13 | 43 | ab 172,08 € |
