Produktnummer:
10093983
Herstellernummer:
K0041.08
Hersteller:
Kipp

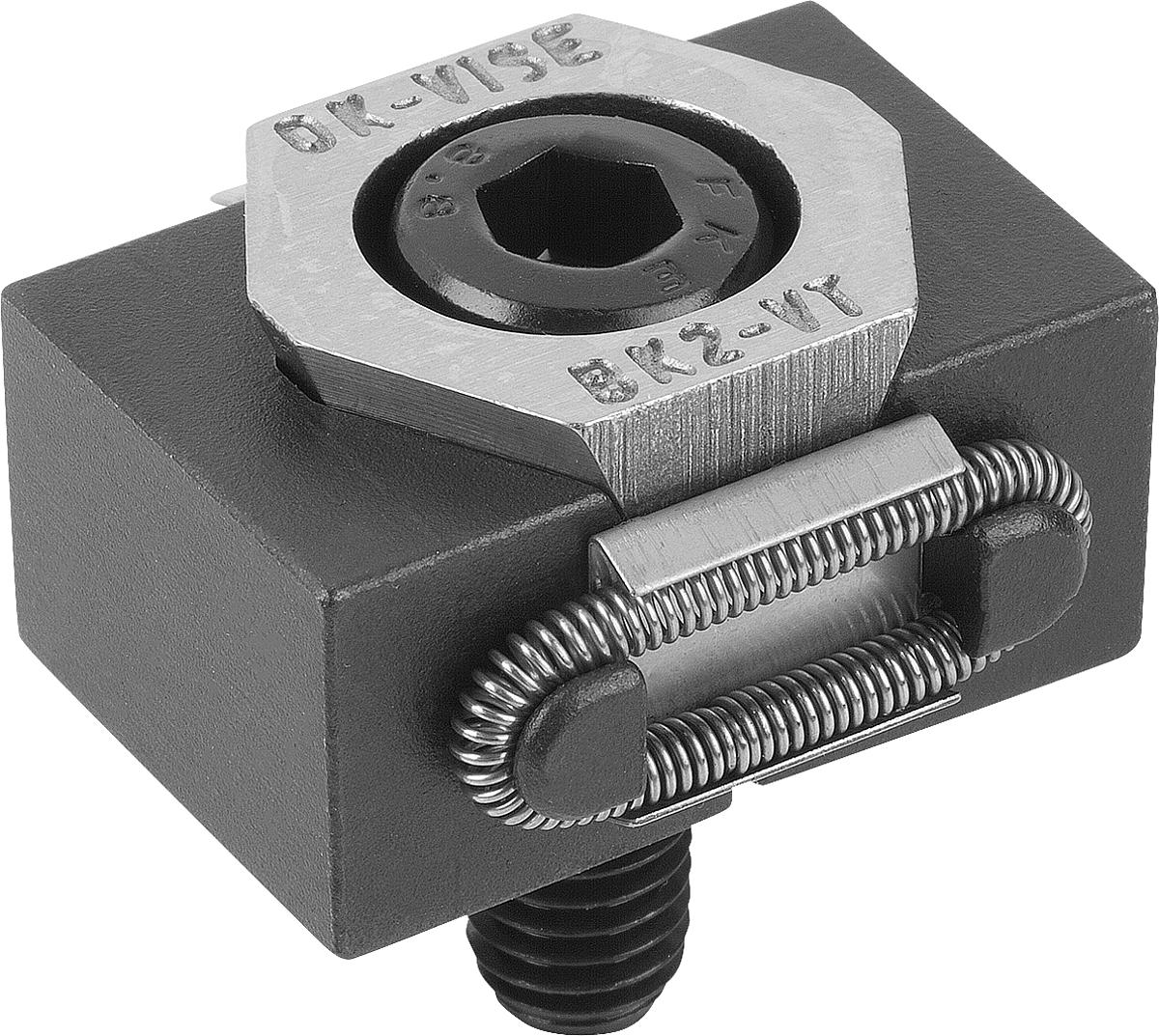

Kipp K0041.08 KEILSPANNSEGMENT FORM A+L, MIT ZYLINDERSCHRAUBE M8X25
A max.:
37
A min.:
33
Anziehdrehmoment Nm:
25
B:
29
C:
15
D:
21
E:
2,5
F Zylinderschraube DIN 912:
M8x25
G:
für Gewindebohrung
Gewicht ca. kg:
0,084
Spannkraft kN:
15
| Anzahl | Preis* |
|---|---|
| Bis 9 |
125,14 €
|
| Bis 24 |
118,88 €
|
| Bis 49 |
112,63 €
|
| Ab 50 |
106,37 €
|
Produktnummer:
10093983
K0041 Keil Spannsegmente Form A und L mit Längenzugabe für kundenspezifische Formen
Beschreibung
Werkstoff, Ausführung:
Grundkörper Werkzeugstahl, gehärtet.
Spannsegmente Werkzeugstahl (30 HRC), brüniert.
Keilflächen geschliffen.
Spannsegmente mit eingearbeiteter Form oder anderer Härte auf Anfrage.
Bestellbeispiel:
K0041.12
Hinweis:
Die Besonderheit der Keil-Spannsegmente "Form A+L" liegt in der Bearbeitungszugabe pro Spannbacke von 3 mm für die Ausführung K0041.08 und 5 mm für die Ausführungen K0041.12 und K0041.16.

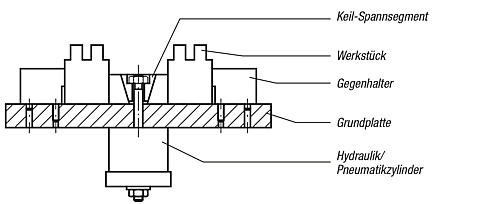

Diese Längenzugabe ermöglicht, dass an die Werkstückgeometrie angepasste Formen eingearbeitet werden können (siehe Abb.).
Die Spannbacken der Ausführung K0041.08 haben keine Riffelung.
Verschiebeweg bei Bestellnummer:
K0041.08 = ±0,5 mm
K0041.12 = ±1,0 mm
K0041.16 = ±1,5 mm
Grundkörper Werkzeugstahl, gehärtet.
Spannsegmente Werkzeugstahl (30 HRC), brüniert.
Keilflächen geschliffen.
Spannsegmente mit eingearbeiteter Form oder anderer Härte auf Anfrage.
Bestellbeispiel:
K0041.12
Hinweis:
Die Besonderheit der Keil-Spannsegmente "Form A+L" liegt in der Bearbeitungszugabe pro Spannbacke von 3 mm für die Ausführung K0041.08 und 5 mm für die Ausführungen K0041.12 und K0041.16.
Diese Längenzugabe ermöglicht, dass an die Werkstückgeometrie angepasste Formen eingearbeitet werden können (siehe Abb.).
Die Spannbacken der Ausführung K0041.08 haben keine Riffelung.
Verschiebeweg bei Bestellnummer:
K0041.08 = ±0,5 mm
K0041.12 = ±1,0 mm
K0041.16 = ±1,5 mm
Eigenschaften

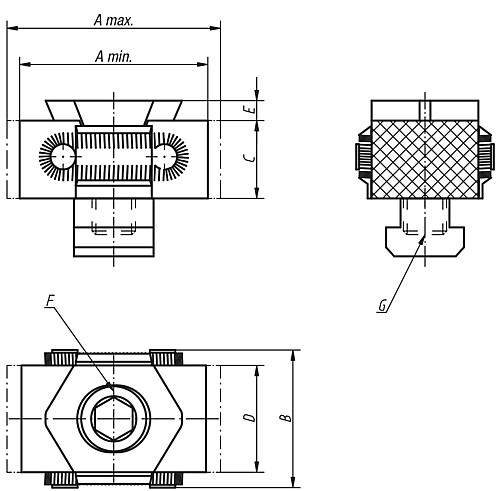

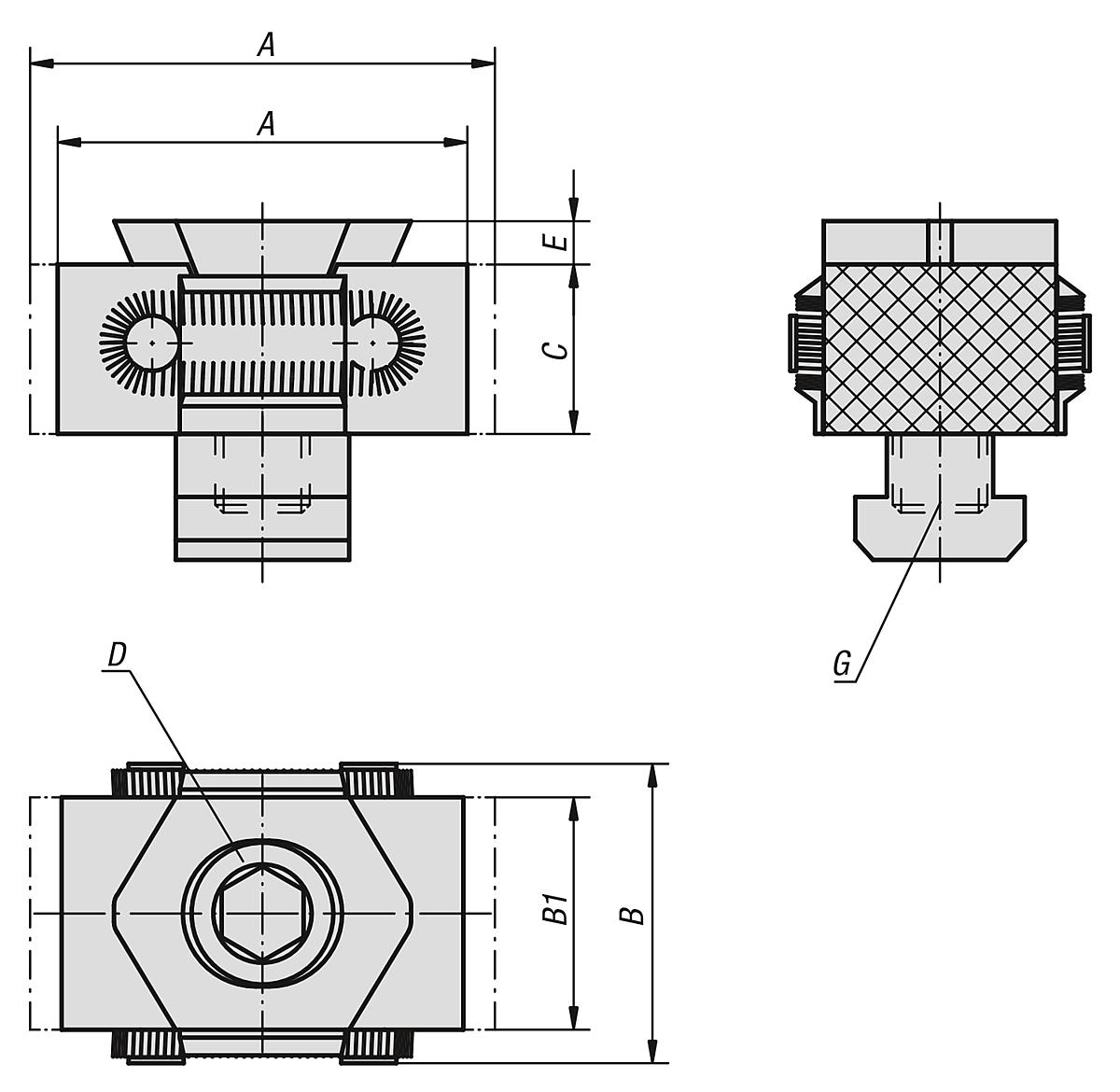

| A max.: | 37 |
|---|---|
| A min.: | 33 |
| Anziehdrehmoment Nm: | 25 |
| B: | 29 |
| C: | 15 |
| D: | 21 |
| E: | 2,5 |
| F Zylinderschraube DIN 912: | M8x25 |
| G: | für Gewindebohrung |
| Gewicht ca. kg: | 0,084 |
| Spannkraft kN: | 15 |
Dokumente
1
| Variante | A max. | A min. | Anziehdrehmoment Nm | B | C | D | E | F Zylinderschraube DIN 912 | G | Gewicht ca. kg | Spannkraft kN | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10093983 (K0041.08) |
37 | 33 | 25 | 29 | 15 | 21 | 2,5 | M8x25 | für Gewindebohrung | 0,084 | 15 | ab 125,14 € |
|
10093984 (K0041.0810) |
37 | 33 | 25 | 29 | 15 | 21 | 2,5 | M8x25 | für T-Nut 10 | 0,096 | 15 | ab 125,14 € |
|
10093985 (K0041.12) |
59 | 52 | 85 | 41 | 22 | 30 | 4 | M12x40 | für Gewindebohrung | 0,276 | 30 | ab 188,99 € |
|
10093986 (K0041.1214) |
59 | 52 | 85 | 41 | 22 | 30 | 4 | M12x30 | für T-Nut 14 | 0,303 | 30 | ab 188,99 € |
|
10093987 (K0041.16) |
76 | 67 | 210 | 56 | 29 | 42 | 5 | M16x60 | für Gewindebohrung | 0,668 | 50 | ab 255,40 € |
|
10093988 (K0041.1618) |
76 | 67 | 210 | 56 | 29 | 42 | 5 | M16x50 | für T-Nut 18 | 0,722 | 50 | ab 255,40 € |
