Produktnummer:
10086635
Herstellernummer:
K0124.9206X15
Hersteller:
Kipp

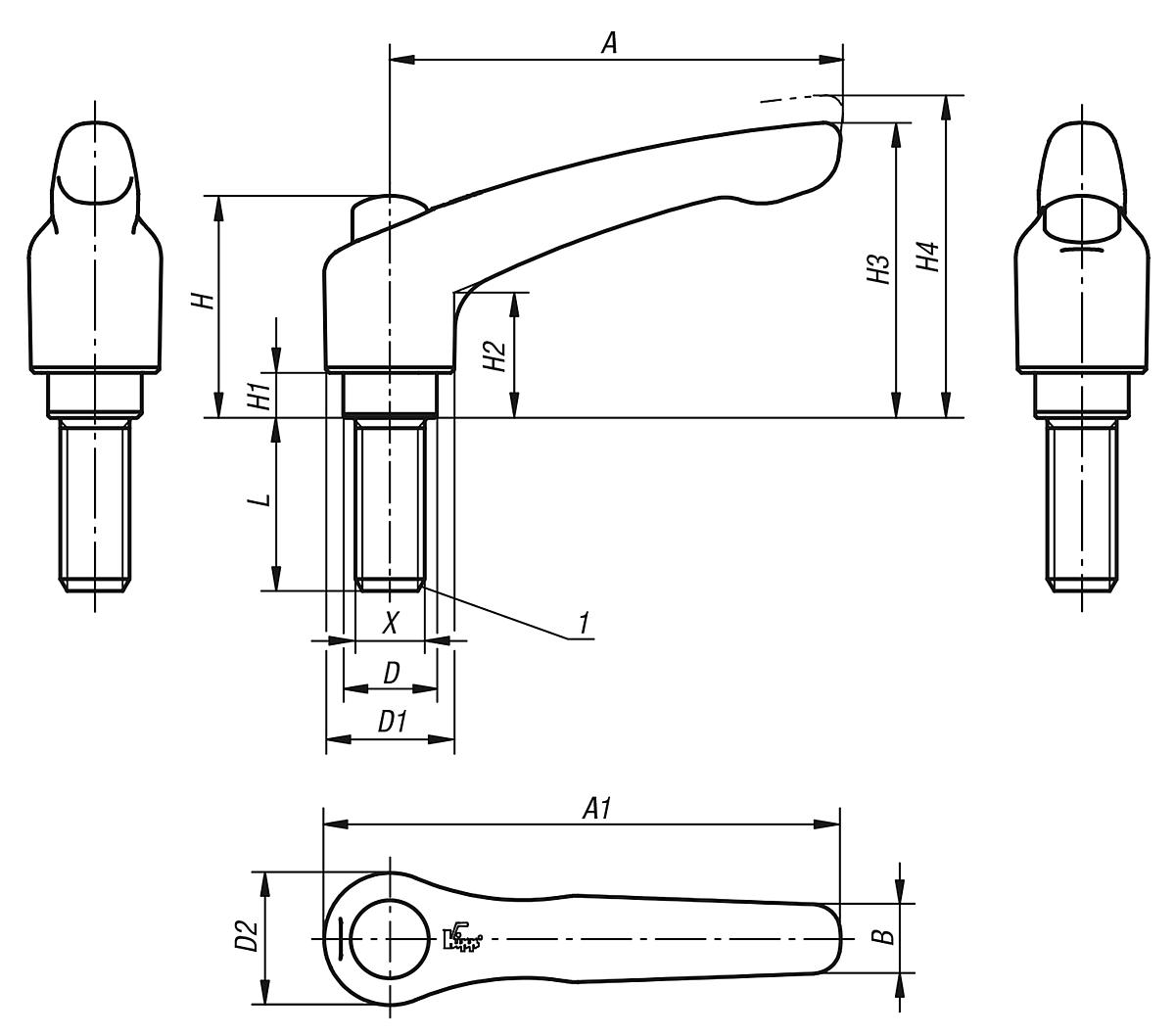

Kipp K0124.9206X15 KLEMMHEBEL EDELSTAHL GR.2 M6x15 MIT SCHUTZKAPPE
A:
65
A1:
74,5
Außengewinde:
M6
B:
10
D:
13,5
D1:
18,5
D2:
19
D3:
-
H:
32
H1:
6,5
H2:
17,5
H3:
42,5
H4:
45,5
L = Schraubenlänge:
15
Profil-Größe:
2
Zähnezahl:
20
| Anzahl | Preis* |
|---|---|
| Bis 49 |
21,20 €
|
| Bis 99 |
20,14 €
|
| Bis 249 |
19,08 €
|
| Bis 499 |
18,02 €
|
| Bis 999 |
16,96 €
|
| Ab 1000 |
15,90 €
|
Produktnummer:
10086635

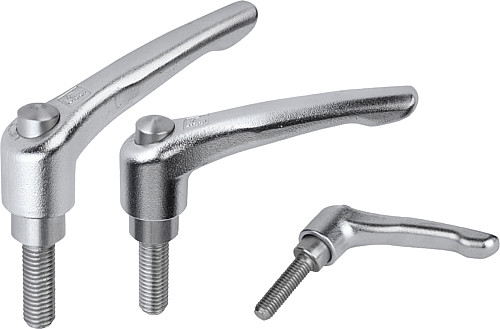

K0124 Klemmhebel Edelstahl mit Schutzkappe mit Außengewinde
Beschreibung
Werkstoff:
Griffhebel Feinguss 1.4308.
Sonstige Stahlteile 1.4305.
Ausführung:
Griffhebel elektrolytisch poliert.
Stahlteile blank.
Bestellbeispiel:
K0124.9208X30 (Länge L mit angeben)
Auf Anfrage:
Weitere Außengewinde, Schraubenlängen und Sonderausführungen.
Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Griffhebel Feinguss 1.4308.
Sonstige Stahlteile 1.4305.
Ausführung:
Griffhebel elektrolytisch poliert.
Stahlteile blank.
Bestellbeispiel:
K0124.9208X30 (Länge L mit angeben)
Auf Anfrage:
Weitere Außengewinde, Schraubenlängen und Sonderausführungen.
Maß "H1" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

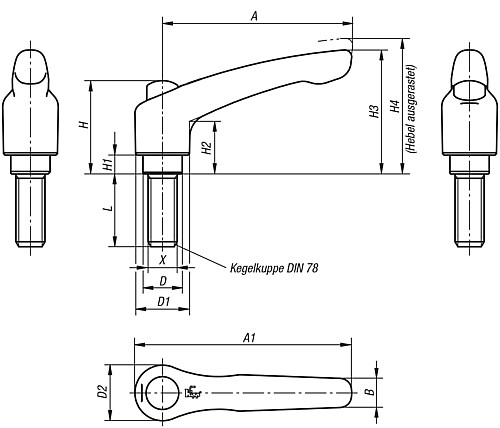

Eigenschaften
| A: | 65 |
|---|---|
| A1: | 74,5 |
| Außengewinde: | M6 |
| B: | 10 |
| D: | 13,5 |
| D1: | 18,5 |
| D2: | 19 |
| D3: | - |
| H: | 32 |
| H1: | 6,5 |
| H2: | 17,5 |
| H3: | 42,5 |
| H4: | 45,5 |
| L = Schraubenlänge: | 15 |
| Profil-Größe: | 2 |
| Zähnezahl: | 20 |
Dokumente
1
| Variante | B | H | A | H1 | D2 | D1 | D | Profil-Größe | L = Schraubenlänge | Zähnezahl | Außengewinde | H2 | H3 | H4 | A1 | D3 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10086635 (K0124.9206X15) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 15 | 20 | M6 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,20 € |
|
10086636 (K0124.9206X20) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 20 | 20 | M6 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,20 € |
|
10086637 (K0124.9206X25) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 25 | 20 | M6 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,20 € |
|
10086638 (K0124.9206X30) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 30 | 20 | M6 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,20 € |
|
10086642 (K0124.9208X15) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 15 | 20 | M8 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,20 € |
|
10086643 (K0124.9208X20) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 20 | 20 | M8 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,20 € |
|
10086644 (K0124.9208X25) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 25 | 20 | M8 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,20 € |
|
10086645 (K0124.9208X30) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 30 | 20 | M8 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,20 € |
|
10086649 (K0124.9210X20) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 20 | 20 | M10 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,20 € |
|
10086650 (K0124.9210X25) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 25 | 20 | M10 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,20 € |
|
10086651 (K0124.9210X30) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 30 | 20 | M10 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,20 € |
|
10086639 (K0124.9206X40) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 40 | 20 | M6 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,88 € |
|
10086640 (K0124.9206X50) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 50 | 20 | M6 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,88 € |
|
10086641 (K0124.9206X60) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 60 | 20 | M6 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,88 € |
|
10086646 (K0124.9208X40) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 40 | 20 | M8 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,88 € |
|
10086647 (K0124.9208X50) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 50 | 20 | M8 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,88 € |
|
10086648 (K0124.9208X60) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 60 | 20 | M8 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,88 € |
|
10086652 (K0124.9210X40) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 40 | 20 | M10 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,88 € |
|
10086653 (K0124.9210X50) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 50 | 20 | M10 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,88 € |
|
10086654 (K0124.9210X60) |
10 | 32 | 65 | 6,5 | 19 | 18,5 | 13,5 | 2 | 60 | 20 | M10 | 17,5 | 42,5 | 45,5 | 74,5 | - | ab 21,88 € |
|
10086655 (K0124.9308X20) |
11 | 41,5 | 80 | 10 | 22 | 21 | 16 | 3 | 20 | 22 | M8 | 24 | 54,5 | 58,5 | 91 | - | ab 25,47 € |
|
10086656 (K0124.9308X25) |
11 | 41,5 | 80 | 10 | 22 | 21 | 16 | 3 | 25 | 22 | M8 | 24 | 54,5 | 58,5 | 91 | - | ab 25,47 € |
|
10086657 (K0124.9308X30) |
11 | 41,5 | 80 | 10 | 22 | 21 | 16 | 3 | 30 | 22 | M8 | 24 | 54,5 | 58,5 | 91 | - | ab 25,47 € |
|
10086661 (K0124.9310X20) |
11 | 41,5 | 80 | 10 | 22 | 21 | 16 | 3 | 20 | 22 | M10 | 24 | 54,5 | 58,5 | 91 | - | ab 25,47 € |
|
10086662 (K0124.9310X25) |
11 | 41,5 | 80 | 10 | 22 | 21 | 16 | 3 | 25 | 22 | M10 | 24 | 54,5 | 58,5 | 91 | - | ab 25,47 € |
|
10086663 (K0124.9310X30) |
11 | 41,5 | 80 | 10 | 22 | 21 | 16 | 3 | 30 | 22 | M10 | 24 | 54,5 | 58,5 | 91 | - | ab 25,47 € |
|
10086658 (K0124.9308X40) |
11 | 41,5 | 80 | 10 | 22 | 21 | 16 | 3 | 40 | 22 | M8 | 24 | 54,5 | 58,5 | 91 | - | ab 26,18 € |
|
10086659 (K0124.9308X50) |
11 | 41,5 | 80 | 10 | 22 | 21 | 16 | 3 | 50 | 22 | M8 | 24 | 54,5 | 58,5 | 91 | - | ab 26,18 € |
|
10086660 (K0124.9308X60) |
11 | 41,5 | 80 | 10 | 22 | 21 | 16 | 3 | 60 | 22 | M8 | 24 | 54,5 | 58,5 | 91 | - | ab 26,18 € |
|
10086664 (K0124.9310X40) |
11 | 41,5 | 80 | 10 | 22 | 21 | 16 | 3 | 40 | 22 | M10 | 24 | 54,5 | 58,5 | 91 | - | ab 26,18 € |
|
10086665 (K0124.9310X50) |
11 | 41,5 | 80 | 10 | 22 | 21 | 16 | 3 | 50 | 22 | M10 | 24 | 54,5 | 58,5 | 91 | - | ab 26,18 € |
|
10086666 (K0124.9310X60) |
11 | 41,5 | 80 | 10 | 22 | 21 | 16 | 3 | 60 | 22 | M10 | 24 | 54,5 | 58,5 | 91 | - | ab 26,18 € |
