Produktnummer:
10087750
Herstellernummer:
K0176.220
Hersteller:
Kipp

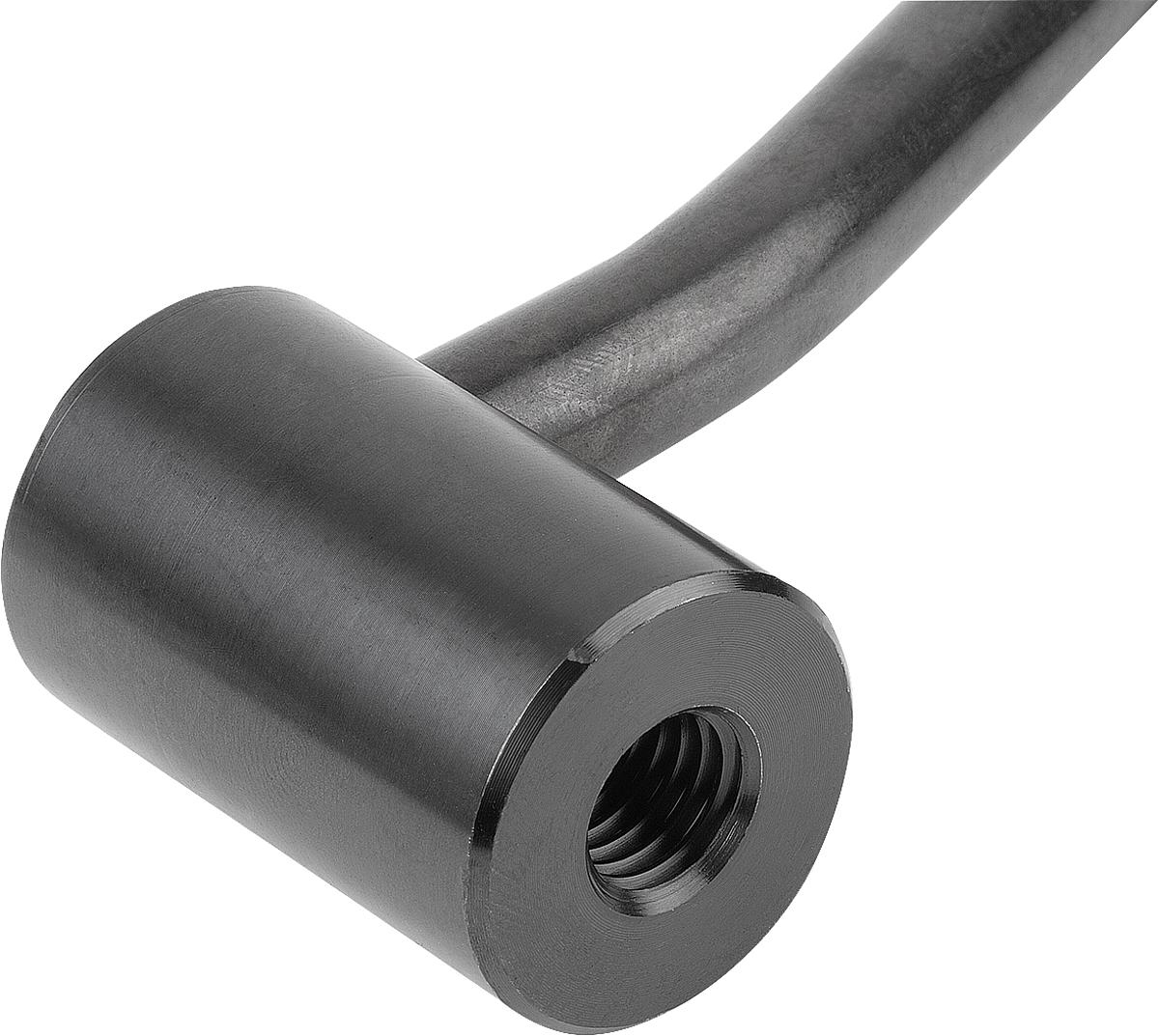

Kipp K0176.220 SCHALTGRIFF GR.4, M20
A:
123
D:
41
H:
61
T:
26
X:
M20
| Anzahl | Preis* |
|---|---|
| Bis 49 |
16,22 €
|
| Bis 99 |
15,41 €
|
| Bis 249 |
14,60 €
|
| Bis 499 |
13,79 €
|
| Bis 999 |
12,98 €
|
| Ab 1000 |
12,17 €
|
Produktnummer:
10087750
K0176_IG Schaltgriffe mit Innengewinde
Beschreibung
Werkstoff:
Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.
Ausführung:
brüniert.
Hinweis:
Schaltgriffe können für einfache Spannaufgaben bzw. Schaltvorgänge verwendet werden.
Gegebenenfalls muss so viel Spannraum vorhanden sein, damit der Schaltgriff um 360° gedreht werden kann.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Sonderausführungen.
Maß "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.
Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.
Ausführung:
brüniert.
Hinweis:
Schaltgriffe können für einfache Spannaufgaben bzw. Schaltvorgänge verwendet werden.
Gegebenenfalls muss so viel Spannraum vorhanden sein, damit der Schaltgriff um 360° gedreht werden kann.
Auf Anfrage:
Weitere Innengewinde, Passbohrungen und Sonderausführungen.
Maß "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.

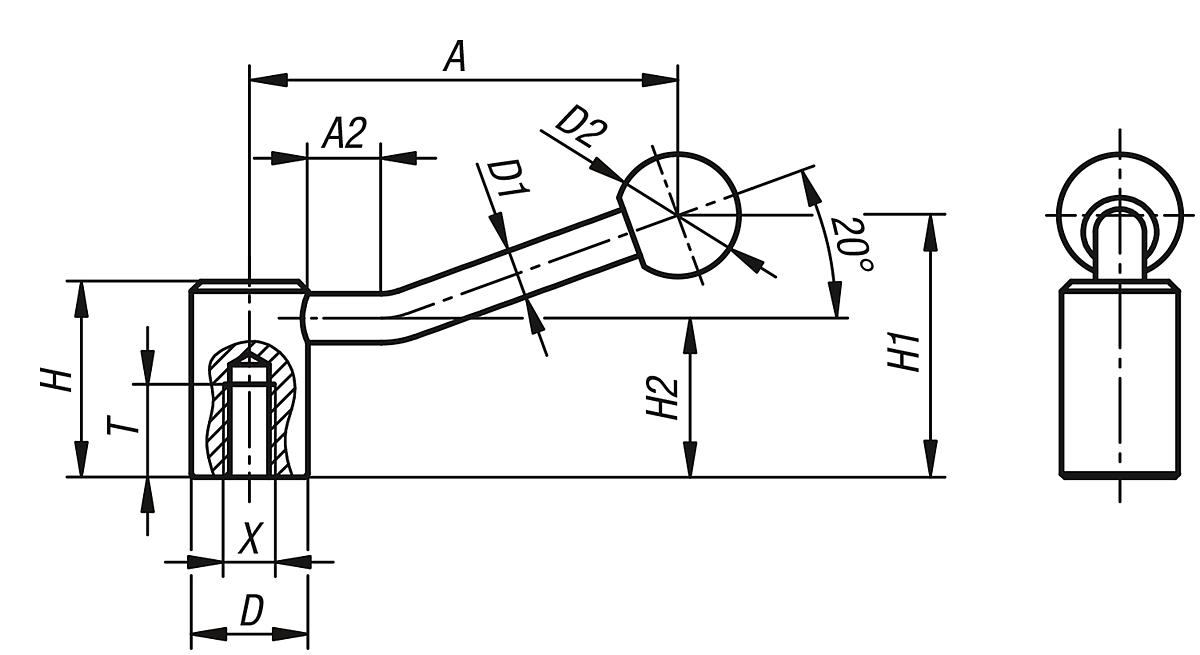

Eigenschaften
| A: | 123 |
|---|---|
| A2: | 15 |
| Ausführung: | Innengewinde |
| D: | 41 |
| D1: | 13 |
| D2: | 32 |
| Gewicht ca. kg: | 0,660 |
| H: | 61 |
| H1: | 80 |
| H2: | 49 |
| Profil-Größe: | 4 |
| T: | 26 |
| X: | M20 |
Dokumente
1
| Variante | A | D | H | T | X | Preis |
|---|---|---|---|---|---|---|
|
10087746 (K0176.208) |
84,5 | 24 | 40 | 18 | M8 | ab 7,80 € |
|
10087747 (K0176.210) |
84,5 | 24 | 40 | 19 | M10 | ab 7,80 € |
|
10087748 (K0176.212) |
100 | 28 | 46 | 20 | M12 | ab 9,68 € |
|
10087749 (K0176.216) |
121 | 33 | 52 | 23 | M16 | ab 11,70 € |
|
10087750 (K0176.220) |
123 | 41 | 61 | 26 | M20 | ab 16,22 € |
