Produktnummer:
10084405
Herstellernummer:
K0259.41601605
Hersteller:
Kipp

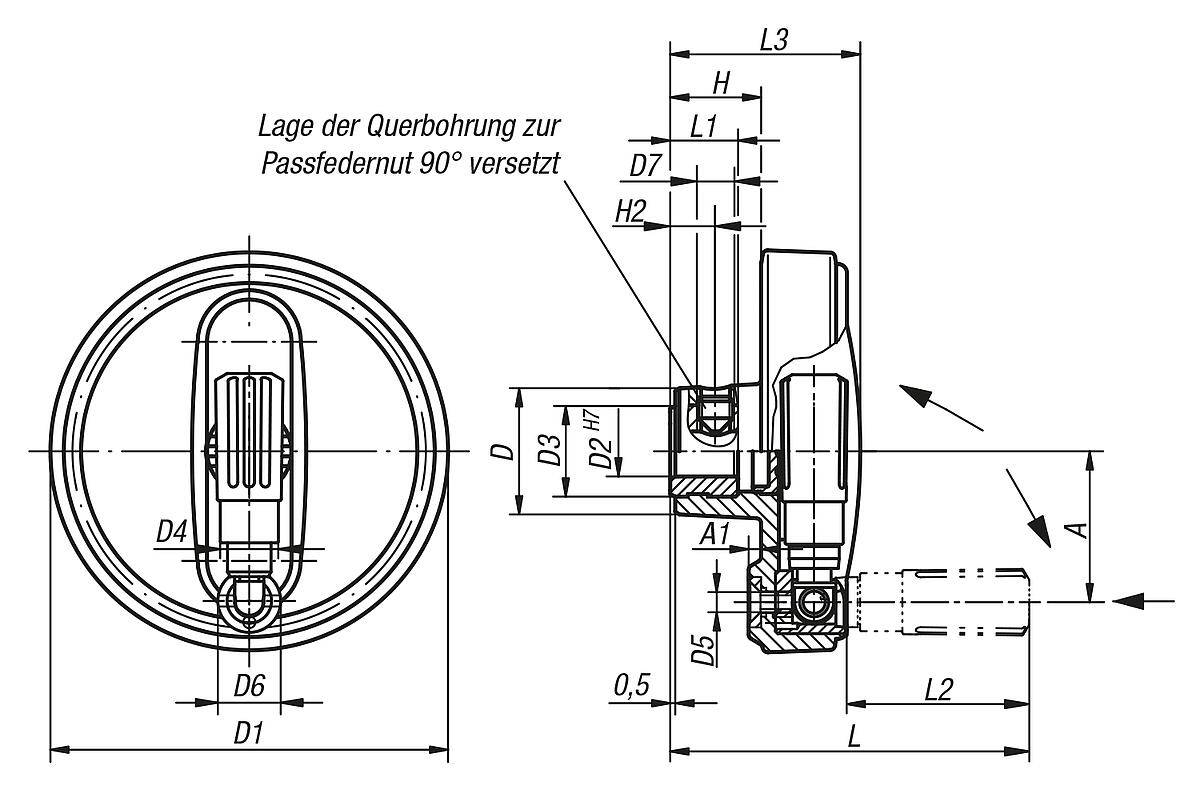

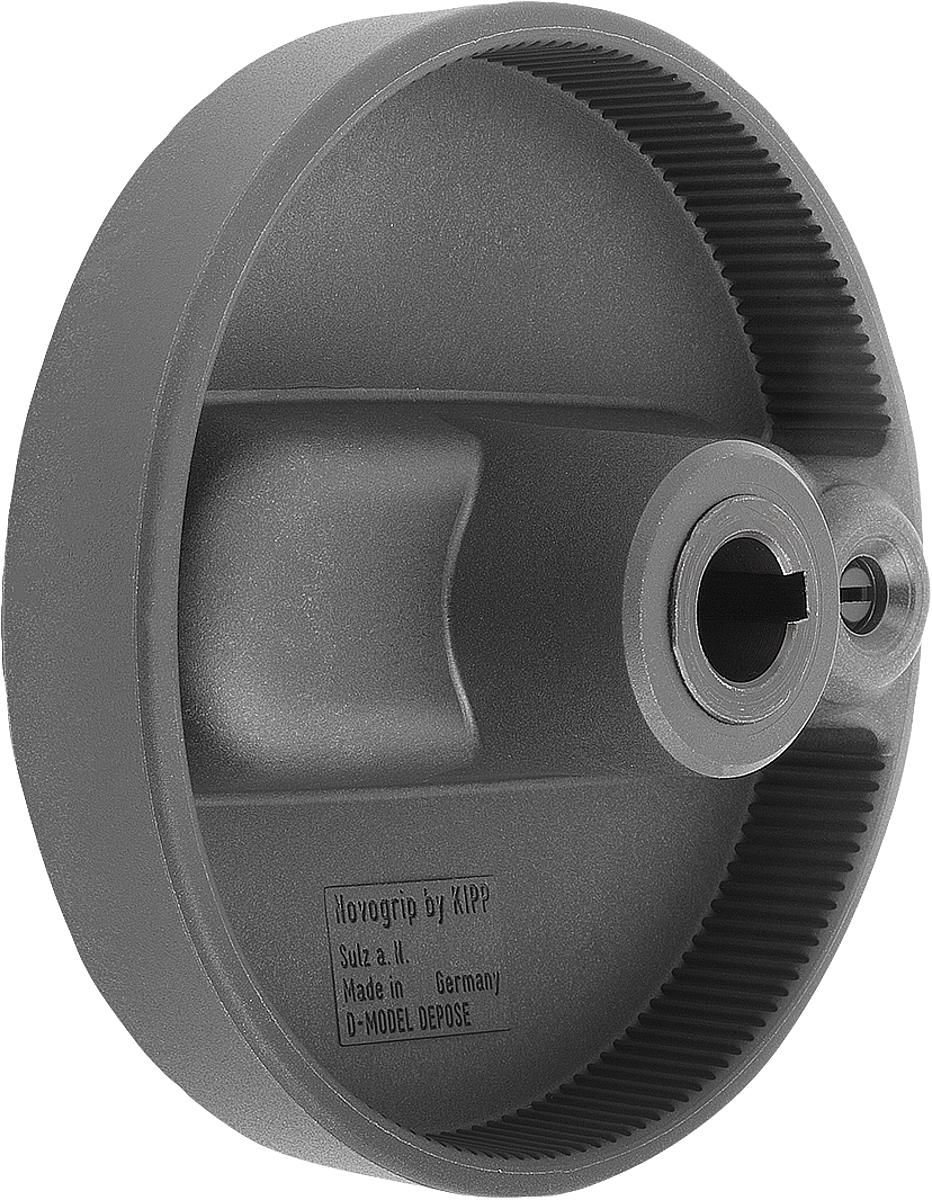

Kipp K0259.41601605 NOVO.GRIP HANDRAD SICHERHEITSZYL.GRIFF, GR.4, D1=160, D=16H7
A:
62
A1:
5,6
Ausführung:
Nabe mit Nut
B3:
5
D:
16
D1:
160
D2:
45
D3:
25
D4:
25
D5:
M8
D6:
26
Gewicht ca. kg:
0,651
H:
28
H1:
18,5
L:
142,5
L1:
64,5
L2:
82
Profil-Größe:
4
T:
18,3
| Anzahl | Preis* |
|---|---|
| Bis 49 |
53,87 €
|
| Bis 99 |
52,25 €
|
| Bis 249 |
51,18 €
|
| Bis 499 |
48,48 €
|
| Bis 999 |
45,79 €
|
| Ab 1000 |
43,10 €
|
Produktnummer:
10084405
K0259 Handräder mit Sicherheits Zylindergriff
Beschreibung
Werkstoff, Ausführung:
Radkörper und Griff Thermoplast, schwarzgrau.
Stahlteile brüniert.
Bestellbeispiel:
K0259.108008
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken.
In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Anbauhinweise siehe K0256.
Radkörper und Griff Thermoplast, schwarzgrau.
Stahlteile brüniert.
Bestellbeispiel:
K0259.108008
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken.
In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Anbauhinweise siehe K0256.
Eigenschaften
| A: | 62 |
|---|---|
| A1: | 5,6 |
| Ausführung: | Nabe mit Nut |
| B3: | 5 |
| D: | 16 |
| D1: | 160 |
| D2: | 45 |
| D3: | 25 |
| D4: | 25 |
| D5: | M8 |
| D6: | 26 |
| Gewicht ca. kg: | 0,651 |
| H: | 28 |
| H1: | 18,5 |
| L: | 142,5 |
| L1: | 64,5 |
| L2: | 82 |
| Profil-Größe: | 4 |
| T: | 18,3 |
Dokumente
1
| Variante | A | D | L | D3 | H | Gewicht ca. kg | D2 | D4 | T | H1 | Profil-Größe | D1 | D6 | D5 | Ausführung | A1 | L1 | B3 | L2 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
10084386 (K0259.108008) |
30 | 8 | 73 | 19 | 17,5 | 0,100 | 25 | 13 | - | 13 | 1 | 80 | 13 | M4 | Nabe ohne Nut | 2,5 | 37,5 | - | 38 | ab 44,05 € |
|
10084387 (K0259.108010) |
30 | 10 | 73 | 19 | 17,5 | 0,100 | 25 | 13 | - | 13 | 1 | 80 | 13 | M4 | Nabe ohne Nut | 2,5 | 37,5 | - | 38 | ab 44,05 € |
|
10084388 (K0259.108012) |
30 | 12 | 73 | 19 | 17,5 | 0,100 | 25 | 13 | - | 13 | 1 | 80 | 13 | M4 | Nabe ohne Nut | 2,5 | 37,5 | - | 38 | ab 44,05 € |
|
10084396 (K0259.10800802) |
30 | 8 | 73 | 19 | 17,5 | 0,100 | 25 | 13 | 9 | 13 | 1 | 80 | 13 | M4 | Nabe mit Nut | 2,5 | 37,5 | 2 | 38 | ab 46,70 € |
|
10084397 (K0259.10801003) |
30 | 10 | 73 | 19 | 17,5 | 0,100 | 25 | 13 | 11,4 | 13 | 1 | 80 | 13 | M4 | Nabe mit Nut | 2,5 | 37,5 | 3 | 38 | ab 46,70 € |
|
10084398 (K0259.10801204) |
30 | 12 | 73 | 19 | 17,5 | 0,100 | 25 | 13 | 13,8 | 13 | 1 | 80 | 13 | M4 | Nabe mit Nut | 2,5 | 37,5 | 4 | 38 | ab 46,70 € |
|
10084389 (K0259.210010) |
38 | 10 | 88,5 | 19 | 20 | 0,179 | 28 | 16 | - | 13 | 2 | 100 | 16 | M5 | Nabe ohne Nut | 3 | 44 | - | 47,5 | ab 49,54 € |
|
10084390 (K0259.210012) |
38 | 12 | 88,5 | 19 | 20 | 0,179 | 28 | 16 | - | 13 | 2 | 100 | 16 | M5 | Nabe ohne Nut | 3 | 44 | - | 47,5 | ab 49,54 € |
|
10084391 (K0259.312512) |
47,5 | 12 | 108 | 25 | 23,5 | 0,328 | 35 | 20 | - | 18,5 | 3 | 125 | 20 | M6 | Nabe ohne Nut | 4 | 53 | - | 58,5 | ab 49,97 € |
|
10084392 (K0259.312514) |
47,5 | 14 | 108 | 25 | 23,5 | 0,328 | 35 | 20 | - | 18,5 | 3 | 125 | 20 | M6 | Nabe ohne Nut | 4 | 53 | - | 58,5 | ab 49,97 € |
|
10084393 (K0259.312516) |
47,5 | 16 | 108 | 25 | 23,5 | 0,328 | 35 | 20 | - | 18,5 | 3 | 125 | 20 | M6 | Nabe ohne Nut | 4 | 53 | - | 58,5 | ab 49,97 € |
|
10084394 (K0259.416014) |
62 | 14 | 142,5 | 25 | 28 | 0,651 | 45 | 25 | - | 18,5 | 4 | 160 | 26 | M8 | Nabe ohne Nut | 5,6 | 64,5 | - | 82 | ab 51,18 € |
|
10084395 (K0259.416016) |
62 | 16 | 142,5 | 25 | 28 | 0,651 | 45 | 25 | - | 18,5 | 4 | 160 | 26 | M8 | Nabe ohne Nut | 5,6 | 64,5 | - | 82 | ab 51,18 € |
|
10084399 (K0259.21001003) |
38 | 10 | 88,5 | 19 | 20 | 0,179 | 28 | 16 | 11,4 | 13 | 2 | 100 | 16 | M5 | Nabe mit Nut | 3 | 44 | 3 | 47,5 | ab 52,19 € |
|
10084400 (K0259.21001204) |
38 | 12 | 88,5 | 19 | 20 | 0,179 | 28 | 16 | 13,8 | 13 | 2 | 100 | 16 | M5 | Nabe mit Nut | 3 | 44 | 4 | 47,5 | ab 52,19 € |
|
10084401 (K0259.31251204) |
47,5 | 12 | 108 | 25 | 23,5 | 0,328 | 35 | 20 | 13,8 | 18,5 | 3 | 125 | 20 | M6 | Nabe mit Nut | 4 | 53 | 4 | 58,5 | ab 52,62 € |
|
10084402 (K0259.31251405) |
47,5 | 14 | 108 | 25 | 23,5 | 0,328 | 35 | 20 | 16,3 | 18,5 | 3 | 125 | 20 | M6 | Nabe mit Nut | 4 | 53 | 5 | 58,5 | ab 52,62 € |
|
10084403 (K0259.31251605) |
47,5 | 16 | 108 | 25 | 23,5 | 0,328 | 35 | 20 | 18,3 | 18,5 | 3 | 125 | 20 | M6 | Nabe mit Nut | 4 | 53 | 5 | 58,5 | ab 52,62 € |
|
10084404 (K0259.41601405) |
62 | 14 | 142,5 | 25 | 28 | 0,651 | 45 | 25 | 16,3 | 18,5 | 4 | 160 | 26 | M8 | Nabe mit Nut | 5,6 | 64,5 | 5 | 82 | ab 53,87 € |
|
10084405 (K0259.41601605) |
62 | 16 | 142,5 | 25 | 28 | 0,651 | 45 | 25 | 18,3 | 18,5 | 4 | 160 | 26 | M8 | Nabe mit Nut | 5,6 | 64,5 | 5 | 82 | ab 53,87 € |
