Produktnummer:
10083746
Herstellernummer:
K0268.110802
Hersteller:
Kipp
Kipp K0268.110802 NOVO.GRIP HANDKURBEL M.SICHERHEITSZYL., GRIFF, A=80, D=8H7 M
| Anzahl | Preis* |
|---|---|
| Bis 49 |
39,15 €
|
| Bis 99 |
37,98 €
|
| Bis 249 |
37,19 €
|
| Bis 499 |
35,24 €
|
| Bis 999 |
33,28 €
|
| Ab 1000 |
31,32 €
|
Produktnummer:
10083746

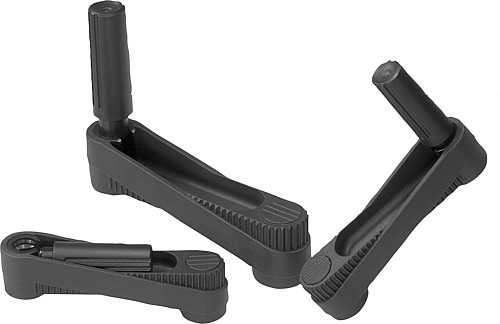

K0268_PBMN Handkurbeln mit Sicherheits Zylindergriff, Passbohrung mit Nut
Beschreibung
Werkstoff, Ausführung:
Kurbelkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Hinweis:

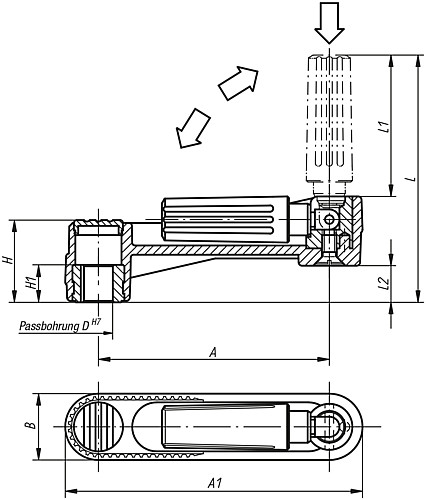

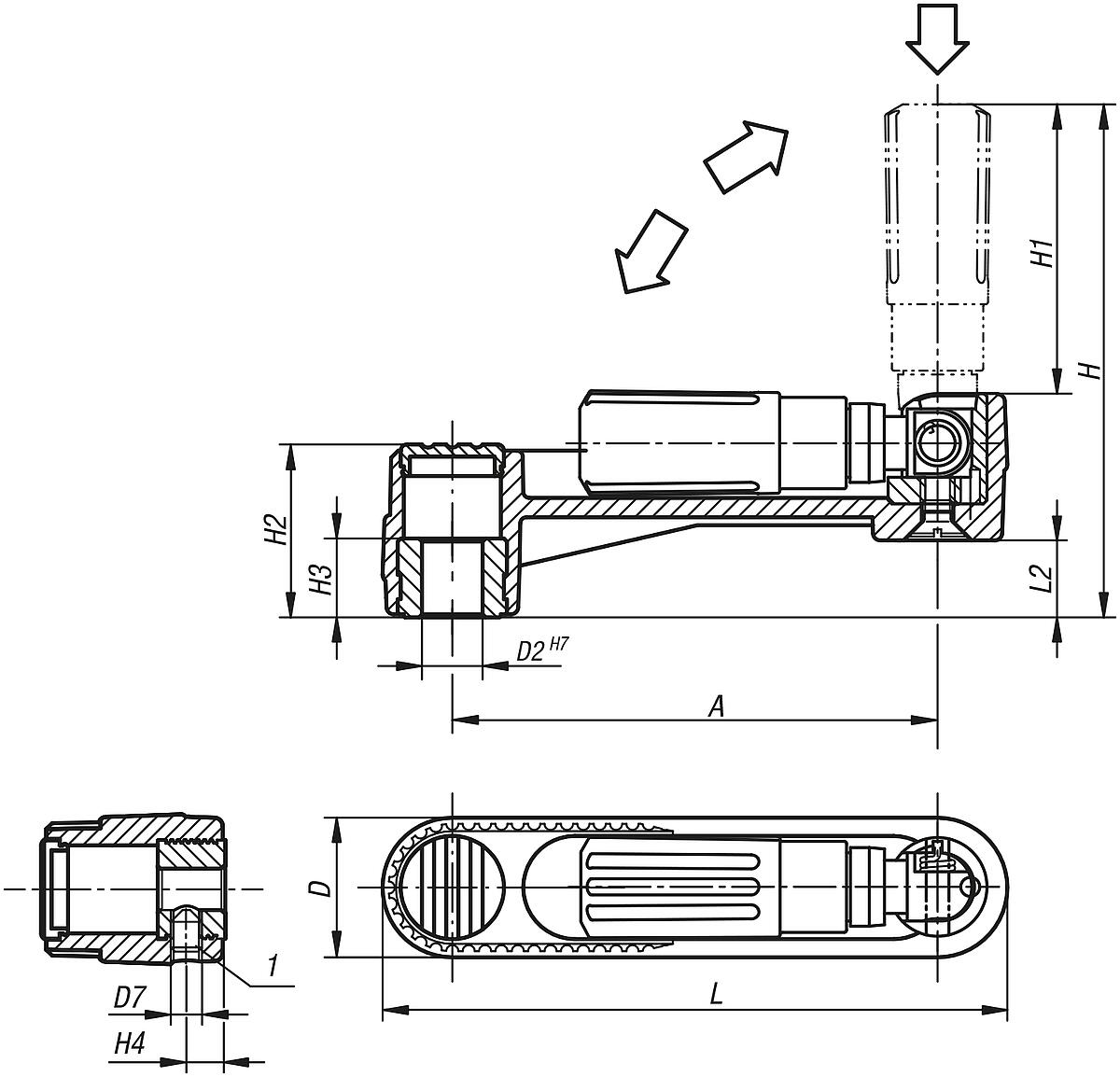

Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handkurbeln können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Kurbelkörper und Griff Thermoplast, schwarzgrau. Stahlteile brüniert.
Hinweis:
Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handkurbeln können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden. Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen:
- Griff um die Drehachse bis zum Anschlag schwenken (90°).
- Griff in axialer Richtung in die Arretierstellung drücken. In eingedrückter Stellung kann am bequemsten per Zufassungsgriff gekurbelt werden. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Dokumente
1
| Variante | Preis |
|---|---|
|
10083746 (K0268.110802) |
ab 39,15 € |
|
10083747 (K0268.111003) |
ab 39,15 € |
|
10083748 (K0268.121003) |
ab 39,49 € |
|
10083749 (K0268.121204) |
ab 39,49 € |
|
10083750 (K0268.131204) |
ab 40,05 € |
|
10083751 (K0268.131405) |
ab 40,05 € |
