Produktnummer:
10071022
Herstellernummer:
K0294.316060
Hersteller:
Kipp

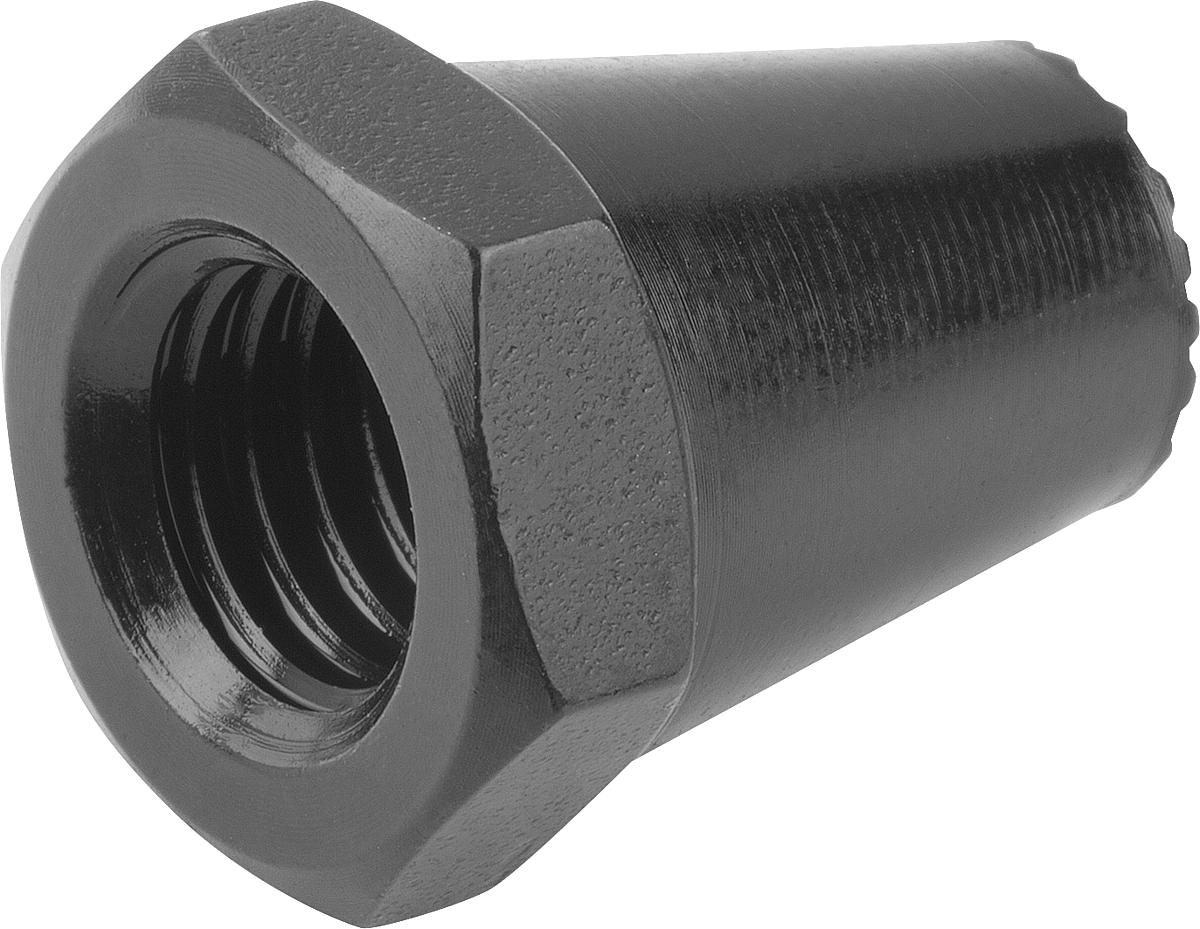

Kipp K0294.316060 AUFLAGEBOLZEN FORM C, D=M16, H=60
D:
M16
D1:
16
D2:
13
E:
8
Form:
C
Gewicht ca. kg:
0,112
H:
60
P:
20
T:
24
| Anzahl | Preis* |
|---|---|
| Bis 99 |
40,54 €
|
| Bis 249 |
39,32 €
|
| Bis 499 |
38,51 €
|
| Bis 999 |
37,30 €
|
| Ab 1000 |
36,49 €
|
Produktnummer:
10071022

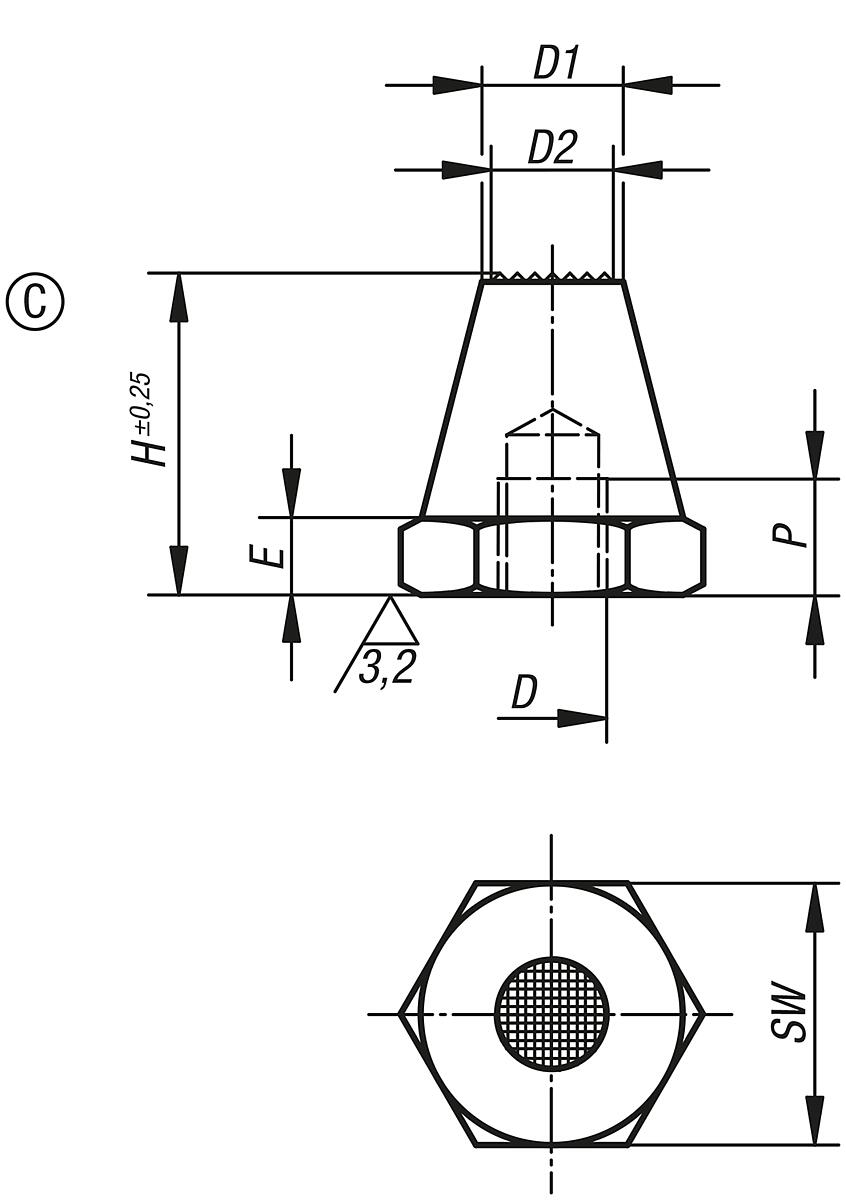

K0294_C Auflagebolzen Form C
Beschreibung
Die Auflagebolzen Form C mit geriffelter Oberfläche werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau.
In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde.
Werkstoff:
Körper Vergütungsstahl, vergütet und brüniert.
Eigenschaften
| D: | M16 |
|---|---|
| D1: | 16 |
| D2: | 13 |
| E: | 8 |
| Form: | C |
| Gewicht ca. kg: | 0,112 |
| H: | 60 |
| P: | 20 |
| T: | 24 |
Dokumente
1
| Variante | D | Form | Gewicht ca. kg | H | D2 | D1 | E | P | T | Preis |
|---|---|---|---|---|---|---|---|---|---|---|
|
10071013 (K0294.306012) |
M6 | C | 0,005 | 12,5 | 5 | 6 | 3 | 4 | 11 | ab 13,43 € |
|
10071015 (K0294.308015) |
M8 | C | 0,009 | 15 | 6 | 8 | 4 | 6 | 13 | ab 13,93 € |
|
10071014 (K0294.306025) |
M6 | C | 0,008 | 25 | 5 | 6 | 3 | 7 | 11 | ab 13,97 € |
|
10071016 (K0294.308030) |
M8 | C | 0,018 | 30 | 6 | 8 | 4 | 9 | 13 | ab 14,68 € |
|
10071019 (K0294.312025) |
M12 | C | 0,025 | 25 | 9,5 | 12 | 6 | 11 | 19 | ab 15,71 € |
|
10071017 (K0294.310020) |
M10 | C | 0,017 | 20 | 8 | 10 | 5 | 9 | 17 | ab 16,33 € |
|
10071018 (K0294.310040) |
M10 | C | 0,035 | 40 | 8 | 10 | 5 | 13 | 17 | ab 17,01 € |
|
10071020 (K0294.312050) |
M12 | C | 0,062 | 50 | 9,5 | 12 | 6 | 16 | 19 | ab 17,15 € |
|
10071021 (K0294.316030) |
M16 | C | 0,050 | 30 | 13 | 16 | 8 | 12 | 24 | ab 34,71 € |
|
10071022 (K0294.316060) |
M16 | C | 0,112 | 60 | 13 | 16 | 8 | 20 | 24 | ab 40,54 € |
