Produktnummer:
10071023
Herstellernummer:
K0295.106012
Hersteller:
Kipp
Kipp K0295.106012 AUFLAGEBOLZEN M. POSITIONIERZAPFEN, FORM A, D=M6, H1=12,5
D:
M6
D1:
11,9
D2:
7
E:
4
Form:
A
Gewicht ca. kg:
0,042
H:
16,5
H1:
12,5
P:
6
T:
17
| Anzahl | Preis* |
|---|---|
| Bis 99 |
13,22 €
|
| Bis 249 |
12,82 €
|
| Bis 499 |
12,56 €
|
| Bis 999 |
12,16 €
|
| Ab 1000 |
11,90 €
|
Produktnummer:
10071023

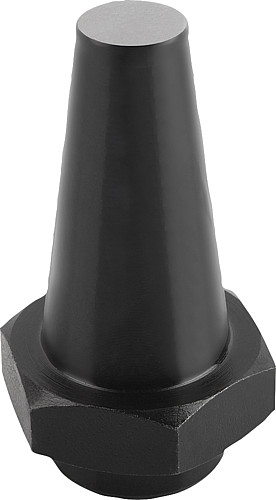

K0295_A Auflagebolzen mit Positionierzapfen Form A
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Ausführung:
Körper vergütet und brüniert.
Auflageflächen einsatzgehärtet.
Hinweis:
Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau.
In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde.
Körper Vergütungsstahl.
Ausführung:
Körper vergütet und brüniert.
Auflageflächen einsatzgehärtet.
Hinweis:
Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau.
In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde.

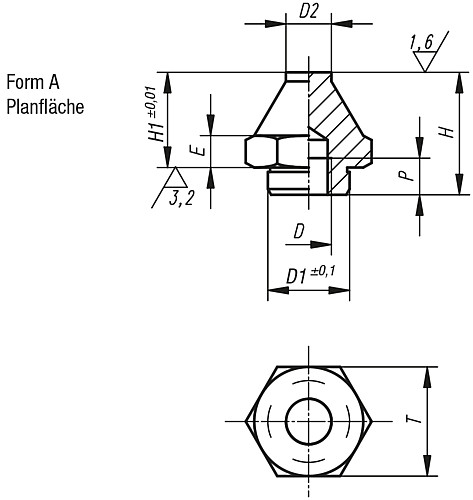

Eigenschaften
| D: | M6 |
|---|---|
| D1: | 11,9 |
| D2: | 7 |
| E: | 4 |
| Form: | A |
| Gewicht ca. kg: | 0,042 |
| H: | 16,5 |
| H1: | 12,5 |
| P: | 6 |
| T: | 17 |

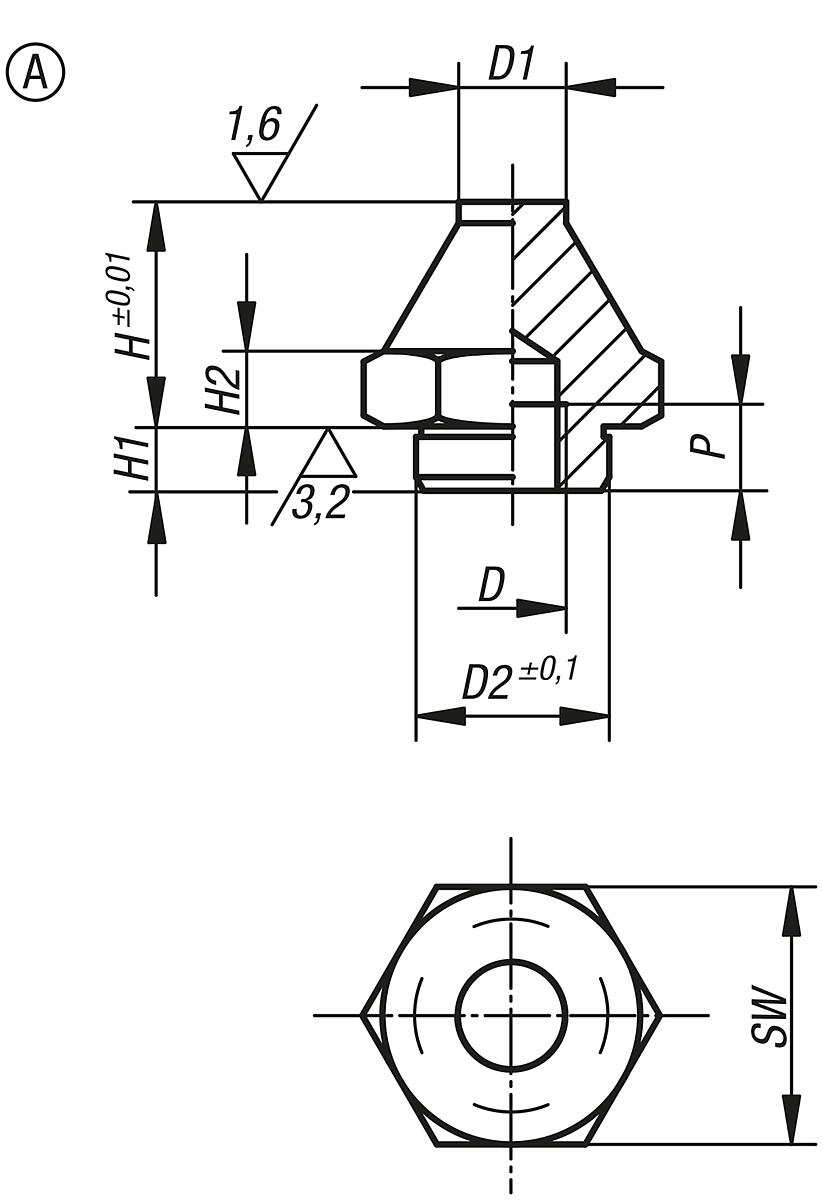

Dokumente
1
| Variante | D | D1 | D2 | E | Form | Gewicht ca. kg | H | H1 | P | T | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10071023 (K0295.106012) |
M6 | 11,9 | 7 | 4 | A | 0,042 | 16,5 | 12,5 | 6 | 17 | ab 13,22 € |
|
10071024 (K0295.106025) |
M6 | 11,9 | 7 | 4 | A | 0,062 | 29 | 25 | 6 | 17 | ab 16,60 € |
|
10071026 (K0295.110040) |
M10 | 17,8 | 10 | 7 | A | 0,180 | 46 | 40 | 10 | 24 | ab 20,94 € |
|
10071025 (K0295.110020) |
M10 | 17,8 | 10 | 7 | A | 0,130 | 25 | 20 | 10 | 24 | ab 21,52 € |
|
10071027 (K0295.116030) |
M16 | 25,8 | 20 | 13 | A | 0,295 | 40 | 30 | 16 | 41 | ab 36,29 € |
|
10071028 (K0295.116060) |
M16 | 25,8 | 20 | 13 | A | 0,480 | 70 | 60 | 16 | 41 | ab 37,16 € |
