Produktnummer:
10071027
Herstellernummer:
K0295.116030
Hersteller:
Kipp

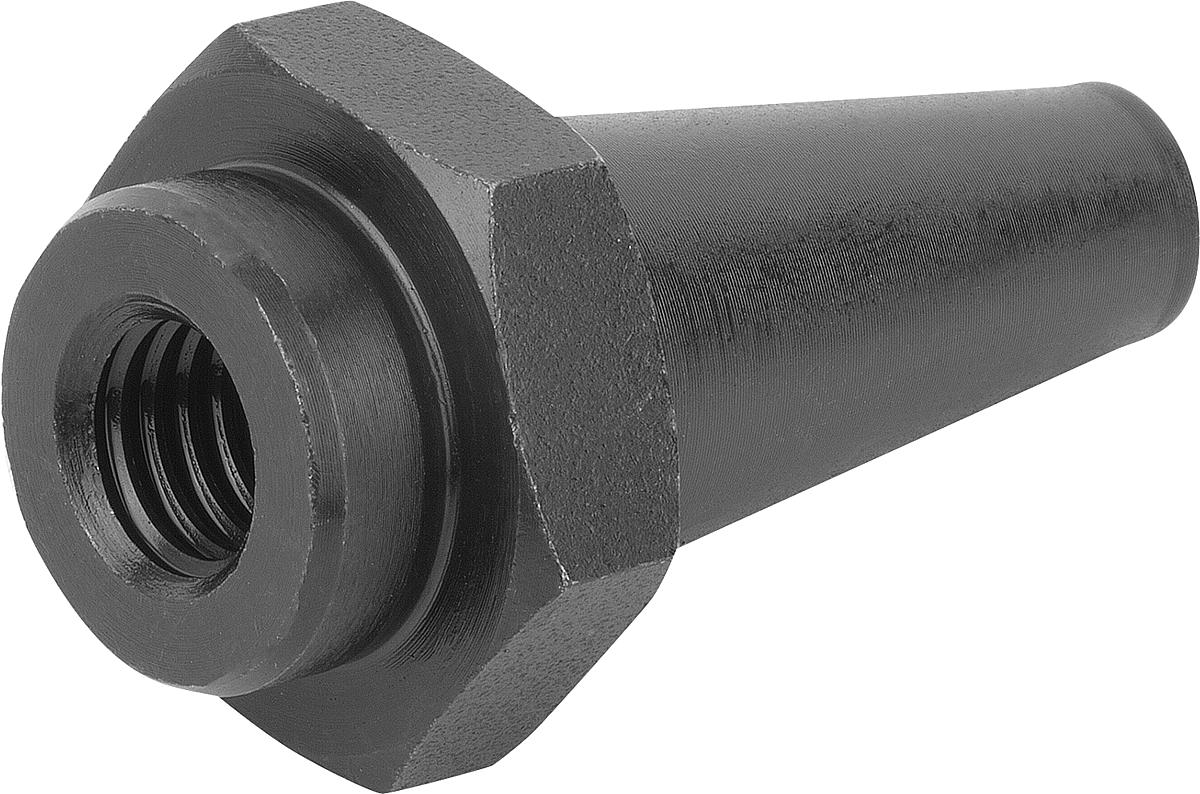

Kipp K0295.116030 AUFLAGEBOLZEN M. POSITIONIERZAPFEN, FORM A, D=M16, H1=30
D:
M16
D1:
25,8
D2:
20
E:
13
Form:
A
Gewicht ca. kg:
0,295
H:
40
H1:
30
P:
16
T:
41
| Anzahl | Stückpreis |
|---|---|
| Bis 99 |
36,29 €*
|
| Bis 249 |
35,20 €*
|
| Bis 499 |
34,48 €*
|
| Bis 999 |
33,39 €*
|
| Ab 1000 |
32,66 €*
|
Produktnummer:
10071027
K0295_A Auflagebolzen mit Positionierzapfen Form A
Beschreibung
Werkstoff:
Körper Vergütungsstahl.
Ausführung:
Körper vergütet und brüniert.
Auflageflächen einsatzgehärtet.
Hinweis:
Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau.
In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde.
Körper Vergütungsstahl.
Ausführung:
Körper vergütet und brüniert.
Auflageflächen einsatzgehärtet.
Hinweis:
Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau.
In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde.
Eigenschaften
| D: | M16 |
|---|---|
| D1: | 25,8 |
| D2: | 20 |
| E: | 13 |
| Form: | A |
| Gewicht ca. kg: | 0,295 |
| H: | 40 |
| H1: | 30 |
| P: | 16 |
| T: | 41 |
Dokumente
1
| Variante | Form | H | D | Gewicht ca. kg | D2 | E | P | T | D1 | H1 | Preis |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
10071023 (K0295.106012) |
A | 16,5 | M6 | 0,042 | 7 | 4 | 6 | 17 | 11,9 | 12,5 | ab 13,22 € |
|
10071024 (K0295.106025) |
A | 29 | M6 | 0,062 | 7 | 4 | 6 | 17 | 11,9 | 25 | ab 16,60 € |
|
10071026 (K0295.110040) |
A | 46 | M10 | 0,180 | 10 | 7 | 10 | 24 | 17,8 | 40 | ab 20,94 € |
|
10071025 (K0295.110020) |
A | 25 | M10 | 0,130 | 10 | 7 | 10 | 24 | 17,8 | 20 | ab 21,52 € |
|
10071027 (K0295.116030) |
A | 40 | M16 | 0,295 | 20 | 13 | 16 | 41 | 25,8 | 30 | ab 36,29 € |
|
10071028 (K0295.116060) |
A | 70 | M16 | 0,480 | 20 | 13 | 16 | 41 | 25,8 | 60 | ab 37,16 € |
